कसरी एक तापमान नियन्त्रक PCBA कारखाना छनोट गर्ने - एक प्राविधिक क्रेता गाइड
किन कारखाना डिजाइन भन्दा बढी महत्त्वपूर्ण छ

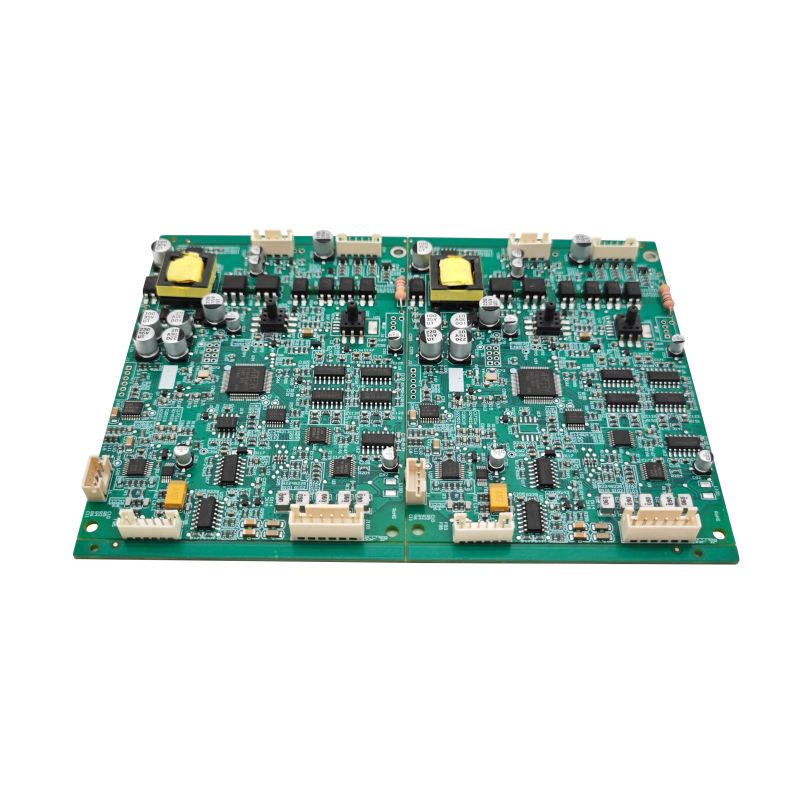

एक महानतापमान नियन्त्रक PCBAयदि एसेम्बलीले चिसो सोल्डर जोइन्टहरू, गलत कम्पोनेन्ट प्लेसमेन्ट, वा खराब थर्मल व्यवस्थापन परिचय गराएमा कागजमा डिजाइन असफल हुन्छ। कारखाना नियन्त्रण:
- सोल्डर पेस्ट गुणस्तर र रिफ्लो प्रोफाइल
- विधानसभा को समयमा ESD सुरक्षा
- कम्पोनेन्ट सोर्सिङ ट्रेसेबिलिटी
- विद्युत परीक्षण कवरेज (ICT, FCT)
- बर्न-इन र वातावरणीय तनाव स्क्रीनिंग
खराब छनोट गर्नुहोस्, र फिल्ड असफलता दरहरू 0.2% बाट 5% वा माथि उफ्रन सक्छ।
8 तापमान नियन्त्रक PCBA कारखानाहरूको लागि महत्वपूर्ण मूल्याङ्कन मापदण्ड

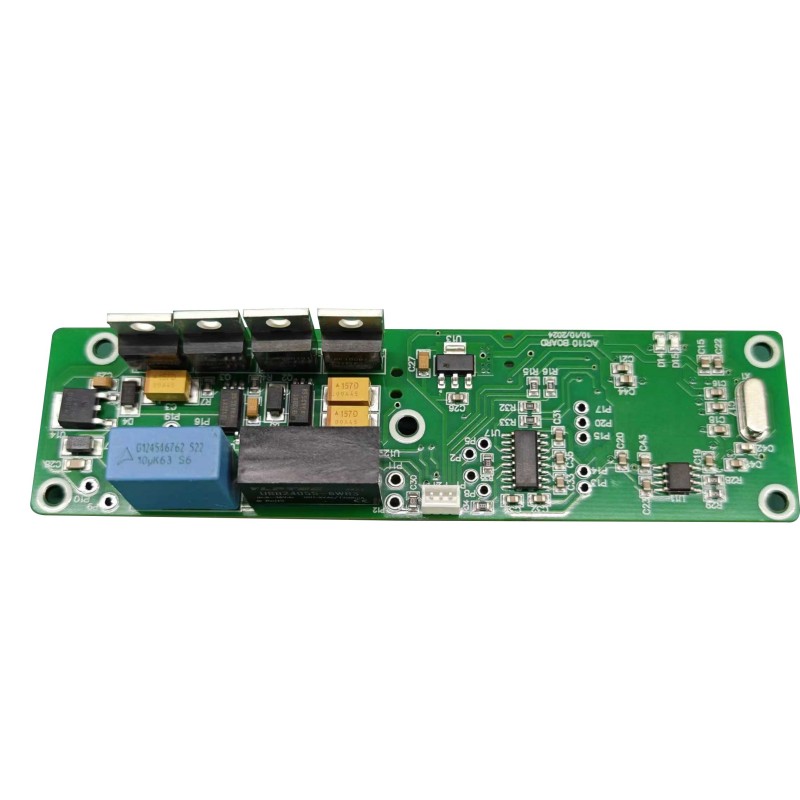

1. प्रमाणीकरण र लेखा परीक्षण
प्रमाणपत्र किन यो महत्त्वपूर्ण छISO 9001:2025आधारभूत गुणस्तर व्यवस्थापन प्रणालीIATF 16949अटोमोटिभ थर्मल कन्ट्रोलरहरूको लागि आवश्यक छISO 13485मेडिकल उपकरण तापमान नियन्त्रण PCBAIPC-A-610 कक्षा 2 वा 3 इलेक्ट्रोनिक एसेम्बलीहरू UL / CESafety को लागि स्वीकार्यता
रातो झण्डा:कारखानाले "ISO अनुरूप" दाबी गर्छ तर मान्य प्रमाणपत्र देखाउन सक्दैन।
2. इन-हाउस परीक्षण क्षमताहरू
एक गम्भीरतापमान नियन्त्रक PCBAकारखानाले परीक्षण आउटसोर्स गर्दैन। खोज्नुहोस्:
- AOI (स्वचालित अप्टिकल निरीक्षण)-- बोर्डहरूको 100%
- आईसीटी (इन-सर्किट टेस्ट)- प्रतिरोधकहरू, क्यापहरू, शर्टहरू जाँच गर्दछ
- FCT (कार्यात्मक सर्किट परीक्षण)- सेन्सर इनपुट सिमुलेट गर्दछ, रिले/एसएसआर आउटपुट प्रमाणित गर्दछ
- बर्न-इन ओवन--लोड साइकल चलाएर ५० डिग्री सेल्सियसमा ४८ घन्टा
- एक्स-रे निरीक्षण- BGA वा लुकेको सोल्डर जोडहरूको लागि
3. कम्पोनेन्ट सोर्सिङ र ट्रेसबिलिटी
लिखित नीतिहरूको लागि सोध्नुहोस्:
- अधिकृत वितरकहरू मात्र(DigiKey, Mouser, Arrow, वा स्थानीय समकक्ष)
- ब्याच ट्रेसिबिलिटी-- प्रत्येक PCBA सिरियल नम्बर कम्पोनेन्ट मिति कोडहरूसँग लिङ्क गरिएको छ
- नक्कली पत्ता लगाउने- दृश्य निरीक्षण, एक्स-रे, र विद्युतीय प्रमाणीकरण
ट्रेसबिलिटी बिना, एकल नक्कली क्यापेसिटरले सम्पूर्ण उत्पादन रनलाई बर्बाद गर्न सक्छ।
4. इन्जिनियरिङ समर्थन र DFM समीक्षा
कारखानाले एनिर्माणका लागि डिजाइन (DFM)उद्धृत गर्नु अघि रिपोर्ट गर्नुहोस्। यसमा समावेश छ:
- सोल्डर मास्क र सिल्कस्क्रिन स्पष्टता
- स्वचालित प्लेसमेन्टको लागि कम्पोनेन्ट स्पेसिङ
- पावर ट्रेसहरूमा थर्मल राहत
- FCT फिक्स्चरको लागि परीक्षण बिन्दु पहुँच
हाम्रो मानक:NPI (नयाँ उत्पादन परिचय) मा कम्तिमा 3 DFM पुनरावृत्तिहरू समावेश छन्।
5. भोल्युम उत्पादन मार्गमा प्रोटोटाइप
चरणको मात्रा सामान्य लीड टाइम इन्जिनियरिङ नमूनाहरू5--20 पीसीएस5--7 दिनपायलट रन50--200 पीसीएस10--12 दिनकम मात्रा उत्पादन500--2,000 पीसीएस15--20 दिनउच्च मात्रा (प्रति महिना)5,000+ पीसीएस25-
ठूलो NRE शुल्क नलिई प्रोटोटाइपहरू उत्पादन गर्न नसक्ने कारखानाहरू नदिनुहोस्।
6. थर्मल साइकल र वातावरणीय तनाव परीक्षण
को लागीतापमान नियन्त्रक PCBAरेफ्रिजरेसन, ओभन, वा बाहिरी उपकरणमा प्रयोग गरिएको, कारखानासँग प्रमाणित गर्नुहोस्:
- तापमान कक्ष(-40°C देखि +125°C)
- आर्द्रता कक्ष(0--95% RH)
- थर्मल झटका क्षमता(एयर-टू-एयर, 10s स्थानान्तरण)
अघिल्लो समान उत्पादनहरूबाट परीक्षण रिपोर्टहरू अनुरोध गर्नुहोस्।
७. सञ्चार र पारदर्शिता
उद्धरण चरणको समयमा, तीन प्रश्नहरू सोध्नुहोस्:
1. "दोहोरो पक्षीय SMT मा तपाइँको सामान्य उपज दर के हो?" (राम्रो जवाफ: >98.5%)
2. "के म अघिल्लो ग्राहकको नमूना DFM रिपोर्ट देख्न सक्छु?"
3. "ग्राहक गुणस्तर गुनासोहरू कसले ह्यान्डल गर्छ -- र तपाईंको 8D रिपोर्ट प्रक्रिया के हो?"
ढिलो वा अस्पष्ट जवाफले भविष्यका समस्याहरूलाई संकेत गर्छ।
8. स्थान र रसद
- स्थानीय बनाम अपतटीय:घरेलु कारखानाहरूले सञ्चारलाई सरल बनाउँछन् तर लागत ३०--५०% बढी हुन्छ। अपतटीय स्पष्ट QC सम्झौताहरू आवश्यक छ।
- कन्साइनमेन्ट बनाम टर्नकी:टर्नकी (फ्याक्ट्रीले कम्पोनेन्टहरू खरिद गर्दछ) खरीद प्रयास बचत गर्दछ। कन्साइनमेन्ट (तपाईंले भागहरू आपूर्ति गर्नुहुन्छ) तपाईंलाई कम्पोनेन्ट ब्रान्डहरूमा नियन्त्रण दिन्छ।
महत्वपूर्ण मिशन को लागीतापमान नियन्त्रक PCBA, हामी अनुमोदित विक्रेता सूची (AVL) सम्झौतामा हस्ताक्षर भएको टर्नकी सिफारिस गर्छौं।
उद्धरणहरू अनुरोध गर्दा साझेदारी गर्न प्राविधिक प्यारामिटरहरू
सही उद्धरणहरू प्राप्त गर्न, प्रत्येक उम्मेद्वार कारखानालाई यो तालिका प्रदान गर्नुहोस्:
प्यारामिटर तपाईंको आवश्यकता (उदाहरण)PCB आकार120 x 90 मिमी, 1.6 मिमी FR-4 लेयर काउन्ट2-तह वा 4-तह एसएमटी कम्पोनेन्ट काउन्ट ~ 85 (0603 निष्क्रियहरू सहित) प्वाल-होल कम्पोनेन्टहरू मार्फत4 (स्क्रू टर्मिनलहरू, रिले) F20 CT को लागि 10० सीटी आवश्यक परिक्षण अंकहरू एकाइहरू अनौपचारिक कोटिंग हो -- एक्रिलिक, दुबै पक्ष परिचालन वातावरण-20°C देखि +75°C, 90% RH

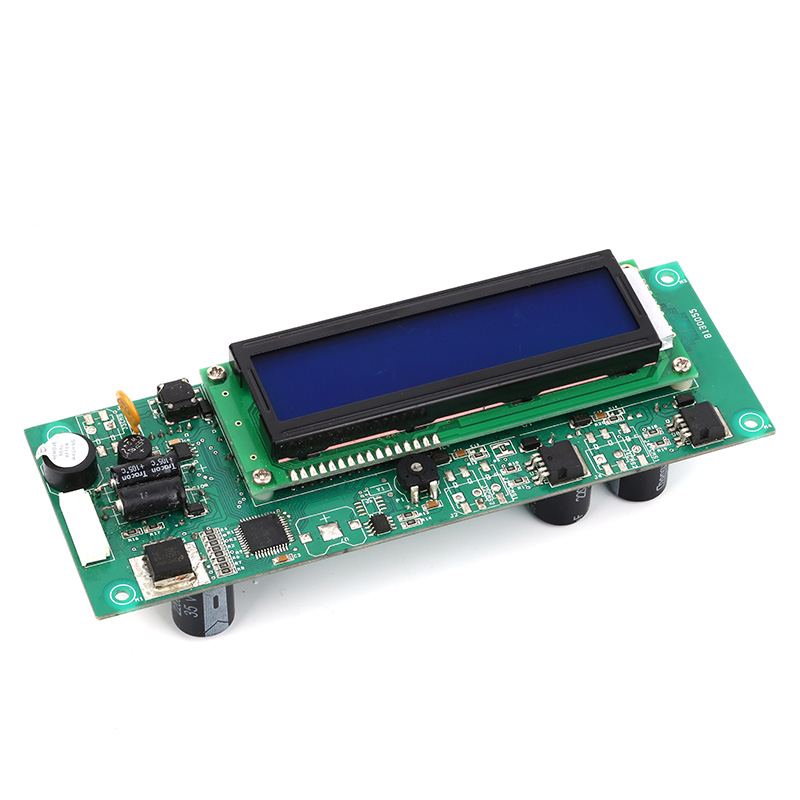

तापमान नियन्त्रक PCBA -- कारखाना चयन FAQ
FAQ 1 -- तापमान नियन्त्रक PCBA को लागि उचित मूल्य के हो (विधानसभा मात्र, कुनै घेरा छैन)?
उत्तर:मानक २-तहको लागितापमान नियन्त्रक PCBA60--100 SMD कम्पोनेन्टहरू (माइक्रोकन्ट्रोलर, रिले, र टर्मिनल ब्लकहरू सहित), असेंबली मूल्य निर्धारण निम्नानुसार विभाजित हुन्छ:
- प्रोटोटाइप (१--१० पीसी):$25-- $60 प्रति बोर्ड (स्टेन्सिल र सेटअप सहित)
- सानो ब्याच (100--500 pcs):$8-- $15 प्रति बोर्ड
- मध्यम मात्रा (1,000--5,000 pcs):$4.50--$7.00 प्रति बोर्ड
- उच्च मात्रा (१०,०००+ पीसी):$2.80-- $4.50 प्रति बोर्ड
यी मूल्यहरूले टर्नकी एसेम्बली (कारखाना स्रोतहरू सबै निष्क्रिय घटकहरू) मान्छन्। १००% ICT + FCT परीक्षणको लागि $1.50--$3.00 प्रति बोर्ड थप्नुहोस्। कन्फर्मल कोटिंगको लागि प्रति बोर्ड $2.00 थप्नुहोस्। यी दायराहरू भन्दा उल्लेखनीय रूपमा कम कुनै पनि उद्धरणले सम्भवतः गैर-वास्तविक कम्पोनेन्टहरू प्रयोग गर्दछ वा विद्युतीय परीक्षण छोड्छ।
FAQ 2 -- ठूलो अर्डर गर्नु अघि मैले कारखानाको वास्तविक गुणस्तर स्तर कसरी प्रमाणित गर्ने?
उत्तर:a लाई कमिट गर्नु अघि "3-40-400" नियम प्रयोग गर्नुहोस्तापमान नियन्त्रक PCBAकारखाना:
- 3 नमूनाहरू:तीन इन्जिनियरिङ नमूना बोर्डहरूमा आफ्नो कार्यात्मक परीक्षण चलाउनुहोस्। तापक्रम पढ्ने शुद्धता (±0.5°C?) र रिले स्विचिङ समय मापन गर्नुहोस्।
- 40 इकाइहरू (पाइलट रन):अर्डर 40 PCBA जम्मा। द्रुत थर्मल साइकल चलाउनुहोस् (-20°C देखि +70°C सम्म 10 चक्रहरू)। असफलता दर मापन गर्नुहोस् -- स्वीकार्य छ ≤ 2 बोर्डहरू असफल (5%)।
- 400 इकाइहरू (पहिलो उत्पादन धेरै):पायलट पास पछि, 400 एकाइहरू अर्डर गर्नुहोस्। सांख्यिकीय नमूना प्रयोग गर्नुहोस् (मुख्य दोषहरूको लागि AQL 0.65, सानाको लागि 1.5)। म्याग्निफिकेसन अन्तर्गत सोल्डर संयुक्त गुणस्तरको लागि प्रत्येक 20 औं बोर्ड जाँच गर्नुहोस्।
४० युनिटको सशुल्क पाइलट चलाउन अस्वीकार गर्ने कारखानाले प्रक्रियाको असंगति लुकाइरहेको छ। टाढा जानुहोस्।
FAQ 3 - तापमान नियन्त्रक PCBA कारखानाले कस्तो वारेन्टी र दायित्व प्रस्ताव गर्नुपर्छ?
उत्तर:व्यावसायिकतापमान नियन्त्रक PCBAकारखानाहरू प्रदान गर्दछ:
- 1-वर्ष कारीगरी वारेन्टी-- सोल्डर जोइन्ट फेल, लिफ्टेड प्याड, गलत कम्पोनेन्ट प्लेसमेन्ट कभर गर्दछ।
- 90-दिन कम्पोनेन्ट वारेन्टी-- यदि तिनीहरूले पार्ट्सहरू सोर्स गरे भने, तिनीहरूले कम्पोनेन्ट दोषहरूको कारणले कुनै पनि DOA (डेड अन अराइभल) बोर्डहरू बदल्छन्। ९० दिनपछि, कम्पोनेन्ट वारेन्टीले मूल निर्माताको नीति (प्रायः १--३ वर्ष) पालना गर्छ।
- दायित्व सीमा-- मानक अनुबंधहरूले PCBA को इनभ्वाइस मूल्यमा दायित्व सीमित गर्दछ। मिशन-महत्वपूर्ण अनुप्रयोगहरू (चिकित्सा जीवन समर्थन, विमान) को लागी, उच्च दायित्व संग एक अलग गुणस्तर सम्झौता वार्ता।
सधैं लिखित रूपमा वारेन्टी सर्तहरू प्राप्त गर्नुहोस्अघिनिक्षेप राख्दै। सम्मानित कारखानाहरूले तिनीहरूको प्रोफार्मा इनभ्वाइसमा गुणस्तर खण्ड समावेश गर्दछ। कुनै पनि कारखानाबाट बच्नुहोस् जसले "एकत्रित बोर्डहरूमा कुनै वारेन्टी छैन" भन्यो - त्यो तत्काल अयोग्यता हो।
रातो झण्डा तुरुन्तै बेवास्ता गर्न
| रातो झण्डा | किन खतरनाक |
|---|---|
| "हामीलाई तपाईंको Gerber फाइलहरू आवश्यक पर्दैन" | DFM प्रदर्शन गर्न सकिँदैन -- असेंबली त्रुटिहरूको उच्च जोखिम |
| "परीक्षण अतिरिक्त लागत हो" | कुनै इन-हाउस FCT क्षमतालाई जनाउँछ |
| "हामी बराबर भागहरू प्रयोग गर्छौं" (ब्रान्ड अनुमोदन बिना) | नक्कली वा अफ-स्पेक घटक सम्भावित |
| "प्रोटोटाइपको लागि न्यूनतम अर्डर 5,000 पीसी" | NPI लाई समर्थन गर्न इच्छुक छैन - खराब ईन्जिनियरिङ् संस्कृति |
| दोषपूर्ण सभाहरूमा कुनै फिर्ता नीति छैन | तपाईलाई सबै जोखिम सिफ्ट गर्दछ |
अन्तिम सिफारिस -- 5-चरण चयन कार्यप्रवाह
1. सर्टलिस्ट 3--5 कारखानामाथिको प्रमाणीकरण र परीक्षण क्षमता फिल्टरहरू प्रयोग गर्दै।
2. एउटै प्राविधिक डाटा प्याक पठाउनुहोस्(Gerbers, BOM, असेंबली रेखाचित्र) सबैलाई।
3. DFM रिपोर्टहरू तुलना गर्नुहोस्-- धेरै मुद्दाहरू फेला पार्ने कारखाना सबैभन्दा गहन छ।
4. दुई उत्कृष्ट उम्मेद्वारहरूबाट 10 प्रोटोटाइपहरू अर्डर गर्नुहोस्--तपाईँको प्रणालीमा छेउछाउमा परीक्षण गर्नुहोस्।
5. विजेताबाट 40-इकाइ पाइलट चलाउनुहोस्वार्षिक मात्रामा प्रतिबद्ध हुनु अघि।
A तापमान नियन्त्रक PCBAयो प्रक्रिया पास गर्ने कारखानाले महिनौं होइन वर्षौंसम्म निरन्तर गुणस्तर प्रदान गर्नेछ।
यस गाइडका सबै मापदण्डहरू पूरा गर्ने पूर्व-परीक्षण गरिएको कारखानाहरूको सूचीको लागि, तपाईंको वार्षिक मात्रा र प्रति बोर्ड लक्ष्य मूल्यको साथ सम्पर्क गर्नुहोस्। मिल्दो सिफारिसको लागि आफ्नो सेन्सर प्रकार (NTC/PT100/thermocouple) समावेश गर्नुहोस्।
