नाइट्रोजन रिफ्लो सोल्डरिंग के हो र यसलाई किन विचार गर्नुहोस्?
नाइट्रोजन रिफ्लोले 99.9% शुद्ध N₂ संग ओभनमा मानक हावा प्रतिस्थापन गर्दछ। अक्सिजनको अभावले सोल्डर पेस्ट र कम्पोनेन्ट लिडहरूमा अक्साइड बन्नबाट रोक्छ।
प्रक्रिया तुलना
प्यारामिटर स्ट्यान्डर्ड एयर रिफ्लोनाइट्रोजन रिफ्लो (N₂)अक्सिजन स्तर २०.९%< 1000 पीपीएम (0.1%) 200 × कम O₂ भिजाउने कोण25--35°10--15°2× राम्रो भिजाउने थर्मल प्याडहरूमा भोडिङ15---25% क्षेत्र-50%-15% क्षेत्र- रिडक्शनहेड-इन-पिलो दोषहरू०.५--२%< ०.०५% १०× थोरै सोल्डर बलिङ दृश्यमान नोन क्लीनर बोर्डहरू

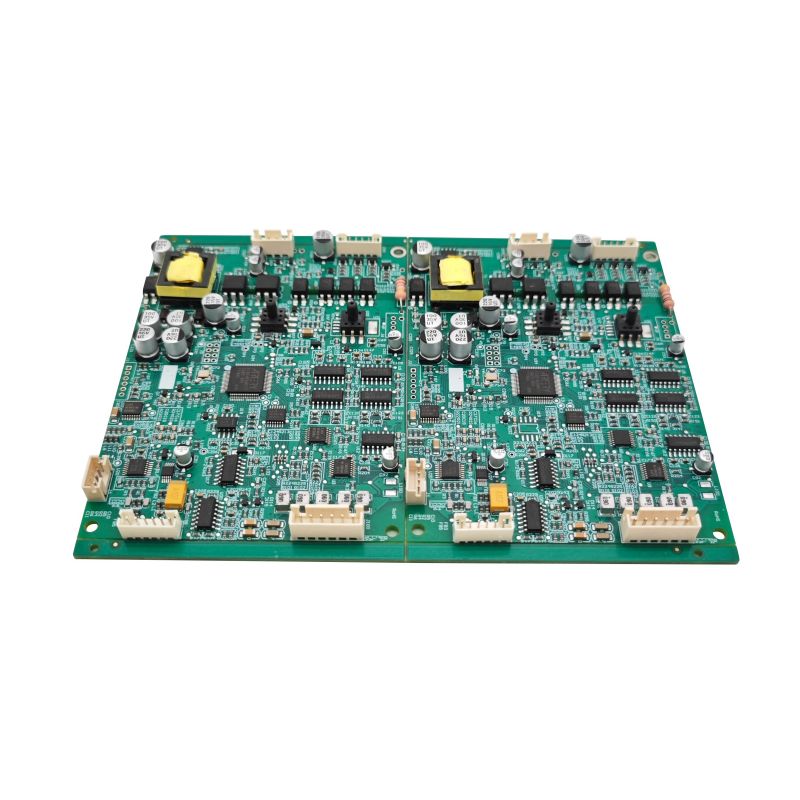

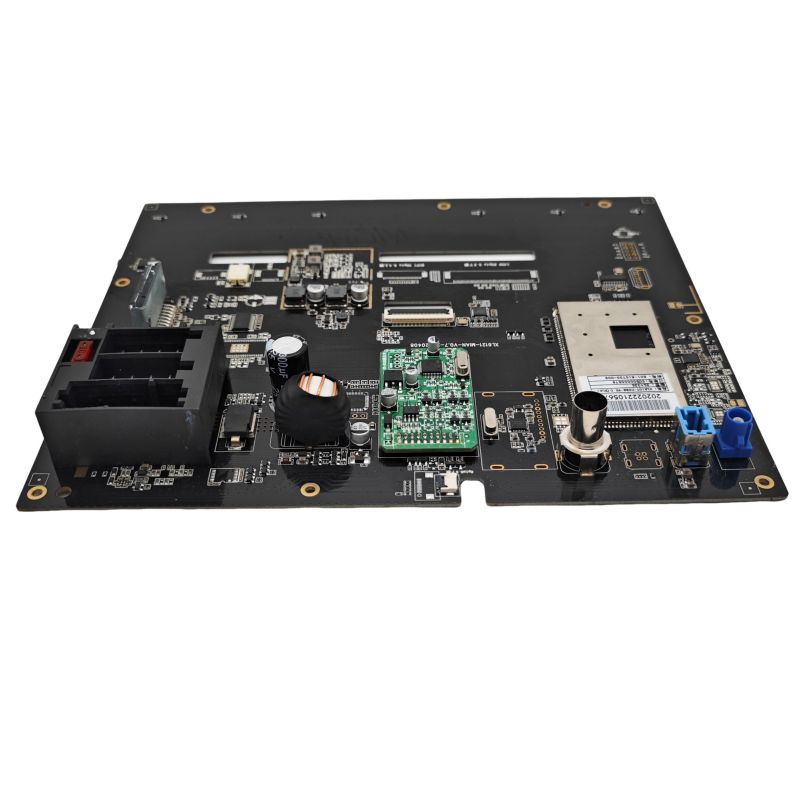

औद्योगिक रोबोट PCBA मा अक्सीकरण समस्या
औद्योगिक रोबोट PCBA ले प्राय: MOSFETs, गेट ड्राइभरहरू, र पावर व्यवस्थापन आईसीहरू अन्तर्गत ठूला थर्मल प्याडहरू (एक्सपोज्ड कपर) प्रयोग गर्दछ। यी प्याडहरू हावा रिफ्लोमा द्रुत रूपमा अक्सिडाइज हुन्छन्, सोल्डरलाई पूर्ण रूपमा भिज्नबाट रोक्न। नतिजा भनेको शून्यता हो जसले तातोलाई जालमा पार्छ र 1000+ सञ्चालन घण्टा पछि फिल्ड विफलता निम्त्याउँछ।
जहाँ नाइट्रोजन रिफ्लोले स्पष्ट मूल्य प्रदान गर्दछ
हरेक औद्योगिक रोबोट PCBA ले समान रूपमा फाइदा लिन सक्दैन। नाइट्रोजन विशिष्ट परिदृश्यहरूमा अर्थ बनाउँछ।
ठूला तामा क्षेत्र र भारी कम्पोनेन्टहरू
बोर्ड फिचर एयर रिफ्लो जोखिम नाइट्रोजन बेनिफिट10×10 मिमी थर्मल प्याड> 30% खाली ठाउँ, हट स्पट< 8% खाली, एकसमान २०+ लेयर बोर्ड (बाक्लो) तहहरूमा असमान तताउने ठूला कनेक्टरहरू मार्फत राम्रो ताप स्थानान्तरण (40+ पिन) हेड-डिफेक्ट 10% जोइन्ट-इन-आईजीटी 10% पिनहरू (रोबोट मोटर ड्राइभहरू) लामो सोक सफा सतहहरूमा ओक्सीकरण
वास्तविक संसार डाटा: एउटै बोर्डमा १२ पावर MOSFETs भएको छ-अक्षको रोबोट कन्ट्रोलर PCBA मा, नाइट्रोजन रिफ्लोले २४ महिनामा ३.२% बाट ०.४% मा घटाएको क्षेत्र फिर्ता गर्छ। प्राथमिक विफलता मोड - थर्मल प्याड भोइडहरू ओभर तताउने कारण - 87% ले घट्यो।
कम भोल्टेज, उच्च-वर्तमान ट्रेसहरू
सर्वो ड्राइभका लागि औद्योगिक रोबोट PCBA भित्री तहहरूमा 30--80A बोक्छ। वर्तमान-सेन्स प्रतिरोधकहरू (0.5 mΩ, 2512 प्याकेज) अन्तर्गत भोइडहरूले प्रतिरोध भिन्नता सिर्जना गर्दछ जसले टर्क रिडिंगहरू भ्रष्ट गर्दछ।
वर्तमान सेन्स कम्पोनेन्टएयर रिफ्लो भिन्नता नाइट्रोजन रिफ्लो भिन्नता4-टर्मिनल शन्ट (2512) ± 8% भोइडिंगको कारण ± 1.5% सेन्स रेसिस्टर तापमान वृद्धि15°C5° 500 चक्र पछि सीकेलिब्रेसन बहाव12%2%
जहाँ नाइट्रोजन रिफ्लो अनावश्यक छ
नाइट्रोजनले लागत थप्छ (ओभन परिमार्जन + ग्यास खपत = $0.08--0.12 प्रति PCBA)। यी केसहरूको लागि प्रयोग नगर्नुहोस्।
कम थर्मल मास संग साना बोर्डहरू
परिदृश्य नाइट्रोजन आवश्यक छैन एकल-पक्षीय, <50 कम्पोनेन्टएयर रिफ्लोले <8% voids सबै साना प्याकेजहरू (0402, QFN 3×3) कुनै ठूला थर्मल प्याडहरू छैनन्, कुनै संवेदनशील भागहरू बिना SAC305 मानक फ्लक्स ह्यान्डलहरू एयर रिफ्लोको लागतमा जायज छैन
उच्च-गतिविधि प्रवाह प्रयोग गर्ने बोर्डहरू
केही नो-क्लिन फ्लक्सहरू (जस्तै, सेन्जु M705-GRN360-K2-V) मा 240 डिग्री सेल्सियस सम्म हावामा प्रभावकारी रूपमा काम गर्ने सक्रियकर्ताहरू हुन्छन्। नाइट्रोजनले कुनै मापनयोग्य फाइदा थप्छ। अक्सिजन संवेदनशीलताको लागि फ्लक्स डाटाशीट जाँच गर्नुहोस्।
औद्योगिक रोबोट PCBA को लागी कार्यान्वयन प्यारामिटरहरू
यदि तपाइँ नाइट्रोजन प्रयोग गर्ने निर्णय गर्नुहुन्छ भने, यी विशिष्ट सेटिङहरू लागू गर्नुहोस्।
नाइट्रोजन अन्तर्गत ओवन प्रोफाइल
क्षेत्रको तापक्रमसमयO₂ TargetPreheat150--180°C60--90 सेकेन्ड< 5000 ppmSoak180--210°C60--90 सेकेन्ड< 2000 ppmReflow peak (SAC305)240---260°C300c< ppmCooling-5°C/sec र्याम्प---कुनै आवश्यकता छैन
क्रिटिकल: रिफ्लो शिखरमा O₂ लाई 1000 ppm भन्दा कम राख्नुहोस्। 1500 पीपीएम भन्दा माथि, लाभ गायब हुन्छ - शून्यहरू हावा रिफ्लो स्तरहरूमा फर्किन्छन्।
नाइट्रोजन प्रवाह दर र शुद्धता
प्यारामिटर सिफारिस शुद्धता 99.9% न्यूनतम (3.0 ग्रेड) ओस बिन्दु-40 डिग्री सेल्सियस वा कम प्रवाह दर 15--25 m³/घण्टा (सामान्य 6-क्षेत्र ओभन)
लागत अनुमान: 100×150 mm को एक सामान्य औद्योगिक रोबोट PCBA को लागि, नाइट्रोजनले 10,000 भोल्युममा प्रति बोर्ड $ 0.10 थप्छ। 100,000 भोल्युममा, लागत प्रति बोर्ड $ 0.04 मा झर्छ।
नाइट्रोजन लाभ मान्य गर्न परीक्षण
तपाईंको औद्योगिक रोबोट PCBA को लागि नाइट्रोजन प्रतिबद्ध गर्नु अघि, यी दुई परीक्षणहरू चलाउनुहोस्।
भोइडिङ तुलना (एक्स-रे)
1. हावामा 20 बोर्डहरू, नाइट्रोजनमा 20 बोर्डहरू रिफ्लो गर्नुहोस्
2. एक्स-रे प्रत्येक बोर्ड 0° र 45° झुकाव मा
3. सबैभन्दा ठूलो थर्मल प्याड अन्तर्गत शून्य क्षेत्र मापन गर्नुहोस् (जस्तै, मोटर चालक आईसी)
4. नाइट्रोजन औचित्यको लागि मापदण्ड पास गर्नुहोस्: शून्य कमी > हावाको तुलनामा 50%
क्रस-सेक्शन र कतरनी परीक्षण
TestAir Reflow नतिजा नाइट्रोजन TargetIMC मोटाई (intermetallic)1--3 µm असमान2--4 µm uniformVoid व्यास> 200 µm सामान्य< 100 µm दुर्लभ बल शियर बल (0.5 मिमी BGA)800--1000 gf1000 gf-1000
FAQ -- औद्योगिक रोबोट PCBA को लागि नाइट्रोजन रिफ्लो बारे सामान्य प्रश्नहरू
Q1: के नाइट्रोजन रिफ्लोले कम्पनमा परेको औद्योगिक रोबोट PCBA को लागि सोल्डर संयुक्त विश्वसनीयता सुधार गर्दछ?
A:हो, तर विशेष विफलता संयन्त्रका लागि मात्र। औद्योगिक रोबोटहरूले सर्वो मोटर्स र गियरबक्सहरूबाट 5--50 Grms कम्पन अनुभव गर्छन्। दुई कम्पन-सम्बन्धित विफलताहरू नाइट्रोजनसँग सुधार हुन्छन्:
Kirkendall voiding-- एयर रिफ्लोमा, कपर-टिन इन्टरमेटालिक (IMC) वृद्धि अनियमित हुन्छ, जसले इन्टरफेसमा माइक्रोस्कोपिक शून्यता सिर्जना गर्दछ। कम्पन अन्तर्गत, यी शून्यहरू 5000--10,000 घण्टा पछि एकताबद्ध हुन्छन् र क्र्याक हुन्छन्। नाइट्रोजन रिफ्लोले शून्यता बिना समान IMC (Cu₆Sn₅ तह) उत्पादन गर्दछ। कम्पन परीक्षण (20 Grms, 10--2000 Hz, 100 घण्टा) ले नाइट्रोजन जोडहरू 3× लामो समयसम्म बाँच्ने देखाउँछ।
भारी कम्पोनेन्टहरू नजिक टाँकाको थकान-- औद्योगिक रोबोट PCBA मा ठूला ट्रान्सफर्मरहरू (15×15 mm) रोबोट वार्म-अप (25°C देखि 85°C) को समयमा भिन्नता थर्मल विस्तारको अनुभव गर्दछ। वायु रिफ्लोमा, भोइडहरू घटक कुनाहरूमा केन्द्रित हुन्छन् जहाँ तनाव उच्चतम हुन्छ। यी शून्यहरूले क्र्याक प्रारम्भ साइटहरूको रूपमा कार्य गर्दछ। नाइट्रोजनको साथ, शून्य-मुक्त जोडहरूले समान रूपमा तनाव वितरण गर्दछ।
मात्रात्मक सुधार-- त्वरित जीवन परीक्षण (थर्मल झटका -40°C देखि +125°C, 1000 चक्र + एक साथ कम्पन) देखाउँछ:
- एयर रिफ्लो जोडहरू: 12% क्र्याक वा असफल
- नाइट्रोजन रिफ्लो जोडहरू: 1.5% क्र्याक
यद्यपि, नाइट्रोजनले खराब डिजाइन गरिएको प्याड ज्यामिति वा गलत स्टेंसिल एपर्चरहरू ठीक गर्दैन। सँधै पहिले तिनीहरूलाई अनुकूलन गर्नुहोस्, त्यसपछि नाइट्रोजन थप्नुहोस्।
Q2: औद्योगिक रोबोट PCBA पावर चरणहरूको लागि कुन शून्य प्रतिशत स्वीकार्य छ, र नाइट्रोजनले यसलाई प्राप्त गर्न सक्छ?
A:औद्योगिक रोबोट PCBA पावर चरणहरू (मोटर ड्राइभहरू, IGBTs, MOSFETs) को लागि, स्वीकार्य भोडिङ थर्मल लोडमा निर्भर गर्दछ। तीन तहहरू अवस्थित छन्:
टियर 1 -- उच्च शक्ति (निरन्तर > 20A प्रति FET)
स्वीकार्य शून्य क्षेत्र: <5%। एकल शून्य व्यास: <0.2 मिमी। यो नाइट्रोजन रिफ्लो (1000 ppm O₂) प्लस भ्याकुम रिफ्लो (वैकल्पिक) संग मात्र प्राप्त गर्न सकिन्छ। नाइट्रोजन बिना, सामान्य शून्यता 15--25% हो।
टियर २ -- मध्यम शक्ति (१०--२०ए शिखर, रुकावट)
स्वीकार्य शून्य क्षेत्र: <10%। कुनै एकल शून्य> ०.५ मिमी। नाइट्रोजन रिफ्लो लगातार 5--8% शून्य प्राप्त गर्दछ। एयर रिफ्लोले 12--18% उत्पादन गर्छ -- प्रायः मार्जिनल तर पास हुन्छ यदि थर्मल सिमुलेशनले अनुमति दिन्छ।
टियर 3 -- कम पावर (<5A, सिग्नल ICs)
स्वीकार्य शून्य क्षेत्र: <25%। Voids मा न्यूनतम थर्मल प्रभाव छ। नाइट्रोजन अनावश्यक छ। एयर रिफ्लो पर्याप्त छ।
के नाइट्रोजनले भ्याकुम बिना टियर 1 हासिल गर्न सक्छ?होइन -- नाइट्रोजन एक्लै 5--8% न्यूनतम शून्यतामा फँसिएको फ्लक्स ग्याँसहरूको कारण पुग्छ। उप-5% शून्यका लागि (SIC MOSFETs वा GaN उपकरणहरूका लागि महत्वपूर्ण), तपाईंलाई भ्याकुम रिफ्लो चाहिन्छ (सोल्डर पग्लिएपछि ग्यासहरू हटाउँछ)। नाइट्रोजन + भ्याकुमले १--३% शून्यता प्राप्त गर्दछ।
औद्योगिक रोबोट PCBA को लागि परीक्षण प्रोटोकल: 10 बोर्डहरूमा शून्यताहरू मापन गर्नुहोस्। यदि औसत> 15%, नाइट्रोजन थप्नुहोस्। यदि औसत 8--15% र पावर अपव्यय < 2W प्रति घटक, हावा स्वीकार्य छ। यदि <8% आवश्यक छ भने, नाइट्रोजन प्लस स्टेंसिल अप्टिमाइजेसन निर्दिष्ट गर्नुहोस् (फ्लक्स जारी गर्न थर्मल प्याडमा वियास)।
Q3: के म औद्योगिक रोबोट PCBA उत्पादनको लागि मेरो अवस्थित एयर रिफ्लो ओभनलाई नाइट्रोजनमा रूपान्तरण गर्न सक्छु?
A:हो, तर तीनवटा गैर-सम्झौता परिमार्जनको साथ। धेरै निर्माताहरूले आंशिक रूपान्तरण प्रयास गर्छन् र असफल हुन्छन्।
परिमार्जन 1 -- ओभन सील
एयर रिफ्लो ओभनहरूमा प्रवेश/निकास पर्दा र क्षेत्रहरू बीचको खाली ठाउँहरू छन्। नाइट्रोजन शुद्धतालाई अक्सिजन प्रवेश चाहिन्छ <50 L/मिनेट। स्थापना गर्नुहोस्:
- दोहोरो-तह चुम्बकीय पर्दा (साधारण चेनहरू प्रतिस्थापन गर्दछ)
- सकारात्मक दबाव नियन्त्रण (1--2 मिमी H₂O ओवन भित्र)
- सबै पहुँच प्यानलहरू उच्च-तापमान सिलिकन ग्यास्केटहरूसँग सिल गर्नुहोस्
सील नगरी, तपाईंले 3--5× बढी नाइट्रोजन उपभोग गर्नुहुनेछ (लागत $0.30--$0.50 प्रति बोर्ड) र अझै पनि 5000 ppm O₂ शिखरमा छ - राम्रोसँग ट्युन गरिएको हावा ओभन भन्दा खराब।
परिमार्जन २ -- अक्सिजन निगरानी प्रणाली
दुई zirconia O₂ सेन्सरहरू स्थापना गर्नुहोस्: एउटा प्रिहिट जोनमा, अर्को रिफ्लो पीक जोनमा। सेन्सरहरू मासिक रूपमा क्यालिब्रेट हुनुपर्छ। धेरै औद्योगिक रोबोट PCBA निर्माताहरूले क्यालिब्रेसन छोड्छन्, त्यसपछि किन भोइडिङ फर्काउँछ भनेर आश्चर्यचकित हुन्छन्।
परिमार्जन 3 -- कन्वेयर र स्नेहन
मानक ओभन कन्वेयर स्नेहकहरू नाइट्रोजनमा वाष्प बन्छन् (अक्सिजनको अभावमा विघटन तापमान परिवर्तन हुन्छ)। Perfluoropolyether (PFPE) ग्रीस प्रयोग गर्नुहोस्। Kester वा Klüber ब्रान्डहरू। मानक लुब्रिकेन्टले बोर्डलाई दूषित गर्नेछ र सोल्डर बलहरू सिर्जना गर्नेछ।
रूपान्तरण लागत र समयरेखा:
- उपकरण: $8,000--$15,000 (सिल, पर्दा, सेन्सर, प्रवाह नियन्त्रण)
- स्थापना: 2 दिन डाउनटाइम
- नाइट्रोजन आपूर्ति: तरल ट्याङ्की वा PSA जनरेटर ($300--$500/महिना भाडामा)
- औद्योगिक रोबोट PCBA भोल्युम > 50,000/वर्षको लागि भुक्तानी अवधि: 6--8 महिना (कम पुन: कार्य र फिल्ड रिटर्नबाट)
रूपान्तरण नगर्नुहोस्यदि तपाइँको वार्षिक मात्रा 20,000 बोर्ड भन्दा कम छ। सट्टामा पहिले नै नाइट्रोजन रिफ्लो भएको अनुबंध निर्माता प्रयोग गर्नुहोस्।
निर्णय म्याट्रिक्स - के तपाईंले नाइट्रोजन प्रयोग गर्नुपर्छ?
FactorAir Reflow पर्याप्त नाइट्रोजन सिफारिस गरिएको थर्मल प्याड > 25 mm²NoYes कम्पोनेन्टहरू एक्सपोज्ड कपर बेस (QFN, DFN) NoYesBGA पिच < 0.8 mmNoYesRobot PCBA सञ्चालन > 60°C एम्बियन्टNoYesFeld प्रति <05% लक्ष्य विफलता। yearNoYesLead-free सोल्डर (SAC305) नो-क्लिन फ्लक्सको साथ कहिलेकाहीँ ठूला बोर्डहरूको लागि भोल्युम <10,000 बोर्ड/वर्ष होहोइन (लागत अप्रभावी)
अन्तिम सिफारिश
नाइट्रोजन रिफ्लोले औद्योगिक रोबोट PCBA को लागि स्पष्ट अर्थ दिन्छ जुन समावेश गर्दछ:
- ठूला थर्मल प्याडहरू (> 25 मिमी²)
- BGAs वा QFN हरू खुला डाई प्याडहरू सहित
- कुनै पनि शक्ति चरण dissipating > 5W प्रति घटक
- विश्वसनीयता आवश्यकता <1% 5 वर्षमा फिल्ड विफलता
नाइट्रोजनले सरल, कम-शक्तिको औद्योगिक रोबोट PCBA (सेन्सर इन्टरफेसहरू, I/O बोर्डहरू) साना कम्पोनेन्टहरू र कुनै थर्मल चुनौतीहरू बिना कुनै अर्थ राख्दैन।
व्यावहारिक सल्लाह: नाइट्रोजनमा 100-बोर्ड परीक्षण चलाउनुहोस्। एक्स-रे भोइडिङ। तपाईंको हालको हावा रिफ्लो परिणामहरूसँग तुलना गर्नुहोस्। यदि शून्य क्षेत्र 50% भन्दा बढी घट्यो भने, नाइट्रोजन लागू गर्नुहोस्। यदि 30% भन्दा कम घटाइयो भने, तपाईंको फ्लक्स वा स्टेंसिल डिजाइन वास्तविक समस्या हो - तिनीहरूलाई पहिले समाधान गर्नुहोस्।
