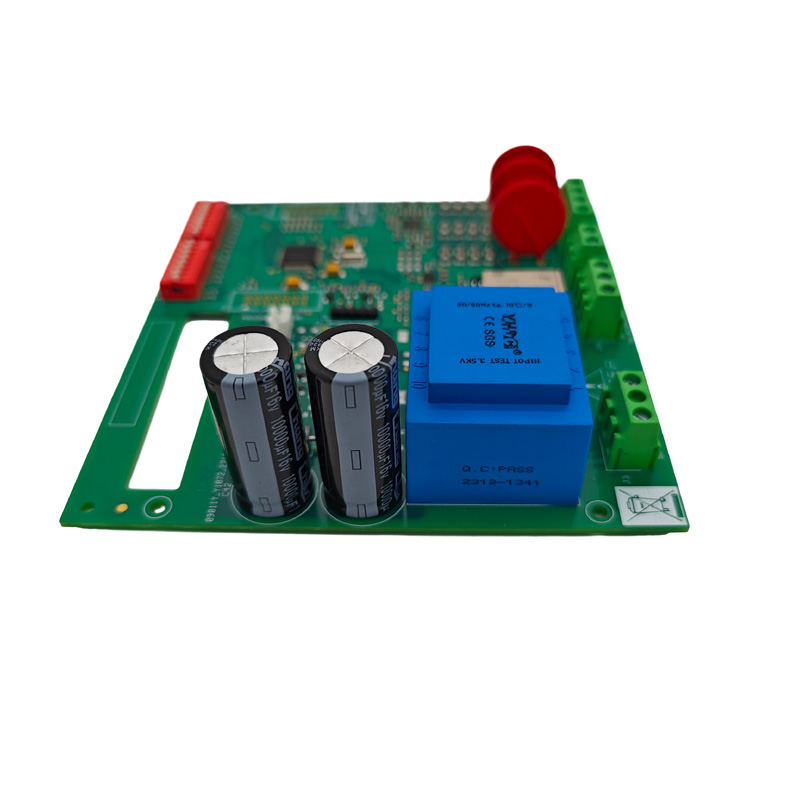

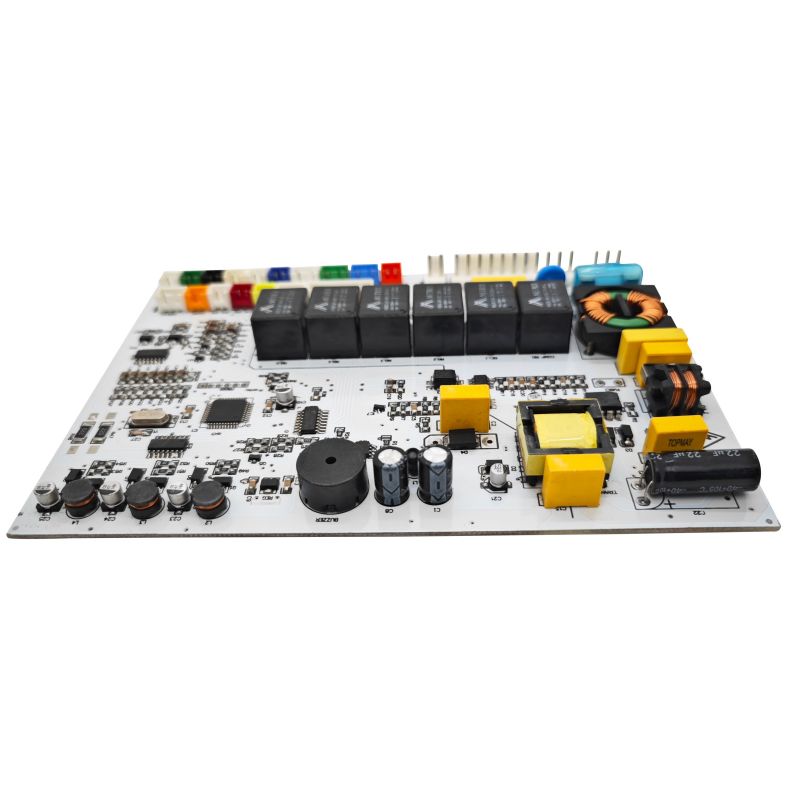

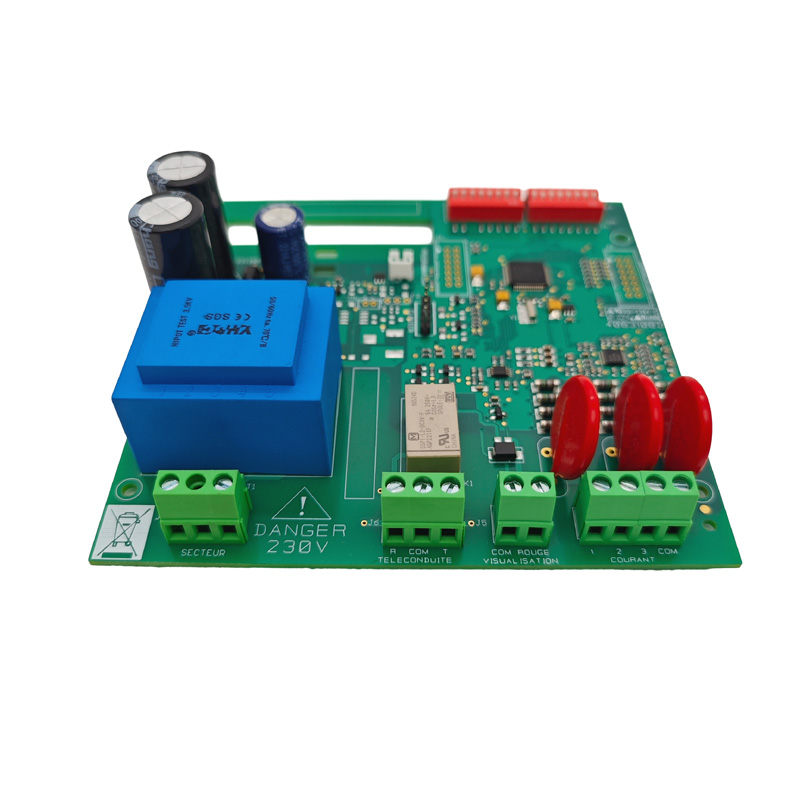

माछा मार्ने सोनार PCBA

माछा मार्ने सोनार प्रणाली (माछा खोजकर्ता) समुद्री पत्ता लगाउने उपकरणहरूमा मुख्य इलेक्ट्रोनिक कम्पोनेन्ट हो, मनोरञ्जन माछा मार्ने, व्यावसायिक माछा मार्ने, र पानीमुनि अन्वेषणमा व्यापक रूपमा प्रयोग गरिन्छ। एक पेशेवर PCBA निर्माण सेवा प्रदायकको रूपमा, हामी नुन स्प्रे, उच्च आर्द्रता, र चरम तापमान उतार-चढ़ाव द्वारा विशेषता कठोर समुद्री वातावरणमा भरपर्दो सञ्चालन सुनिश्चित गर्दै, डिजाइन देखि समाप्त उत्पादन विधानसभा सम्म एक-स्टप समाधानहरू प्रस्ताव गर्दछौं।

माछा मार्ने सोनार PCBA को दुई कोर सम्मेलन

सोनार प्रणालीमा दुईवटा इलेक्ट्रोनिक एसेम्बलीहरू हुन्छन्, प्रत्येकमा फरक फरक PCBA आवश्यकताहरू छन्:

डिस्प्ले/प्रोसेसर PCBA

• सोनार सिग्नल प्रशोधन - रिटर्न इकोहरूलाई डिजिटल छविहरूमा रूपान्तरण गर्दै

• GPS नेभिगेसन एकीकरण - सोनार रिडिंगको साथ स्थिति डेटा संयोजन

• डिस्प्ले ड्राइभिङ - एलसीडी वा टचस्क्रिन आउटपुट नियन्त्रण

• प्रयोगकर्ता इन्टरफेस अन्तरक्रिया - पढ्ने बटन वा टच इनपुटहरू

ट्रान्सड्यूसर PCBA

1. पल्स जेनरेशन - सोनार फ्रिक्वेन्सीहरूमा उच्च-भोल्टेज फटहरू (±40V देखि ±100V) सिर्जना गर्दै

2. इको रिसेप्शन - प्रवर्द्धन र कमजोर रिटर्न संकेतहरू (माइक्रोभोल्ट दायरा)

3. ट्रान्समिट/रिसिभ स्विचिङ - ट्रान्समिट र रिसिभ मोडहरू बीच द्रुत रूपमा स्विच गर्दै

4. प्रतिबाधा मिलान - मिल्दो केबल र ट्रान्सड्यूसर विशेषताहरु

आधुनिक उत्पादन प्रवृत्ति: उच्च-अन्त माछा मार्ने ट्रान्सड्यूसरहरूले अब एसएमटी प्रविधि प्रयोग गर्छन्, पिक-एन्ड-प्लेस मेसिनहरूले पिजोइलेक्ट्रिक तत्वहरू सीधा PCBA मा माउन्ट गर्दै, सुधारिएको शुद्धता र कम लागतको लागि सिरेमिक क्रिस्टलहरूको म्यानुअल स्थिति प्रतिस्थापन गर्दछ।

कोर प्राविधिक निर्दिष्टीकरण

उपलब्ध कन्फिगरेसनहरू

• एकल फ्रिक्वेन्सी, एकल बीम: 38 kHz, 50 kHz, 200 kHz @ 1 kW

• दोहोरो आवृत्ति, एकल बीम: 38/200 kHz वा 50/200 kHz (माछा मार्ने सामान्य)

• उच्च शक्ति: 4 kW गहिरो पानी व्यावसायिक कन्फिगरेसन

PCBA भौतिक विवरण

छवटा महत्वपूर्ण डिजाइन विचारहरू

1. सिग्नल अखण्डता - पत्ता लगाउने शुद्धता सुनिश्चित गर्दै

सोनार फ्रिक्वेन्सीहरू 50 kHz देखि 900 kHz सम्म। PCBA लेआउटले पत्ता लगाउने दायरा र शुद्धतालाई प्रत्यक्ष असर गर्छ:

• प्रतिबाधा-नियन्त्रित ट्रेसहरू: ट्रान्सड्यूसर केबलहरूको लागि 50Ω वा 75Ω विशिष्ट

• मिल्दो ट्रेस लम्बाइ: चरणबद्ध एरे ट्रान्सड्यूसरहरूको लागि, सबै तत्व ट्रेसहरू समान विद्युतीय लम्बाइ हुनुपर्छ।

• गार्ड घण्टीहरू: शोर अस्वीकार गर्न ग्राउन्ड ट्रेसहरूसँग संवेदनशील एनालग इनपुटहरू घेर्नुहोस्

• एनालग/डिजिटल आधारहरू अलग गर्नुहोस्: पावर इनपुटको नजिक एकल तारा बिन्दुमा जडान गर्नुहोस्

2. नमी संरक्षण - #1 विश्वसनीयता कारक

समुद्री वातावरणले PCBA लाई नुन स्प्रे, कन्डेन्सेसन, र प्रत्यक्ष विसर्जनमा पर्दाफास गर्छ। कन्फर्मल कोटिंग असंगत छ:

आईपी ​​मूल्याङ्कन लक्ष्यहरू:

• डिस्प्ले एकाइ: IP65 न्यूनतम (धुलो-टाइट, पानी स्प्रे प्रतिरोधी)

• ट्रान्सड्यूसर असेंबली: IP68 न्यूनतम (विसर्जन-प्रमाण 1m+ सम्म)

3. ट्रान्समिट/रिसिभ (T/R) स्विचिङ - संवेदनशील रिसीभरको सुरक्षा गर्दै

सोनार ट्रान्सड्यूसरले एकैसाथ प्रसारण र प्राप्त गर्न सक्दैन। PCBA ले उच्च भोल्टेज ट्रान्समिट पल्सबाट संवेदनशील लो-नाइज एम्पलीफायर (LNA) लाई सुरक्षित गर्ने T/R स्विच समावेश गर्नुपर्छ:

• तीन-तह संरक्षण: हेलिकॉप्टर सर्किट + भोल्टेज क्ल्याम्पिंग + श्रृंखला प्रतिरोध

• प्रतिक्रिया समय: <10μs (उथलो पानीमा 1 फिट गहिराई = 2μs राउन्ड ट्रिप)

• रिसीभर सुरक्षा मूल्याङ्कन: ±5V इनपुटमा ±100V शिखरहरू बाँच्नुहोस्

4. पावर एम्पलीफायर डिजाइन

ट्रान्सड्यूसर चलाउन आवश्यक भोल्टेजमा MCU को तर्क-स्तर संकेत (5V) बढाउँछ:

5. रिसिभर चेन - प्रवर्धन र फिल्टरिंग

रिटर्न इकोहरू अत्यन्त कमजोर हुन्छन् (मिलिभोल्ट वा माइक्रोभोल्ट)। रिसीभर चेनलाई कम शोरको साथ उच्च लाभ चाहिन्छ:

6. विद्युत आपूर्ति डिजाइन

एकल 12V समुद्री ब्याट्री इनपुटबाट धेरै सफा भोल्टेज रेलहरू उत्पन्न गर्दछ:

सिफारिस: डिजिटल र एनालग रेलहरूको लागि छुट्टै स्विचिङ नियामकहरू प्रयोग गर्नुहोस्। रिसीभर चेनमा सबैभन्दा सफा पावरको लागि कन्भर्टरहरू स्विच गरेपछि LDOs प्रयोग गर्नुहोस्।

PCBA लेआउट विश्वसनीयता नियमहरू

सामग्री चयन गाइड

उत्पादन परीक्षण आवश्यकताहरू

वातावरणीय योग्यता (व्यावसायिक उत्पादन मानक)

FAQs

Q1: ट्रान्सड्यूसर असेंबलीको लागि कठोर FR4 वा लचिलो पीसीबी?

दुवै व्यवहार्य छन्; छनौटले प्रदर्शन र विश्वसनीयतालाई असर गर्छ:

• कठोर FR4: साधारण एकल-तत्व ट्रान्सड्यूसरहरू, कम आवृत्ति (50-83 kHz) डिजाइनहरूको लागि उत्तम। कम लागत, सजिलो निर्माण, तर घुमाउरो हल आकारहरू अनुरूप हुन सक्दैन।

• लचिलो PCB: चरणबद्ध एरेहरूको लागि उत्तम, उच्च आवृत्ति (200 kHz+), घुमाउरो आवास डिजाइनहरू। जटिल आकारहरू अनुरूप, आवास आकार घटाउँछ, तर उच्च लागत।

उद्योग प्रवृति: प्रिमियम माछा खोज्नेहरूले अब SMT पिजोइलेक्ट्रिक तत्वहरूसँग लचिलो PCBAs प्रयोग गर्छन्, जसले घुमाउरो वा रेखीय एरेहरूमा दर्जनौं साना ट्रान्सड्यूसर तत्वहरूको सटीक स्थितिलाई सोनार बीमलाई आकार दिन अनुमति दिन्छ।

Q2: उच्च-भोल्टेज ट्रान्समिट पल्सबाट रिसीभर प्रीम्प कसरी सुरक्षित गर्ने?

तीन तह सुरक्षा योजना प्रयोग गर्नुहोस्:

1. हेलिकप्टर सर्किट: रिसिभर इनपुटको साथ श्रृंखलामा ब्याक-टु-ब्याक MOSFETs वा PIN डायोडहरू - प्रसारणको बेला बन्द हुन्छ

2. भोल्टेज क्ल्याम्पिङ: ब्याक-टू-ब्याक Schottky वा Zener डायोडहरू ±5V वा ±10V मा क्ल्याम्प

3. शृङ्खला प्रतिरोध: 100Ω देखि 1kΩ प्रतिरोधक T/R स्विच र LNA इनपुट सीमा गल्ती अवस्थाहरूमा वर्तमान

Q3: बीचमा सोनार संकेतहरू वा भूत प्रतिध्वनीको कारण के हो?

प्राय: PCBA डिजाइन वा असेंबली दोषहरू पत्ता लगाउन सकिने:

1. कनेक्टरमा आर्द्रता प्रवेश → कनेक्टर जंक्शनमा राख्नुहोस्, सिल गरिएका कनेक्टरहरू प्रयोग गर्नुहोस्

2. SMT तत्वहरूमा क्र्याक सोल्डर जोइन्टहरू → लचिलो PCB प्रयोग गर्नुहोस्, इपोक्सी अन्डरफिल थप्नुहोस्

3. पावर रेलहरूमा अपर्याप्त डिकपलिंग → 1000μF बल्क क्यापेसिटर थप्नुहोस्, LNA रेलको लागि 100μF+100nF अलग गर्नुहोस्

4. खराब ब्यान्डपास फिल्टर ट्युनिङ → १% सहिष्णुता कम्पोनेन्टहरू प्रयोग गर्नुहोस्, नेटवर्क विश्लेषकसँग प्रमाणित गर्नुहोस्

हामीलाई किन छनौट गर्नुहोस् - माछा मार्ने सोनार PCBA आवश्यकताहरूसँग सटीक मिलान

हामीले विशेष गरी समुद्री इलेक्ट्रोनिक्स निर्माणको अद्वितीय चुनौतीहरूलाई सम्बोधन गर्न हाम्रो क्षमताहरू निर्माण गरेका छौं:

1. परिपक्व नमी संरक्षण प्रक्रियाहरू

साल्ट स्प्रे जंग र आर्द्रता प्रवेश समुद्री वातावरणमा प्राथमिक चुनौतीहरू हुन्। हामी सजिलै निरीक्षणको लागि एक्रिलिक, सिलिकन, र यूरेथेन कन्फर्मल कोटिंग विकल्पहरू चयनात्मक स्प्रेइङ (कनेक्टर क्षेत्रहरूको सटीक बेवास्ता) र UV फ्लोरोसेन्ट ट्रेसर प्रदान गर्दछौं - ट्रान्सड्यूसर एसेम्बलीहरूको लागि IP68 सुरक्षा आवश्यकताहरू पूरा गर्दै।

2. लचिलो पीसीबी र कठोर-फ्लेक्स निर्माण क्षमता

उच्च-अन्त माछा मार्ने ट्रान्सड्यूसरहरूले लचिलो PCB + SMT piezoelectric तत्व समाधानहरू बढ्दो रूपमा प्रयोग गर्छन्। हामी लचिलो PCB (polyimide/PET) र कठोर-फ्लेक्स बोर्ड निर्माणलाई समर्थन गर्छौं – सटीक एरे पोजिसनिङ, घुमाउरो आवास अनुकूलता, र कम समग्र आकार सक्षम पार्दै।

3. वन-स्टप टर्नकी सेवा - कम समन्वय ओभरहेड

PCB निर्माण → कम्पोनेन्ट सोर्सिङ → SMT/DIP असेम्ब्ली → प्रोग्रामिङ → कार्यात्मक परीक्षण → कन्फर्मल कोटिंग → तार हार्नेस एसेम्बली → तयार उत्पादन एसेम्बली बाट, बहु-विक्रेता समन्वय लागत र गुणस्तर जोखिमहरू कम गर्दै, सबै प्रक्रियाहरू घरभित्रै सम्पन्न हुन्छन्।

4. व्यापक परीक्षण र प्रमाणीकरण क्षमताहरू

२ बूढो परीक्षण कक्षहरू, २ उच्च/कम तापक्रम परीक्षण कक्षहरू, र व्यावसायिक परीक्षण उपकरणहरूको विस्तृत श्रृंखलाले सुसज्जित, हामी निम्न कार्यहरू गर्न सक्छौं:

• इन-सर्किट टेस्ट (ICT)

• थर्मल साइकल परीक्षण (-40°C देखि +85°C)

• नमक स्प्रे परीक्षण

• तापमान झटका परीक्षण

• कार्यात्मक परीक्षण (T/R स्विचिङ प्रमाणीकरण, शोर फ्लोर परीक्षण सहित)

5. लचिलो भोल्युम समर्थन

वार्षिक PCBA उत्पादन क्षमता 1.5 मिलियन इकाइहरू भन्दा बढी छ, जबकि सानो-भोल्युम पायलटलाई समर्थन गर्दै MOQ बिना चल्छ - प्रोटोटाइप प्रमाणीकरणबाट ठूलो उत्पादनमा निर्बाध संक्रमण।

हाम्रो योग्यता

• स्थापना: 2011

• कारखाना क्षेत्र: 3,000+ वर्गमीटर

• आर एन्ड डी इन्जिनियरहरू: २०

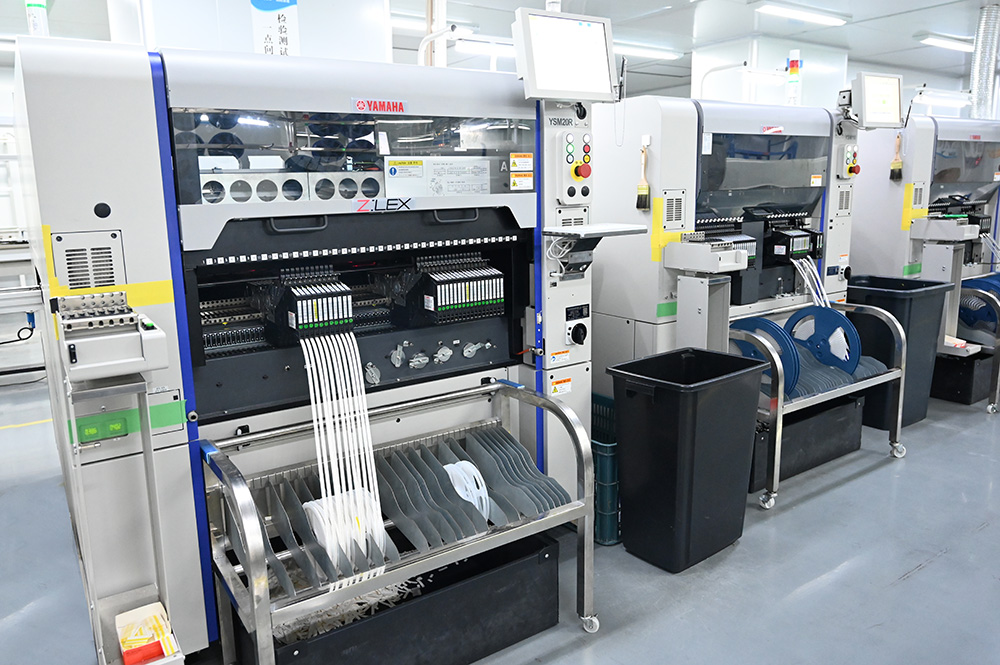

• SMT उत्पादन लाइनहरू: 6

• DIP असेंबली लाइनहरू: 4

• समाप्त उत्पादन विधानसभा लाइनहरु: 2

• गुणस्तर प्रणाली: ISO 9001: 2015 प्रमाणित, IPC-610E अनुरूप

• निर्यात बजार: उत्तर अमेरिका, दक्षिण अमेरिका, यूरोप, एशिया, ओशिनिया
