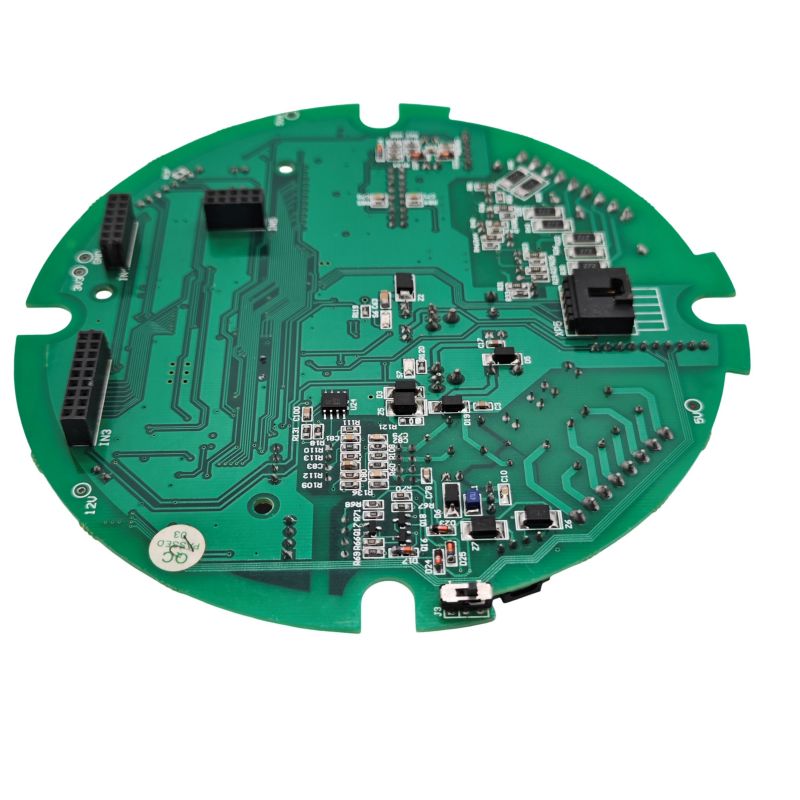

कसरी विश्वसनीय रोपण लाइट PCBA बनाउने
रोपण बत्तीहरू (बागवानी एलईडी फिक्स्चरहरू) आवश्यक परिस्थितिहरूमा काम गर्छन्: 12-16 घण्टा निरन्तर दैनिक सञ्चालन, उच्च आर्द्रता वातावरण (60-90% RH), र महत्त्वपूर्ण थर्मल तनाव। PCBA सम्पूर्ण फिक्स्चरको मेरुदण्ड हो---यहाँ असफलता भनेको बाली नोक्सान र ऊर्जा बर्बाद हुनु हो।
औद्योगिक र कृषि क्षेत्रहरूमा पावर इलेक्ट्रोनिक्स र PCB निर्माणमा 20 वर्षको अनुभवको साथ, मैले सयौं ग्रो लाइट फिल्ड विफलताहरूको विश्लेषण गरेको छु। यो गाइडले सामग्री चयन, थर्मल व्यवस्थापन, स्पेक्ट्रम डिजाइन, र प्रकाश PCBA रोपणको लागि प्रमाणित विश्वसनीयता मापदण्डहरू समावेश गर्दछ।
एक रोपण प्रकाश PCBA के गर्नुपर्छ
एक रोपण प्रकाश PCBA कृत्रिम प्रकाश मार्फत बोट प्रकाश संश्लेषण समर्थन गर्दछ। मानक प्रकाशको विपरीत, बागवानी PCBA ले विशिष्ट तरंग लम्बाइ (फुल फुल्नको लागि रातो, वनस्पति वृद्धिको लागि नीलो) निरन्तर उच्च-शक्ति सञ्चालनको प्रबन्ध गर्नुपर्दछ।
रोपण प्रकाश PCBA को आवश्यक कार्यहरू:
- स्पेक्ट्रल आउटपुट नियन्त्रण:विचलन ≤±5nm संग सटीक तरंगदैर्ध्य (660nm रातो, 450nm नीलो) मा LED चिपहरू ड्राइभ गर्दछ
- थर्मल अपव्यय:समयपूर्व लुमेन मूल्यह्रास रोक्न LED जंक्शनहरूबाट तातो हटाउँछ
- शक्ति नियमन:LED स्ट्रिङका लागि AC इनपुट (85-265V) वा DC इनपुट (12-52V) लाई स्थिर स्थिर वर्तमानमा रूपान्तरण गर्दछ
- पर्यावरण संरक्षण:ग्रीनहाउस आर्द्रता र तापमान स्विंग को सामना गर्दछ
मानक एलईडी PCBA बाट मुख्य भिन्नता:प्रकाश PCBAs रोप्न उच्च शक्ति घनत्व (40W देखि 200W+ प्रति बोर्ड) र विभिन्न बाली प्रकारका लागि विशिष्ट स्पेक्ट्रम ट्युनिङ आवश्यक छ।
कोर प्राविधिक निर्दिष्टीकरण
वृद्धि चरण द्वारा वर्णक्रमीय आवश्यकताहरू
ग्रोथ स्टेज डोमिनेन्ट तरंगदैर्ध्य सामान्य रातो: नीलो अनुपात आवेदन वनस्पति (पातहरू/डाँठहरू) 450nm (नीलो) 3:1 देखि 4:1 सलाद, जडिबुटी, पातदार हरियो फूल फुल्ने / फलफूल660nm (रातो) 5:1 देखि 9:1, मरिचको पातहरू स्पेक्ट्रम 400-700nm + व्हाइट वेरिएबल पूरक ग्रीनहाउस प्रकाश
हालको बागवानी एलईडी मापदण्ड र निर्माता विनिर्देशहरूमा आधारित।
इलेक्ट्रिकल र पावर निर्दिष्टीकरण
प्यारामिटर कम पावर (घर/DIY) मिड पावर (व्यावसायिक) उच्च शक्ति (ठाडो फार्म) कुल पावर10W-40W40W-120W120W-300W+इनपुट भोल्टेज12V-24V DC45-52V DC48V DC वा AC 85-265 Current च्यानल350mA-700mA700mA-1500mA1500mA-2800mAcurrent विचलन±5%±2%±1% पावर रूपान्तरण दक्षता>85%>90%>93%
पावर दायराहरू व्यावसायिक रोपण प्रकाश PCBA विशिष्टताहरूबाट व्युत्पन्न।
भौतिक र थर्मल निर्दिष्टीकरण
प्यारामिटर FR4 मानक एल्युमिनियम MCPCBCcopper MCPCB थर्मल चालकता0.3-0.5 W/m·K1-9 W/m·K200-400 W/m·KCopper Weight1 oz1-2 oz2-3 ozLayer Count2-4 layers1-2 layers1-2 लेयरहरू °Cmp3 °Cmp3 लेयर माक्स सतह70°C सतह विशिष्ट अनुप्रयोग कम-शक्ति (<30W) धेरै व्यावसायिक बत्तीहरू चरम उच्च-शक्ति
बागवानी अनुप्रयोगहरूको लागि PCB निर्माण मापदण्डहरूमा आधारित।
PCB सामग्री चयन: विश्वसनीयता को लागी महत्वपूर्ण
PCB सामाग्री को छनोट सीधा रोपण प्रकाश आयु र प्रदर्शन निर्धारण गर्दछ।

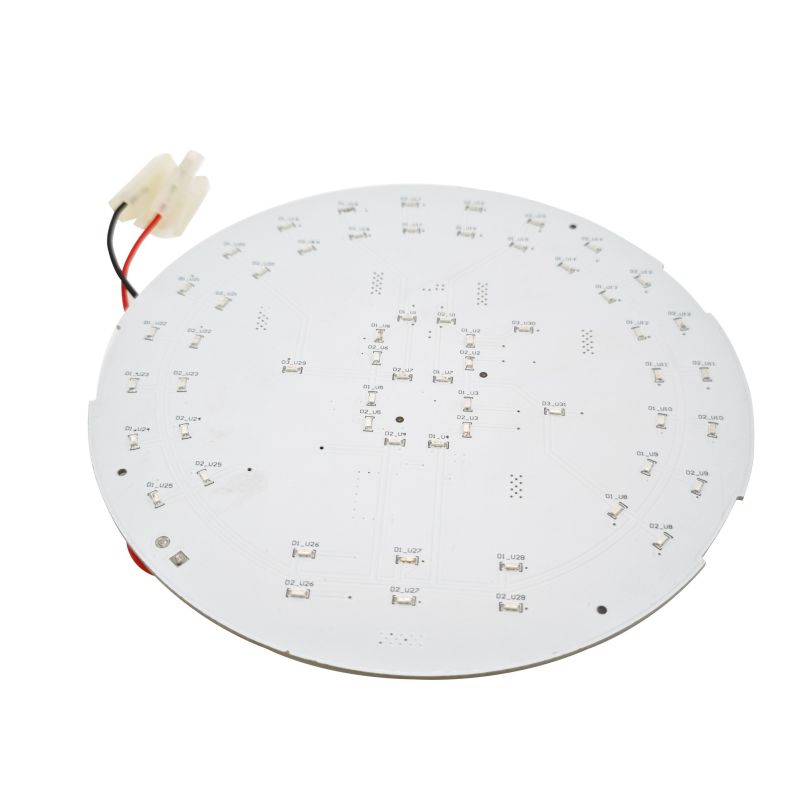

एल्युमिनियम MCPCB (रोपण बत्तीको लागि सबैभन्दा सामान्य)
व्यावसायिक रोपण लाइट PCBAs को 80% भन्दा बढी एल्युमिनियम MCPCBs को खाता छ। तिनीहरू थर्मल प्रदर्शन र लागतको उत्कृष्ट सन्तुलन प्रदान गर्छन्।
प्यारामिटर स्ट्यान्डर्ड एल्युमिनियम उच्च प्रदर्शन एल्युमिनियम थर्मल चालकता1-3 W/m·K5-9 W/m·KDielectric तह मोटाई50-100µm75-150µmब्रेकडाउन भोल्टेज2-3 kV3-5 kVCost प्रति m² (थोक) ~$ 30
कहिले एल्युमिनियम छनौट गर्ने:40W देखि 200W सम्म धेरै व्यावसायिक रोपण बत्तीहरू। 1-3 W/m·K एल्युमिनियम PCB मानक LED घनत्वहरूको लागि पर्याप्त छ।
FR4 (लागत-संवेदनशील वा कम-शक्ति)
FR4 रोपण प्रकाश PCBAs को लागि मात्र उपयुक्त छन्:
- 30W अन्तर्गत कम-शक्ति फिक्स्चर
- बाह्य heatsinks संग डिजाइन
- छोटो अवधि वा शौक अनुप्रयोगहरू
सीमा:FR4 प्रभावकारी रूपमा गर्मी फैलाउन सक्दैन। LED जंक्शन तापमान बराबरको एल्युमिनियम MCPCB डिजाइनहरू भन्दा 15-25 डिग्री सेल्सियस बढ्छ।
सिरेमिक PCBA (प्रिमियम / उच्च-विश्वसनीयता)
सिरेमिक सब्सट्रेटहरू (एल्युमिना वा एल्युमिनियम नाइट्राइड) ले डाइलेक्ट्रिक तहलाई पूर्ण रूपमा हटाउँछ, २०-२००+ W/m·K को थर्मल चालकता प्राप्त गर्दछ।
यसका लागि उत्तम:चरम उच्च-शक्ति घनत्व (>3 W/cm²) वा पूर्ण विश्वसनीयता चाहिने अनुप्रयोगहरू।
निरन्तर सञ्चालनको लागि थर्मल व्यवस्थापन
रोपण बत्तीहरू दैनिक १२-१६ घण्टा, प्रति वर्ष ३६५ दिन चल्छन्। थर्मल व्यवस्थापन # 1 विश्वसनीयता कारक हो।
थर्मल पथ अनुकूलन
औंठाको नियम:LED जंक्शन तापमानमा प्रत्येक 10 डिग्री सेल्सियस कमीको लागि, आयु दोब्बर हुन्छ।
डिजाइन तत्व आवश्यकता प्रमाणीकरण विधि LED प्याड अन्तर्गत थर्मल भियास न्यूनतम 9 via (0.3 मिमी व्यास) प्रति LEDX-रे निरीक्षण भराई भरिएको र तामा वा epoxyCross-सेक्शनले तामा फैलाउनको लागि कपर क्षेत्र 300-500mm² प्रति उच्च-शक्ति LEDSPCB लाई समीक्षा गर्नुहोस् कभरेज (कुनै ठूलो खाली छैन) एक्स-रे, शून्य <25% सतहको तापक्रम (पूर्ण लोडमा) 60 डिग्री सेल्सियस भन्दा कम (एलईडी प्याड क्षेत्र) थर्मल इमेजिङ
थर्मल इन्टरफेस सामग्री (TIM)
MCPCB र फिक्स्चर heatsink बीच:
- आवश्यक TIM:सिलिकन वा सिरेमिक थर्मल प्याड (न्यूनतम 3 W/m·K)
- मोटाई:0.5 मिमी देखि 1.5 मिमी
- सङ्कुचन:20-30% हावा अंतर हटाउन
हालको ट्रेसहरूको लागि तामाको वजन
वर्तमान प्रति ट्रेसन्यूनतम तामाको तौल सिफारिस गरिएको तामाको वजन<500mA1 oz1 oz500mA-1.5A1 oz2 oz1.5A-3A2 oz2 oz2 oz सँग सोल्डर ओपनिंग3A+2 oz समानान्तर ट्रेसहरू 3 oz
बागवानी प्रकाशको लागि IPC-2221 वर्तमान क्षमता मापदण्डहरूमा आधारित।
स्पेक्ट्रम डिजाइन र तरंगदैर्ध्य नियन्त्रण
बिरुवाहरूलाई विभिन्न विकास चरणहरूको लागि विशिष्ट प्रकाश स्पेक्ट्रा चाहिन्छ। PCBA ले यी तरंगदैर्ध्यहरूलाई सटीकताका साथ डेलिभर गर्नुपर्छ।
रोपण बत्तीहरूको लागि मानक तरंग लम्बाइ
वेभलेन्थ कलर फंक्शनएलईडी चिप प्रकार ४५०-४६०nmRoyal BlueVegetative वृद्धि, क्लोरोफिल अवशोषण नीलो LED660-665nmDeep RedFlowering, fruiting, photomorphogenesisRed LED730-740nmFar RedEmerson प्रभावमा LED3000K-5000KWhiteFull Spectrum, Visual ComfortWhite LED
रातो: नीलो अनुपात सिफारिसहरू
बिरुवाको प्रकार सिफारिस गरिएको रातो: नीलो अनुपातनोटहरू पातदार सागहरू (लेटुस, पालक) 3:1 देखि 4:1 कम्प्याक्ट वृद्धिको लागि उच्च नीलो फलफूल बिरुवाहरू (टमाटर, मरिच) 5:1 देखि 9:1 फूल/फल विकासको लागि उच्च रातो जडिबुटी (तुलसी, 1 सिलिन्च: 1 सिलेन्ट्रो 6) स्पेक्ट्रम पूर्ण चक्र भांग ४:१ (शाकाहारी) देखि ८:१ (फूल) समायोज्य स्पेक्ट्रम रुचाइएको
उद्योग स्रोतहरूबाट बागवानी एलईडी डिजाइन दिशानिर्देशहरूमा आधारित।
तरंगदैर्ध्य स्थिरताको लागि हालको नियन्त्रण
LED तरंगदैर्ध्य वर्तमान भिन्नता संग परिवर्तन। वर्णक्रमीय शुद्धता कायम राख्न:
- अधिकतम वर्तमान विचलन:सबै LED स्ट्रिङहरूमा ±2%
- सिफारिस गरिएको विचलन:प्रिमियम डिजाइनहरूको लागि ±1%
- मापन विधि:श्रृंखला प्रतिरोधक भोल्टेज ड्रप वा इनलाइन वर्तमान मीटर
चालक टोपोलोजी र सर्किट डिजाइन
स्थिर वर्तमान बनाम स्थिर भोल्टेज
रोपण प्रकाश PCBAs आवश्यक छनिरन्तर वर्तमान ड्राइवप्रत्येक एलईडी स्ट्रिङको लागि स्थिर तरंगदैर्ध्य कायम राख्न र थर्मल रनअवेलाई रोक्न।
टोपोलोजीका लागि उत्तम फाइदाहरू बेफाइदाहरू रेखीय स्थिर वर्तमान कम पावर (<30W)सरल, कम EMIIIIIIIIIIIIIIIIIIIIIIIIIIFIFFIENT उच्च भोल्टेज ड्रपबक कन्भर्टरमध्यम पावर (30-100W), Vin > VfEfficient (90-95%) Inductor आवश्यक छ, VFLEDBFN-VLEBB-Noise को साथ स्विच गर्दै क्षमता उच्च घटक गणना बहु-च्यानल स्थिर वर्तमान उच्च शक्ति (> 100W), ट्युनेबल स्पेक्ट्रम व्यक्तिगत च्यानल नियन्त्रण, उच्च दक्षता जटिल, उच्च लागत
सुरक्षा सर्किट आवश्यक छ
सुरक्षा प्रकारको कम्पोनेन्ट स्पेसिफिकेशन रिवर्स पोलारिटी स्कॉट्की डायोड वा P-FETBlocks नकारात्मक भोल्टेज inputOver-voltageTVS diodeClamp मा 1.2x अधिकतम inputOver-current (प्रति च्यानल) PTC फ्यूज वा सेन्स रेसिस्टर + cutoffTrip 1.3DDESKVD मा वर्तमान सुरक्षा ± 1.3x deskVs मा न्यूनतम
बढ्दो कोठाहरूको लागि वातावरणीय संरक्षण
रोपण बत्तीहरू उच्च आर्द्रता वातावरणमा काम गर्छन् (60-90% RH)। भरपर्दो सञ्चालनको लागि नमी संरक्षण अनिवार्य छ।
कन्फर्मल कोटिंग आवश्यकताहरू
कोटिंग प्रकार आवेदन विधि पुन: कार्यक्षमता एक्रिलिक (एआर) सामान्य बागवानी स्प्रे वा dipEasySilicone (SR) अत्यधिक आर्द्रता, लचिलो PCBS चयनात्मक स्प्रे कठिन यूरेथेन (UR) नुनिलो पानी वा रासायनिक एक्सपोजरको लागि उत्तम
न्यूनतम कोटिंग मोटाई:०.०३ मिमी (१.२ मिलि)
नमी संरक्षण चेकलिस्ट
- कन्फर्मल कोटिंगसबै सोल्डर जोडहरू र खुला तामा माथि
- पोटिङकनेक्टरहरू र उच्च-भोल्टेज क्षेत्रहरूको लागि (चरम वातावरणको लागि वैकल्पिक)
- सील जडानहरू(बाहिरी वा उच्च आर्द्रता ग्रीनहाउसहरूको लागि न्यूनतम IP65)
- ENIG सतह समाप्त(तामा जंग रोक्छ; HASL सिफारिस गरिएको छैन)
परिचालन वातावरण सीमाहरू
प्यारामिटरइनडोर ग्रोग्रीनहाउस बाहिरी आर्द्रता दायरा40-70% RH60-90% RH10-100% RH तापक्रम दायरा15-30°C-5 देखि 40°C-20 देखि 50°C न्यूनतम IP रेटिंग IP20 (इनडोर ड्राई) IP44 (spl6a)
रोपण लाइट PCBA लेआउट नियमहरू
नियम १: पावर र सिग्नल अलग गर्नुहोस्
- AC/DC इनपुट खण्डलाई LED ड्राइभ ट्रेसहरूबाट अलग राख्नुहोस्
- न्यूनतम क्रीपेज दूरी: उच्च-भोल्टेज र कम-भोल्टेज क्षेत्रहरू बीच 3mm
नियम २: उच्च-वर्तमान लूपहरू छोटो पार्नुहोस्
- LED ड्राइभरहरू LED कनेक्टरहरूको सकेसम्म नजिक राख्नुहोस्
- EMI कम गर्न लुप क्षेत्र न्यूनतम गर्नुहोस्
नियम 3: LEDs को लागि थर्मल प्याड डिजाइन
- प्रत्येक एलईडी थर्मल प्याडलाई न्यूनतम ९ थर्मल वियास (०.३ मिमी) चाहिन्छ।
- Vias भरिएको हुनुपर्छ र सोल्डरबिलिटीको लागि क्याप गरिएको हुनुपर्छ
नियम 4: जमिनको लागि तामा खन्याए
- तह २ मा ठोस ग्राउन्ड प्लेन प्रयोग गर्नुहोस् (२-तह MCPCB को लागि, जमीन धातुको कोर हो)
- FR4 डिजाइनहरूको लागि: न्यूनतम विभाजनको साथ समर्पित ग्राउन्ड लेयर
नियम ५: डेजी-चेन पावर वितरण
- लामो रैखिक रोपण प्रकाश PCBAs को लागि (1500mm सम्म), एक केन्द्रीय बस को रूप मा रूट पावर ट्रेस
- बसबाट प्रत्येक LED खण्डलाई फिड गर्नुहोस्, अघिल्लो खण्डको अन्त्यबाट होइन
निर्माण र विधानसभा आवश्यकताहरू
लाइट PCBA रोपणको लागि एसएमटी विधानसभा निर्दिष्टीकरण
प्यारामिटर आवश्यकता प्रमाणीकरण सोल्डर पेस्ट-फ्री (SAC305 वा समान) RoHS अनुपालन
लाइट PCBA रोपणको लागि गुणस्तर परीक्षण
TestMethodPass/Fal CriteriaIn-Circuit Test (ICT)स्वचालित प्रोब फिक्स्चर उपस्थित सबै कम्पोनेन्टहरू, सही मान LED polarity checkDiode मोड वा भिजुअल इन्स्पेक्शन १००% सही अभिमुखीकरण थर्मल इमेजिङ पूर्ण loadIR क्यामेरामा १ घन्टा सञ्चालन पछि हटस्पट >70°C (padSp6) लक्षित प्रमाणीकरण स्पेक्ट्रोमिटर (0.1nm रिजोल्युसन) specBurn-in test24-48 घण्टाबाट तरंग लम्बाइ विचलन ≤±5nm पूर्ण शक्तिमा, कोठाको परिवेश कुनै LED विफलता, कुनै फ्लिकर छैन
व्यावसायिक रोपण प्रकाश PCBA उत्पादनको लागि, यी प्यारामिटरहरूको 100% परीक्षण सिफारिस गरिएको छ:
- एलईडी ध्रुवता जाँच(स्वचालित अप्टिकल निरीक्षण)
- मिलाप संयुक्त गुणस्तर(सबै पावर कम्पोनेन्टहरूमा AOI)
- खुला/छोटो परीक्षण(फ्लाइङ प्रोब वा नङको ओछ्यान)
- थर्मल प्रमाणीकरण(नमूना आधार, उत्पादनको 10%)
रोपण लाइट PCBA FAQs
Q1: उच्च शक्ति (200W+) रोपण प्रकाशको लागि उत्तम PCB सामग्री के हो जुन दैनिक 18 घण्टा चल्छ?
A:उच्च शक्ति निरन्तर सञ्चालनको लागि,न्यूनतम 3 W/m·K थर्मल चालकताको साथ एल्युमिनियम MCPCBमानक छनोट हो। यहाँ वास्तविक क्षेत्र डाटामा आधारित निर्णय म्याट्रिक्स छ:
पावर स्तर सिफारिस गरिएको सामग्री थर्मल चालकता अपेक्षित जीवनकाल40W-100W मानक एल्युमिनियम MCPCB (1-2 W/m·K)1-2 W/m·K30,000-50,000 घण्टा100W-200Wउच्च-कार्यक्षमता एल्युमिनियम · (3-5m·) W/m·K50,000-70,000 घण्टा200W-300W+ प्रिमियम एल्युमिनियम (5-9 W/m·K) वा तांबे core5-9+ W/m·K70,000-100,000 घण्टा
उच्च शक्तिको लागि किन FR4 भन्दा माथि एल्युमिनियम:200W रोपण प्रकाशले महत्त्वपूर्ण गर्मी उत्पन्न गर्दछ। FR4 मा इन्सुलेटरको रूपमा काम गर्ने, ०.३-०.५ W/m·K मात्र थर्मल चालकता छ। LED जंक्शन तापमान मिनेट भित्र 100°C नाघेको छ, जसले द्रुत लुमेन ह्रास (6 महिना भित्र 30-50% नोक्सान) निम्त्याउँछ।
सिरेमिक PCBA वैकल्पिक:चरम विश्वसनीयताका लागि वा PCB साइज गम्भीर रूपमा सीमित हुँदा (उच्च शक्ति घनत्व >3 W/cm²), सिरेमिक सब्सट्रेटहरू (एल्युमिना वा एल्युमिनियम नाइट्राइड) ले डाइलेक्ट्रिक तहलाई पूरै हटाउँछ, २०-२००+ W/m·K प्राप्त गर्दछ। यद्यपि, लागत एल्युमिनियम MCPCB भन्दा 3-5x बढी छ।
अधिकांश व्यावसायिक उत्पादकहरूको लागि तल्लो रेखा:उच्च प्रदर्शन एल्युमिनियम MCPCB (5 W/m·K) ले 200W+ फिक्स्चरहरूको लागि लागत र विश्वसनीयताको उत्कृष्ट सन्तुलन प्रदान गर्दछ।
Q2: मैले मेरो रोपण प्रकाश PCBA को लागि आवश्यक तामाको वजन ट्रेस ओभरहेटिंग रोक्न कसरी गणना गर्ने?
A:यी बागवानी-विशेष दिशानिर्देशहरूको साथ IPC-2221 सूत्र प्रयोग गर्नुहोस्। उच्च-शक्ति रोपण बत्तीहरूमा ट्रेस ओभरहेटिंग एक सामान्य विफलता मोड हो।
चरण 1 - प्रति ट्रेस आफ्नो अधिकतम वर्तमान निर्धारण:
48V मा एक सामान्य 100W रोपण प्रकाशको लागि: वर्तमान = 100W / 48V = 2.08A प्रति स्ट्रिङ
चरण 2 - तपाईंको स्वीकार्य तापमान वृद्धि (ΔT) छनौट गर्नुहोस्:
- 10 डिग्री सेल्सियस वृद्धि:50,000+ घन्टा जीवनको लागि रूढिवादी (व्यावसायिक लागि सिफारिस गरिएको)
- 20 डिग्री सेल्सियस वृद्धि:उपभोक्ता-ग्रेडको लागि स्वीकार्य
- 30 डिग्री सेल्सियस वृद्धि:उच्च जोखिम --- ट्रेसले समयसँगै सोल्डर जोइन्टहरूलाई कमजोर पार्छ
चरण 3 - हालको आधारमा तामाको वजन चयन गर्नुहोस्:
हालको १ औंस कपर आवश्यक चौडाइ (ΔT=20°C)2 oz कपर आवश्यक चौडाइ (ΔT=20°C) सिफारिस1A30 mils (0.76mm) 15 mils (0.38mm) 1 oz स्वीकार्य2A70 mils (1.78mm) 35.78mm (1.78mm) पूर्व 0202mm mils (3.05mm)60 mils (1.52mm)2 oz न्यूनतम 5A220 mils (5.59mm)110 mils (2.79mm)3 oz सिफारिस गरिएको छ
चरण 4 - सरलीकृत सूत्र प्रयोग गरेर गणना गर्नुहोस् (बाह्य ट्रेसहरूको लागि, 2 औंस तामा):
चौडाइ (मिल्स) = वर्तमान (Amps) × 35 (ΔT = 20°C को लागि)
2.08A को लागि उदाहरण: 2.08 × 35 = 73 mils (1.85mm) न्यूनतम चौडाइ
20% सुरक्षा मार्जिन थप्दै:७३ × १.२ = ८८ मिलि (२.२३ मिमी)
प्रकाश PCBA रोपणको लागि व्यावसायिक सिफारिस:
- 2 औंस तामा न्यूनतम प्रयोग गर्नुहोस्सबै ट्रेस बोक्ने > 1A को लागी
- 3 औंस तामा प्रयोग गर्नुहोस्>3A बोक्ने ट्रेसहरूको लागि वा बोर्ड ठाउँ सीमित हुँदा
- सोल्डर मास्क खोल्ने थप्नुहोस्उच्च-वर्तमान ट्रेसहरूमा---अतिरिक्त सोल्डरले हालको क्षमता २०-४०% बढाउँछ
प्रमाणीकरण विधि:प्रोटोटाइप विधानसभा पछि, पूर्ण लोडमा इन्फ्रारेड क्यामेराको साथ ट्रेस तापमान मापन गर्नुहोस्। यदि कुनै ट्रेस 70 डिग्री सेल्सियस भन्दा बढि छ भने, तामाको वजन बढाउनुहोस् वा ट्रेस फराकिलो गर्नुहोस्।
Q3: प्रकाश PCBA रोपण गर्दा असमान प्रकाश आउटपुट वा झिलमिलाहटको कारण के हुन्छ, र मैले यसलाई कसरी ठीक गर्ने?
A:असमान प्रकाश आउटपुट र फ्लिकरिंग सामान्यतया कारण होसमानान्तर एलईडी तारहरू बीचको हालको बेमेलवाअपर्याप्त बल्क क्षमता। यहाँ निदान अनुक्रम छ:
मूल कारण १ - समानान्तर स्ट्रिङहरूमा हालको बेमेल (सबैभन्दा सामान्य):
जब धेरै LED स्ट्रिङहरू एकल स्थिर वर्तमान ड्राइभरसँग समानान्तरमा जडान हुन्छन्, फर्वार्ड भोल्टेज (Vf) मा साना भिन्नताहरूले एउटा स्ट्रिङलाई अरूको तुलनामा बढी प्रवाह तान्न सक्छ। सबैभन्दा तातो स्ट्रिङले सबैभन्दा करेन्ट तान्छ, थप तातो हुन्छ (तापमानसँगै Vf घट्छ), र अझ बढी वर्तमान --- थर्मल रनअवे तान्छ।
समाधान:
- एक प्रयोग गर्नुहोस्प्रति स्ट्रिङ अलग स्थिर वर्तमान चालक(उच्च शक्ति को लागी रुचाइएको)
- वा थप्नुहोस्सन्तुलन प्रतिरोधकहरू(0.5-2Ω) प्रत्येक स्ट्रिङसँग शृङ्खलामा वर्तमान बराबर गर्न
- प्रतिरोधक वाटेज: P = I² × R (जस्तै, 1A² × 1Ω = 1W प्रतिरोधक)
मूल कारण 2 - ड्राइभर आउटपुटमा अपर्याप्त बल्क क्यापेसिटन्स:
पल्स-चौडाइ मोड्युलेटेड (PWM) डिमिङले आउटपुट क्यापेसिटन्स धेरै सानो भएमा देखिने फ्लिकर सिर्जना गर्दछ। LED प्रवाह प्रत्येक PWM चक्रको साथ बढ्छ र खस्छ।
PWM फ्रिक्वेन्सीन्यूनतम बल्क क्यापेसिटन्स फ्लिकर भिजिबिलिटी100-200 Hz1000µF+ धेरै मानिसहरूले देख्न सक्ने500-1000 Hz470µFFlicker केहि1000-4000 Hz100µF द्वारा पत्ता लगाउन मिल्ने सामान्य रूपमा फ्लिकर-मुक्त Hz1000N00Nvisible Flicker आवश्यक छ
समाधान:100-470µF इलेक्ट्रोलाइटिक क्यापेसिटर LED आउटपुटमा थप्नुहोस्, साथै उच्च-फ्रिक्वेन्सी फिल्टरिङका लागि 10µF सिरेमिक क्यापेसिटर।
मूल कारण 3 - LED जडानहरूमा कमजोर सोल्डर जोडहरू:
LED प्याडमा क्र्याक वा चिसो सोल्डर जोइन्टले बीच-बीचमा जडान सिर्जना गर्दछ। बोर्ड तातो र चिसो हुँदा LED झिलिमिली, मधुरो वा पूर्ण रूपमा असफल हुन सक्छ।
पत्ता लगाउने विधि:
- प्रकाश चलिरहेको बेला प्लास्टिकको उपकरणले प्रत्येक एलईडीलाई बिस्तारै ट्याप गर्नुहोस्
- यदि झिलमिलाहट भयो भने, सोल्डर जोइन्ट रिफ्लो गर्नुहोस्
- SMT LEDs को लागि, प्याड वरिपरि दरारहरूको लागि म्याग्निफिकेसन अन्तर्गत निरीक्षण गर्नुहोस्
मूल कारण 4 - अपर्याप्त ट्रेस चौडाइ भोल्टेज ड्रपको कारण:
उच्च पावर स्ट्रिङहरूमा लामो, साँघुरो ट्रेसहरूले भोल्टेज ड्रप सिर्जना गर्दछ। ट्रेसको टाढाको छेउमा रहेको LED ले चालकको नजिकको भन्दा कम विद्युत् प्राप्त गर्दछ।
समाधान:
- भोल्टेज ड्रप गणना गर्नुहोस्: V_drop = I × R_trace
- 2A स्ट्रिङको लागि 100mil (2.54mm) 1oz ट्रेस 24 इन्च भन्दा बढी: R ≈ 0.24Ω, V_drop ≈ 0.48V
- यो स्वीकार्य हुन सक्छ। V_drop>0.5V को लागि, ट्रेस चौडाइ बढाउनुहोस् वा 2oz तामा प्रयोग गर्नुहोस्
द्रुत प्रमाणीकरण:प्रत्येक स्ट्रिङमा पहिलो LED र अन्तिम LED मा भोल्टेज मापन गर्नुहोस्। यदि भिन्नता 0.3V भन्दा बढी छ भने, ट्रेस डिजाइन अपग्रेड गर्नुहोस्।
लाइट PCBA रोपणको लागि उत्पादन परीक्षण चेकलिस्ट
ठूलो उत्पादनको लागि रोपण प्रकाश PCBA अनुमोदन गर्नु अघि, यी पाँच परीक्षणहरू प्रमाणित गर्नुहोस्:
| परीक्षण | विधि | पास/फेल मापदण्ड |
|---|---|---|
| स्पेक्ट्रल आउटपुट | एकीकरण क्षेत्र वा स्पेक्ट्रोमिटर | लक्ष्यबाट तरंगदैर्ध्य विचलन ≤±5nm |
| थर्मल प्रदर्शन | पूर्ण लोडमा 1 घण्टा पछि IR क्यामेरा | कुनै बिन्दु >70 डिग्री सेल्सियस; एलईडी प्याड <60 डिग्री सेल्सियस |
| हालको ब्यालेन्स | प्रत्येक समानान्तर स्ट्रिङमा वर्तमान नाप्नुहोस् | स्ट्रिङहरू बीचको विचलन <5% |
| आर्द्रता प्रतिरोध | ४८ घण्टाको लागि ४०°C मा ८५% RH, संचालित | कुनै जंग, कुनै झिलमिलाहट, कुनै विफलता |
| जीवनकाल प्रमाणीकरण (त्वरित) | 85°C/85% RH, 1000 घण्टा (THB परीक्षण) | लुमेन मूल्यह्रास <10% |
व्यावसायिक अर्डरहरूको लागि:थर्मल इमेजिङ रिपोर्टहरू र स्पेक्ट्रल प्रमाणीकरण डाटा सहित PPAP (उत्पादन भाग स्वीकृति प्रक्रिया) कागजातहरू अनुरोध गर्नुहोस्।
सारांश: भरपर्दो रोपण लाइट PCBA चेकलिस्ट
डिजाइन तत्व आवश्यकता PCB सामग्री एल्युमिनियम MCPCB (1-9 W/m·K) धेरैका लागि; FR4 मात्र कम पावरको लागि (<30W) पावर ट्रेसहरूको लागि तामाको वजन 2 औंस न्यूनतम; सिग्नल थर्मल व्यवस्थापन ९+ थर्मल वियास प्रति एलईडीको लागि १ औंस; PCBA र heatsink बीच TIM; सतहको तापमान <60° CS स्पेक्ट्रम नियन्त्रण रातो (660nm), निलो (450nm); फसलमा आधारित अनुपात; वर्तमान विचलन <±2% चालक टोपोलोजी प्रति स्ट्रिङ स्थिर वर्तमान; स्पेक्ट्रम ट्युनिंगको लागि अलग चालक च्यानलहरू नमी सुरक्षाकन्फर्मल कोटिंग (एक्रेलिक वा सिलिकन); ENIG सतह समाप्त; सिल गरिएको जडानकर्ताहरू वर्तमान सन्तुलन समानान्तर स्ट्रिङहरूका लागि अलग ड्राइभरहरू वा ब्यालेन्सिङ प्रतिरोधकहरू प्रमाणीकरणहरूRoHS, UL (व्यावसायिक फिक्स्चरहरूको लागि) परीक्षण स्पेक्ट्रल, थर्मल, हालको सन्तुलन, आर्द्रता प्रतिरोध, THB एक्सेलेरेटेड एजिङ
भरपर्दो रोपण प्रकाश PCBA ले उचित थर्मल व्यवस्थापन (एल्युमिनियम MCPCB, 2+ oz तामा, थर्मल वियास), सटीक स्पेक्ट्रम नियन्त्रण (स्थिर वर्तमान ड्राइभ, तरंग लम्बाइ विचलन ≤±5nm), र वातावरणीय सुरक्षा (कन्फर्मल कोटिंग, सील जडानहरू) लाई संयोजन गर्दछ। सबैभन्दा सामान्य फिल्ड विफलता --- असमान प्रकाश आउटपुट, फ्लिकरिङ, र समयपूर्व एलईडी विफलता --- अपर्याप्त थर्मल डिजाइन वा समानान्तर तारहरू बीच वर्तमान बेमेलको ट्रेस। व्यावसायिक बढ्दो वातावरणमा 50,000+ घण्टा सञ्चालन प्राप्त गर्न 2 oz तामा, प्रति च्यानल अलग स्थिर वर्तमान ड्राइभरहरू, र थर्मल प्रमाणीकरण परीक्षणलाई प्राथमिकता दिनुहोस्।
