उपभोक्ता इलेक्ट्रोनिक्स र पीसीबी निर्माणमा 20 वर्षको अनुभवको साथ, मैले हजारौं छत लाइट असेम्बलीहरूको समीक्षा गरेको छु। यो गाइडले सामग्री चयन, थर्मल व्यवस्थापन, चालक टोपोलोजीहरू, र छत प्रकाश PCBA डिजाइनको लागि विशिष्ट अनुपालन आवश्यकताहरू समावेश गर्दछ।
छत लाइट PCBA के गर्नुपर्छ

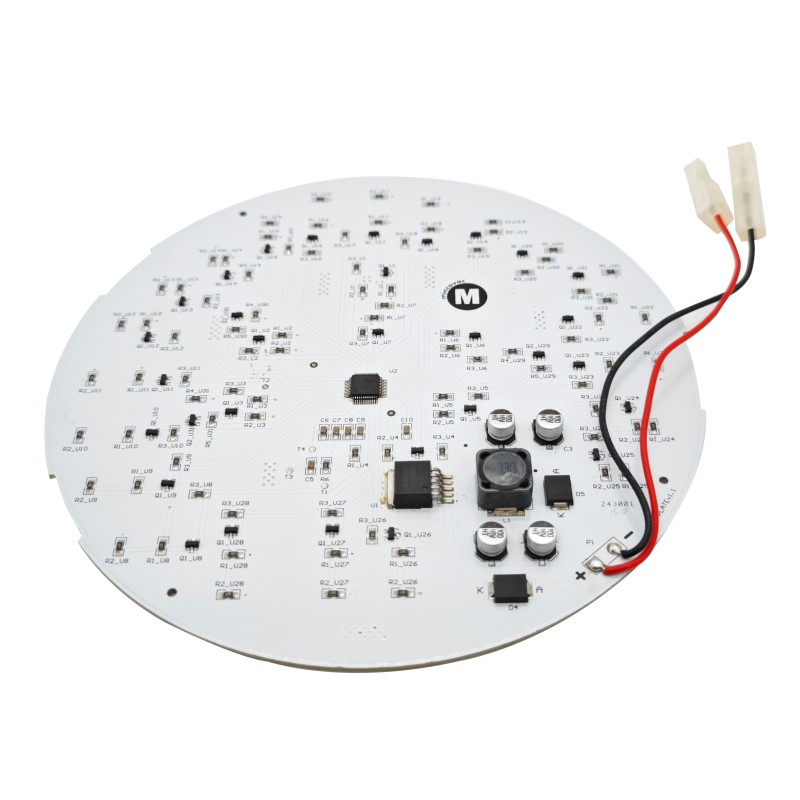

छतको प्रकाश PCBA (प्रिन्टेड सर्किट बोर्ड असेंबली) ले एलईडी प्रकाश स्रोतलाई नियन्त्रण र शक्ति दिन्छ। एक खाली PCB को विपरीत, एक PCBA ले बोर्डमा सोल्डर गरिएका सबै कम्पोनेन्टहरू समावेश गर्दछ---LEDs, ड्राइभरहरू, प्रतिरोधकहरू, क्यापेसिटरहरू, र कनेक्टरहरू।
छत प्रकाश PCBA को प्राथमिक कार्यहरु:
- AC-to-DC रूपान्तरण (यदि एकीकृत चालक):LEDs को लागि 110-277V AC लाई कम भोल्टेज DC मा रूपान्तरण गर्दछ
- स्थिर वर्तमान नियमन:इनपुट भोल्टेज उतार-चढ़ावको बावजुद स्थिर एलईडी वर्तमान कायम राख्छ
- थर्मल व्यवस्थापन:समयपूर्व विफलता रोक्नको लागि एलईडी जंक्शनहरूबाट टाढा तातो सञ्चालन गर्दछ
- डिमिङ नियन्त्रण (वैकल्पिक):भित्ता डिमरहरूसँग इन्टरफेसहरू (0-10V, TRIAC, वा PWM)
बेयर PCB बाट भिन्नता:एक खाली PCB मा तामा ट्रेस र प्याड छ तर कुनै घटक छैन। एक PCBA पूर्ण रूपमा भेला गरिएको छ र लाइट फिक्स्चरमा स्थापना गर्न तयार छ।
कोर प्राविधिक निर्दिष्टीकरण
इनपुट पावर प्यारामिटरहरू
प्यारामिटर मानक दायरा उच्च-प्रदर्शन दायराइनपुट भोल्टेज (AC)110-120V (US) वा 220-240V (EU) 90-277V (सार्वभौमिक) इनपुट फ्रिक्वेन्सी50/60 Hz50/60 HzPower Factor (PF)>0.70 (consumer) (THD) <20% <15% (DLC आवश्यकता) सर्ज प्रोटेक्शन1 kV (आधारभूत) 2-4 kV (व्यावसायिक)
पावर कारक र THD आवश्यकताहरू प्रति ऊर्जा तारा र DLC मापदण्डहरू।
एलईडी आउटपुट निर्दिष्टीकरण
प्यारामिटर कम पावर मध्यम पावर उच्च पावर कुल लुमेन आउटपुट800-1500 lm (60W इन्क्यान्डेसेन्ट प्रतिस्थापन गर्दछ) 1500-3000 lm3000-5000 lm+ LEDs को संख्या18-4848-100100-200+ LED वर्तमान m0501-500A mA300-700 mATotal Power8-15W15-30W30-60W
भौतिक विवरणहरू
प्यारामिटर FR4 मानक एल्युमिनियम MCPCBBoard आकार गोलो, वर्ग, वा CustomRound, वर्ग, वा CustomDiameter (सामान्य राउन्ड) 100mm देखि 300mm100mm देखि 300mm कपर वजन1 oz (संकेत), 2 oz (शक्ति) 1-2 ozLayer Count2 लेयरहरू (Common duct-50) लेयरहरू। W/m·K1-9 W/m·K
PCB सामग्री चयन: FR4 बनाम एल्युमिनियम MCPCB
FR4 र एल्युमिनियम MCPCB (मेटल कोर PCB) बीचको छनोट छतको प्रकाश PCBA डिजाइनमा सबैभन्दा महत्त्वपूर्ण निर्णय हो।
तुलना तालिका
विशेषता FR4 PCBAAluminium MCPCBथर्मल चालकता कमजोर (0.3-0.5 W/m·K) राम्रो देखि उत्कृष्ट (1-9 W/m·K) वजन हल्का मध्यम लागत (कम भोल्युम) तल्लो मध्यम (FR4 भन्दा 30-50% उच्च) LED आयु 150mA30,400,000,000,000,000,000 घण्टामा कम-शक्ति (<12W), प्रतिस्थापनयोग्य बल्ब मध्यम देखि उच्च-शक्ति छत फिक्स्चर
निर्णय म्याट्रिक्स
छत लाइट पावर सिफारिस गरिएको PCBA सामग्री कारण5W-12W (सानो फ्लश माउन्ट) FR4 (2-तह) कम लागत, स्वीकार्य गर्मी12W-25W (मानक छत) एल्युमिनियम MCPCB (1-2 W/m·K) थर्मल व्यवस्थापन महत्वपूर्ण25W-50W-50W-50W-50-50W-50-50-50-50-50-50-50-50-50-50-25-50-50-50-50-50-50-2500-0000000) W/m·K) LED ओभर तताउने 50W+ (व्यावसायिक) प्रिमियम एल्युमिनियम (5-9 W/m·K) वा तामाको कोर विश्वसनीयताका लागि अनिवार्य रोक्छ
औंठाको नियम:15W माथिको छत बत्तीहरूको लागि, एल्युमिनियम MCPCB प्रयोग गर्नुहोस्। FR4 तातो निर्माणको कारणले समय भन्दा पहिले LED विफलताको कारण हुनेछ।
छत लाइट PCBA को लागि चालक टोपोलोजी
छत लाइट PCBAs ले दुई मुख्य चालक संरचनाहरू प्रयोग गर्दछ: एकीकृत (एउटै बोर्डमा कम्पोनेन्टहरू) वा रिमोट (छुट्टै चालक बोर्ड)।
एकीकृत बनाम रिमोट चालक
AspectIntegrated Driver (COB वा linear) रिमोट ड्राइभर (अलग बोर्ड) ड्राइभरको स्थानमा उही PCBA मा LEDs पृथक बोर्ड, तारहरूद्वारा जडान गरिएकोTypical power5W-25W15W-100W+Efficiency80-88%85-93% फ्लिकर ड्राइभरको सरल प्रदर्शनको साथ सेलियरको कमजोर प्रदर्शन। फिल्टरिङ डिमिङ कम्प्याटिबिलिटी सीमित (TRIAC मात्र) फराकिलो (0-10V, TRIAC, DALI) CostLower (एकल बोर्ड) उच्च (दुई बोर्डहरू) लागत-संवेदनशील, गैर-डिमिङ फिक्स्चरहरूका लागि उत्तम व्यापारिक, मधुरो, उच्च-शक्ति
स्थिर वर्तमान बनाम स्थिर भोल्टेज
ड्राइभर प्रकारका फाइदाहरूका लागि उत्तम बेफाइदाहरूसाँधै वर्तमान (CC)डायरेक्ट-ड्राइभ एलईडी स्ट्रिङहरू सरल, कम कम्पोनेन्टहरू LED गणनाले ड्राइभर भोल्टेजसँग मेल खानुपर्छ कन्स्ट्यान्ट भोल्टेज (CV) बहुविध बोर्डहरूसँग मोड्युलर फिक्स्चरहरू मानक 12V/24V, वर्तमानलाई छुट्याउन सजिलो र विस्तार गर्न सजिलो छ।
छत बत्ती PCBA को लागि सिफारिस:एकीकृत डिजाइनहरूको लागि स्थिर वर्तमान चालक टोपोलोजी प्रयोग गर्नुहोस्। यसले अतिरिक्त प्रतिरोधकहरू बिना स्थिर एलईडी वर्तमान प्रदान गर्दछ।
छत लाइट PCBA को लागि थर्मल व्यवस्थापन
गर्मी एलईडी जीवनको मुख्य शत्रु हो। LED जंक्शन तापमानमा प्रत्येक 10 डिग्री सेल्सियस कमीको लागि, आयु दोब्बर हुन्छ।
थर्मल पथ डिजाइन
छत लाइट PCBA को लागि थर्मल मार्ग यो क्रम पछ्याउँछ:
एलईडी जंक्शन → एलईडी थर्मल प्याड → PCBA तामा → डाइलेक्ट्रिक लेयर (MCPCB) → एल्युमिनियम आधार → फिक्स्चर हाउसिंग → कोठा हावा
सबैभन्दा कमजोर लिङ्क:डाइलेक्ट्रिक तह (तामा सर्किट र एल्युमिनियम आधार बीच इन्सुलेशन)। मानक डाइइलेक्ट्रिकको 1-3 W/m·K चालकता हुन्छ। प्रिमियम डाइलेक्ट्रिक 5-9 W/m·K पुग्छ।
एलईडी प्याड डिजाइन नियमहरू
डिजाइन तत्व आवश्यकता LED9-12 मार्फत थर्मल वियास (0.3mm व्यास) प्रति उच्च-शक्ति LEDVia भरिएको र क्याप गरिएको (शीर्षमा सोल्डर गर्न अनुमति दिन्छ) कपर प्याड साइज न्यूनतम 2x LED थर्मल प्याड साइज सोल्डर कभरेज 80-90% थर्मल प्याडको% 2 मा 2 मा 2 मा 5% मा प्याड क्षेत्र
थर्मल प्रमाणीकरण
उत्पादन परीक्षण:विधानसभा पछि, 1 घण्टाको लागि पूर्ण शक्तिमा छतको बत्ती चलाउनुहोस्। इन्फ्रारेड क्यामेरा प्रयोग गरेर LED प्याडहरूमा तापक्रम मापन गर्नुहोस्।
तापमान (एलईडी प्याड) ग्रेडअपेक्षित जीवनकाल<50°C उत्कृष्ट 70,000+ घण्टा 50-60°C राम्रो 50,000-70,000 घण्टा60-70°C स्वीकार्य30,000-50,000 घण्टा>70°C असफलताको जोखिम <20,000 घण्टा
छत लाइट PCBA को लागि PCB लेआउट नियम
नियम १: सममित एलईडी प्लेसमेंट
तातो ठाउँहरू रोक्न र समान प्रकाश वितरण सुनिश्चित गर्न PCBA भरी समान रूपमा LED हरू राख्नुहोस्। गोलाकार छत बत्तीहरूको लागि:
- केन्द्रित सर्कलहरूमा एलईडीहरू व्यवस्थित गर्नुहोस्
- छेउछाउको LEDs बीच बराबर दूरी
- बोर्ड किनाराबाट लगातार दूरी कायम राख्नुहोस्
नियम २: छोटो उच्च-वर्तमान ट्रेसहरू
उच्च-वर्तमान ट्रेसहरू (LED पावर र ग्राउन्ड) सकेसम्म छोटो र चौडा हुनुपर्छ। आवश्यक चौडाइ गणना गर्नुहोस्:
2 औंस तामाको लागि, 20 डिग्री सेल्सियस तापमान वृद्धि:
- चौडाइ (मिल्स) = वर्तमान (एम्प्स) × ३५
उदाहरण: 300mA (0.3A) ट्रेस → 0.3 × 35 = 10.5 mils (0.27mm) न्यूनतम
५०% सुरक्षा मार्जिन थप्नुहोस्:300mA ट्रेसहरूको लागि 16 mils (0.4mm) प्रयोग गर्नुहोस्।
नियम ३: AC र DC खण्डहरू अलग गर्नुहोस्
यदि PCBA मा एक एकीकृत AC-DC कनवर्टर समावेश छ भने:
- बोर्डको एक छेउमा एसी इनपुट (उच्च भोल्टेज) राख्नुहोस्
- AC र कम भोल्टेज DC ट्रेसहरू बीच 3mm क्रीपेज दूरी कायम राख्नुहोस्
- यदि ठाउँ कम छ भने PCB मा भौतिक स्लट वा खाडल प्रयोग गर्नुहोस्
नियम 4: जमिनको लागि तामा खन्याए
एलईडी रिटर्नका लागि माथिल्लो तह (MCPCB, सर्किट तहको लागि) मा ठोस तामाको खन्याइ प्रयोग गर्नुहोस्। यसले भोल्टेज ड्रप घटाउँछ र गर्मी फैलाउने सुधार गर्दछ।
नियम ५: डेजी-चेन पावर वितरण
लामो छत बत्तीहरू (रैखिक वा आयताकार) को लागि, अघिल्लो स्ट्रिङको अन्त्यबाट एलईडीहरू खुवाउनुको सट्टा केन्द्रीय बसको रूपमा मार्ग पावर ट्रेसहरू।

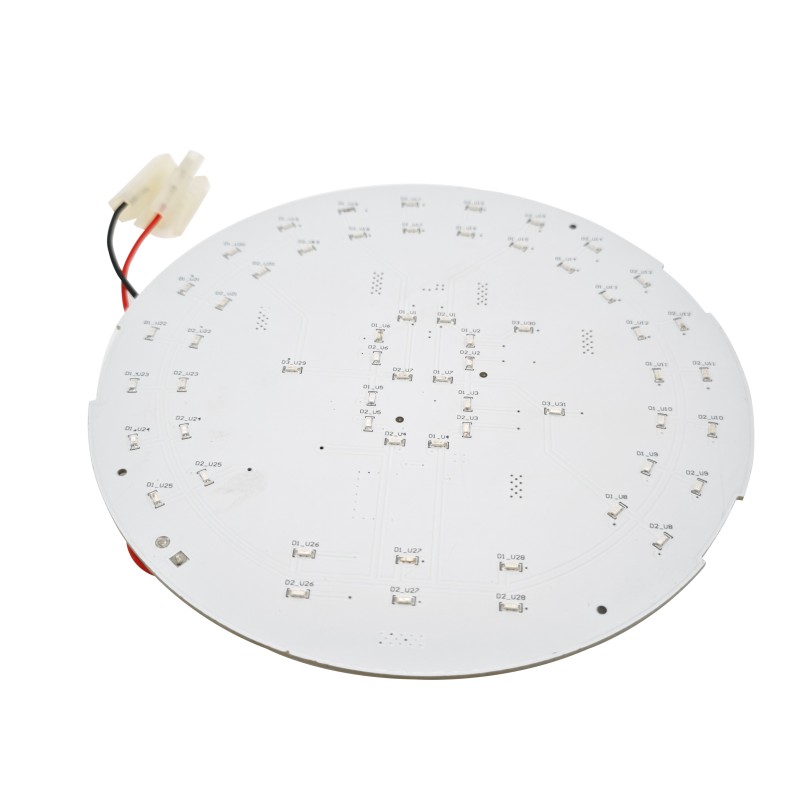

छत लाइट PCBA लेआउट उदाहरण (गोलाकार)
एक सामान्य गोल छत प्रकाश PCBA (150mm व्यास, 36 LEDs) मा यो तह स्ट्याक छ:
लेयर फंक्शन कपर वेटटप (सर्किट लेयर) एलईडी प्याड, ट्रेस, ड्राइभर कम्पोनेन्टहरू2 ozDielectric तह इलेक्ट्रिकल आइसोलेसन75-100 µmAluminium बेस हीट स्प्रेडिङ र मेकानिकल समर्थन1.6mm मोटाई तल (वैकल्पिक) माध्यमिक कम्पोनेन्टहरू वा maN सोल्डर मात्र
फ्लिकर र डिमिङ विचारहरू
फ्लिकर को कारणहरु
LED फ्लिकर तब हुन्छ जब ड्राइभर आउटपुट वर्तमानमा महत्त्वपूर्ण लहर हुन्छ। सामान्य कारणहरू:
- अपर्याप्त आउटपुट क्षमताचालक मा
- खराब TRIAC डिमर अनुकूलता(कैपेसिटिव भारको साथ अग्रणी किनारा डिमरहरू)
- कम-फ्रिक्वेन्सी PWM dimming(<1 kHz)
फ्लिकर मेट्रिक्स
MetricGoodAcceptablePoorPercent flicker (100Hz)<10%10-30%>30%Flicker index<0.10.1-0.3>0.3Flicker आवृत्ति>1 kHz100-1000 Hz<100 Hz
फ्लिकर घटाउने प्रविधिहरू
TechniqueEffectCost ImpactAdd बल्क आउटपुट क्यापेसिटर (100-470µF) 100-120 Hz rippleLow घटाउँछ ($ 0.10-0.30) PWM डिमिङ फ्रिक्वेन्सीलाई >4 kHz मा बढाउनुहोस्, देखिने झिलमिलाहट हटाउँछ कुनै पनि (फर्मवेयर-ब्याक-ब्याक परिवर्तन) टोपोलोजी राम्रो भोल्टेज विनियमन मध्यम ($ ०.५०-१.००)
अनुपालन र प्रमाणीकरण
बजार द्वारा आवश्यक प्रमाणपत्रहरू
बजार प्रमाणीकरण आवश्यकता USAUL 1598 वा UL 8750 LED luminaires का लागि सुरक्षा क्यानाडासीएसए C22.2 नम्बर 250.0 प्रकाश फिक्स्चरको लागि सुरक्षा EUCE (LVD, EMC, RoHS सहित) सुरक्षा, उत्सर्जन, खतरनाक पदार्थहरू प्रकाश ऊर्जा दक्षता (यूएस) ऊर्जा तारा वा DLCR छुट योग्यता, उपयोगिता आवश्यकताहरू
सामान्य अनुपालन परीक्षण
TestStandardCriteriaDielectric शक्ति (hipot) UL 87501500V AC 1 मिनेटको लागि, कुनै ब्रेकडाउन छैन ग्राउन्ड कन्टिन्युटिUL 8750<0.1Ω ग्राउन्ड टर्मिनल र एक्सपोज्ड MetalEMI (सञ्चालित र विकिरण गरिएको) FCC भाग 15 (US) वा EN 55015 THB THECUE कम तथ्यांक StarPF >0.90, THD <20% व्यावसायिक लागि
छत लाइट PCBA FAQs
Q1: के म 120V र 277V व्यावसायिक अनुप्रयोगहरूको लागि समान छतको प्रकाश PCBA प्रयोग गर्न सक्छु?
A:होइन, सार्वभौमिक इनपुट चालक बिना। यस्तो छ प्राविधिक विघटन:
120V AC को लागि विशेष रूपमा डिजाइन गरिएको PCBA ले लगभग 200V DC बस भोल्टेज (सुधार पछि) को लागि मूल्याङ्कन गरिएका घटकहरू प्रयोग गर्दछ। 277V AC मा, सुधारिएको DC बस लगभग 390V DC छ। यसले मानक 120V-रेटेड क्यापेसिटरहरू, MOSFETs र डायोडहरूको भोल्टेज मूल्याङ्कनलाई नाघ्छ।
कम्पोनेन्ट भोल्टेज derating आवश्यकताहरु:
कम्पोनेन्ट120V रेटिंग277V आवश्यक रेटिंगइनपुट क्यापेसिटर200V400-450VMOSFET250-300V500-600VRectifier diodes200V400VCreepage दूरी1.5mm3.0mm
यदि तपाईंलाई दुबै भोल्टेजहरूको लागि एकल PCBA चाहिन्छ भने:
- निर्दिष्ट गर्नुहोस् aविश्वव्यापी इनपुट चालकमूल्याङ्कन गरिएको 90-277V एसी
- 400V DC बस न्यूनतमको लागि मूल्याङ्कन गरिएका घटकहरू प्रयोग गर्नुहोस्
- AC लाइनहरू र कम भोल्टेज खण्डहरू बीच 3mm को लागि PCB क्रीपेज डिजाइन गर्नुहोस्
- 10-20% उच्च घटक लागत अपेक्षा
वैकल्पिक:दुईवटा PCBA भेरियन्टहरू सिर्जना गर्नुहोस्--- एउटा 120V (कम लागत) को लागि र अर्को 277V (उच्च भोल्टेज रेटिङ) को लागि। यो व्यावसायिक प्रकाश निर्माण मा सामान्य छ।
Q2: म कसरी सुनिश्चित गर्छु कि मेरो छतको बत्ती PCBA ले TRIAC वाल डिमरसँग राम्रोसँग काम गर्छ?
A:TRIAC dimmer अनुकूलता छत प्रकाश PCBA डिजाइनरहरूको लागि एक साझा चुनौती हो। यहाँ ईन्जिनियरिङ् दृष्टिकोण छ:
समस्या:TRIAC dimmers incandescent बल्ब (प्रतिरोधी भार) को लागी डिजाइन गरिएको थियो। LEDs ले प्रतिक्रियात्मक भार प्रस्तुत गर्दछ जसले TRIAC लाई गलत फायर गर्न सक्छ, जसले झिलमिलाहट, फ्ल्यासिंग, वा 30% भन्दा कम हुन असफल हुन सक्छ।
समाधान १ - ब्लीडर रेसिस्टर (निष्क्रिय):
AC इनपुटमा ब्लीडर रेसिस्टर (10-50 kΩ, 1-2W) थप्नुहोस्। यसले प्रत्येक आधा-चक्रमा TRIAC लाई राम्रोसँग सञ्चालन गर्न पर्याप्त वर्तमान (5-15 mA) तान्छ।
नतिजा:कम-अन्त डिमिङ सुधार गर्दछ (सामान्यतया 10-15% न्यूनतम)। स्ट्यान्डबाइ हानिको 1-2W थप्छ।
समाधान २ - सक्रिय ब्लीडर सर्किट (प्राथमिकता):
एक सक्रिय ब्लीडर (आईसी-नियन्त्रित) ले मात्र करेन्ट तान्छ जब TRIAC अन्यथा गलत फायर हुनेछ। दक्षता हानि शून्य नजिक छ।
समाधान ३ - TRIAC-dimming चालक IC निर्दिष्ट गर्नुहोस्:
धेरै व्यावसायिक एलईडी ड्राइभर आईसीहरूमा निर्मित TRIAC डिमिङ पत्ता लगाउने र ब्लीडर नियन्त्रण समावेश छ। उदाहरणहरू समावेश छन्:
- TI LM3447(TRIAC dimmable LED चालक)
- MPS MP4030(TRIAC डिमिङ प्राइमरी साइड रेगुलेटर)
परीक्षण आवश्यकता:कम्तीमा ५ फरक TRIAC डिमर मोडेलहरू (Lutron, Leviton, Legrand) सँग डिमिङ अनुकूलता प्रमाणित गर्नुहोस्। Dimmers तिनीहरूको होल्डिंग वर्तमान आवश्यकताहरूमा उल्लेखनीय रूपमा भिन्न हुन्छन्।
क्षेत्र विफलता चिन्ह:यदि छतको बत्ती 50% भन्दा कम मधुरो हुँदा वा चम्किन्छ भने, ब्लीडर सर्किट अपर्याप्त हुन्छ।
Q3: छत प्रकाश PCBA निर्माण मा सबै भन्दा सामान्य गुणस्तर मुद्दाहरू के हो?
A:हजारौं उत्पादन निरीक्षणहरूमा आधारित, यी पाँच दोषहरू छत प्रकाश PCBA गुणस्तर मुद्दाहरूको 80% भन्दा बढीको लागि खाता छन्।
DefectFrequencyRoot CauseDetection MethodRework CostLED tombstonening1-5% LED padsAOIHigh (LEDs क्षतिग्रस्त) LEDs अन्तर्गत सोल्डर शून्यहरू रिफ्लोएक्स-रे निरीक्षणको क्रममा सामान्य ट्र्याप गरिएको फ्लक्स ग्यासहरूमा कुनै पनि (voids) %F-25% स्वीकार्य छैन। प्लेसमेन्ट त्रुटि दृश्य वा AOI (रङ/चिह्न) धेरै उच्च (स्क्र्याप बोर्ड) ड्राइभरमा चिसो सोल्डर जोडहरू IC1-3% अपर्याप्त रिफ्लो तापमानAOI वा म्यानुअल निरीक्षणमाध्यम (पुनः काम गर्न सम्भव) अपर्याप्त थर्मल पेस्ट (MCPCB) 5-10% असंगत एप्लिकेसनपुल परीक्षण वा विगतमा थपिएको छ।
रोकथाम रणनीतिहरु:
एलईडी टम्बस्टोनिङ:
- LED प्याड (१:१.१ अनुपात) भन्दा थोरै ठूला स्टेन्सिल एपर्चरहरू प्रयोग गर्नुहोस्।
- सुनिश्चित गर्नुहोस् कि रिफ्लो प्रोफाइलमा तरल पदार्थ (TAL) भन्दा माथि 60-90 सेकेन्ड समय छ।
उल्टो ध्रुवता एलईडी:
- स्पष्ट ध्रुवता चिन्ह (एनोड / क्याथोड) संग एलईडी प्रयोग गर्नुहोस्
- ध्रुवता जाँचको साथ स्वचालित अप्टिकल निरीक्षण (AOI) लागू गर्नुहोस्
- फ्लाइङ प्रोब वा बेड-अफ-नेलहरूमा 100% ध्रुवता परीक्षण चलाउनुहोस्
चिसो सोल्डर जोडहरू:
- रिफ्लो पीक तापमान प्रमाणित गर्नुहोस् (लेड-रहित SAC305 को लागि 245-260 डिग्री सेल्सियस)
- प्रोफाइलरको साथ दैनिक ओभन प्रोफाइल निगरानी गर्नुहोस् (प्रति ब्याच एक पटक मात्र होइन)
अपर्याप्त थर्मल पेस्ट (MCPCB to heatsink):
- थर्मल पेस्टको लागि स्टिन्सिल वा स्क्रिन प्रिन्टिङ प्रयोग गर्नुहोस् (म्यानुअल अनुप्रयोग होइन)
- लक्ष्य 0.3-0.5mm पेस्ट मोटाई
- माउन्ट गरेपछि कभरेज प्रमाणित गर्नुहोस् (थर्मल पेस्टले किनाराहरू थोरै निचोड गर्नुपर्छ)
आगमन छत प्रकाश PCBA निरीक्षणको लागि गुणस्तर नियन्त्रण चेकलिस्ट:
निरीक्षण वस्तुविधि स्वीकृति मापदण्डLED polarityVisual or AOI100% सही सोल्डर जोइन्टहरू (पावर कम्पोनेन्टहरू)AOINo ब्रिजिङ, कुनै अपर्याप्त सोल्डरएलईडी voidsX-ray (नमूना 5-10%)<25% प्रति प्याड थर्मल पेस्ट भिजुअल (एज-भिजुअल बिन्दुमा सबै भन्दा बाहिर) testFlying Probe or bed-of-nailsOpen/short, LED फर्वार्ड भोल्टेज जाँच
छत लाइट PCBA निर्माण चेकलिस्ट
उत्पादन चरणआवश्यकताप्रमाणीकरणपीसीबी आगमन निरीक्षणकुनै वारपेज, सही मोटाई, ENIG फिनिस दृश्यात्मक र गेज मापन सोल्डर पेस्ट प्रिन्टिङस्टेन्सिल मोटाई 0.1-0.12mm, एपर्चर पङ्क्तिबद्धता ± 0.05mmSPI (सोल्डर टाँस्ने निरीक्षण)Pick-A ± 5mm-Acc-A5mm-A-Pce-And place प्लेसमेन्ट रिफ्लो सोल्डरिंग पीक 245-260°C, TAL 60-90 सेकेन्डप्रोफाइलर डेटा प्रति ब्याच थर्मल पेस्ट अनुप्रयोग 0.3-0.5mm मोटाई, पूर्ण कभरेज वजन जाँच + भिजुअल हीटसिंक माउन्टिङ एकसमान दबाव, कुनै ग्यापस्क्रू टोक़ विशिष्टता, विद्युतीय परीक्षण, हालको मापन ईडी परीक्षण, ओपन परीक्षण
सारांश: राम्रो गुणस्तर छत लाइट PCBA चेकलिस्ट
राम्रो गुणस्तरको छत प्रकाश PCBA ले लागत, थर्मल प्रदर्शन, र अनुपालन सन्तुलन गर्दछ। मानक आवासीय फिक्स्चरहरू (15-25W) को लागि, 2 oz तामाको साथ एल्युमिनियम MCPCB, स्थिर वर्तमान ड्राइभर, र LED प्याड तापमान 60° C अन्तर्गत लगातार 50,000+ घण्टाको आयु प्राप्त गर्दछ। कमर्शियल डिम्मेबल फिक्स्चरहरूको लागि, TRIAC-कम्प्याटिबल ड्राइभर आईसीहरू र ब्लीडर सर्किटहरू थप्नुहोस्। सबैभन्दा सामान्य निर्माण दोष --- एलईडी टम्बस्टोनिङ, रिभर्स पोलारिटी, र चिसो जोडहरू--- AOI निरीक्षण र नियन्त्रित रिफ्लो प्रोफाइलहरूको साथ रोक्न सकिन्छ।
| डिजाइन तत्व | आवश्यकता |
|---|---|
| पीसीबी सामग्री | >15W को लागि एल्युमिनियम MCPCB; FR4 <12W को लागि स्वीकार्य |
| तामाको वजन | पावर ट्रेसहरूको लागि 2 औंस; संकेतको लागि 1 औंस |
| थर्मल व्यवस्थापन | प्रति एलईडी 9+ थर्मल वियास; LED प्याड तापमान <60°C पूर्ण लोडमा |
| चालक टोपोलोजी | स्थिर वर्तमान (एकीकृत वा रिमोट) |
| फ्लिकर नियन्त्रण | आउटपुट क्यापेसिटन्स 100-470µF; PWM dimming >4 kHz प्रयोग गरिएको खण्डमा |
| डिमिङ अनुकूलता | TRIAC को लागि ब्लीडर सर्किट; उत्कृष्ट परिणामहरूको लागि समर्पित डिमिङ आईसी |
| भोल्टेज मूल्याङ्कन | अधिकतम इनपुट भोल्टेज (120V वा 277V वा विश्वव्यापी) को लागि मूल्याङ्कन गरिएका अवयवहरू |
| प्रमाणपत्रहरू | UL वा CE लक्षित बजारमा आधारित; व्यावसायिक लागि ऊर्जा तारा |
| उत्पादन निरीक्षण | AOI (एलईडी ध्रुवता, सोल्डर जोड), एक्स-रे (voids), विद्युत परीक्षण |
