इलेक्ट्रोनिक्स निर्माण र SEO मा 20 वर्षको साथ, मैले सयौं निकास चिन्ह सभाहरूको लेखा परीक्षा गरेको छु। यस गाइडले प्राविधिक विशिष्टताहरू, अनुपालन मापदण्डहरू, र वास्तविक-विश्व प्रदर्शन मेट्रिकहरू समावेश गर्दछ जुन सुविधा प्रबन्धकहरू र निर्दिष्टकर्ताहरूले वास्तवमा खोज्छन्।

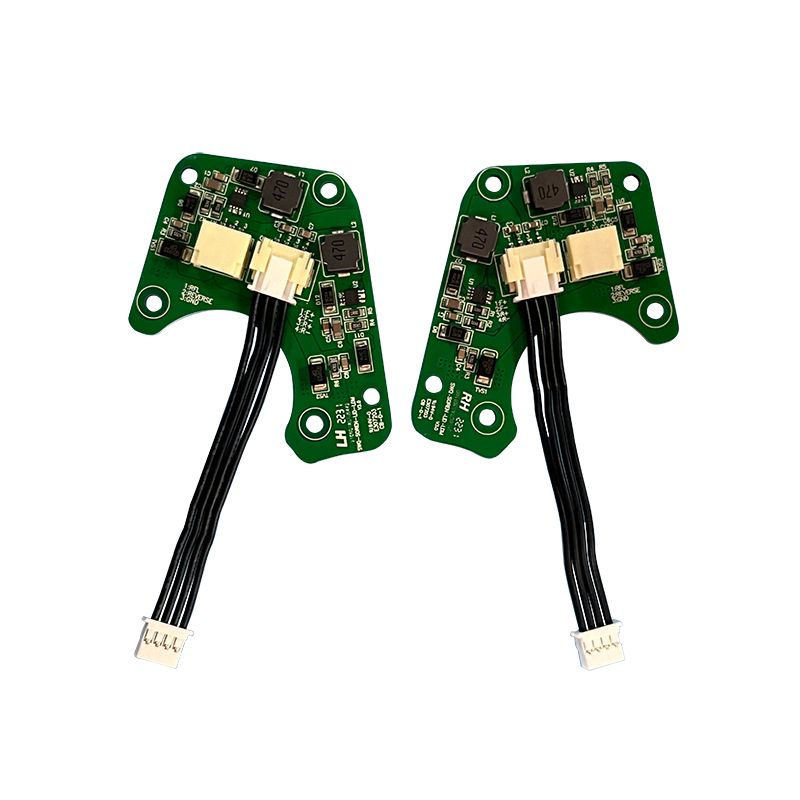

एक्जिट साइन PCBA लाई के फरक बनाउँछ?
मानक प्रकाश बोर्डहरूको विपरीत, एक निकास चिन्ह PCBA ले तीन एकै साथ कार्यहरू व्यवस्थापन गर्नुपर्छ:
- दोहोरो पावर पथ:AC लाइन इनपुट (120V वा 277V) प्लस ब्याकअप ब्याट्री चार्जिङ सर्किट।
- आपतकालीन स्थानान्तरण स्विचिङ:पावर हानि भएको ०.१ सेकेन्ड भित्र DC ब्याट्रीमा स्वचालित स्विचओभर।
- एलईडी स्ट्रिङ व्यवस्थापन:6 देखि 36 रातो वा हरियो LEDs को लागि स्थिर वर्तमान नियन्त्रण।
बिल्डिङ कोडहरूले पावर फेल हुँदा ९० मिनेटको रोशनीलाई अनिवार्य गरेको हुनाले, PCBA डिजाइनले कम शान्त वर्तमान र भरपर्दो ब्याट्री चार्जिङलाई प्राथमिकता दिनुपर्छ।
कोर प्राविधिक निर्दिष्टीकरण
तल सूचीबद्ध सबै प्यारामिटरहरू UL 924 र NFPA 101 मापदण्डहरू पूरा गर्छन् वा नाघ्छन्। सधैं आफ्नो आपूर्तिकर्ता संग प्रमाणीकरण प्रमाणित गर्नुहोस्।
इनपुट र आउटपुट पावर
ParameterStandard ValueComplianceInput भोल्टेज (AC)120V / 277V / 347V (50-60Hz) UL 924इमर्जेन्सी मोड भोल्टेज6V देखि 12V DC (NiCd वा LiFePO4 ब्याट्री) NFPA 101 कुल आउटपुट LPowerdeWEWE काउन्टमा फ्याक्टर (AC मोड)≥0.90 फुल loadIEC 61000-3-2Efficiency>82% (AC-DC रूपान्तरण)DOE 2021 मानकहरू
ब्याट्री चार्जिंग विशिष्टताहरू
प्यारामिटरValueNotesCharge भोल्टेज (NiCd) 7.2V देखि 8.4V (6V नाममात्र प्याकको लागि) तापक्रम क्षतिपूर्ति चार्ज वर्तमान 50mA देखि 200mA (स्थायि वर्तमान) अत्यधिक तातो ब्याट्री प्रकार सपोर्टNiCd, NiMHT-Pc-Recharge लाई NiMH, LimAuF लाई रोक्छ समय 24 घण्टा (100% क्षमता) UL आवश्यकता पूरा गर्दछ कम ब्याट्री कटअफ 5.4V ±0.2V गहिरो डिस्चार्ज रोक्छ
पर्यावरण र भौतिक
प्यारामिटररेटिङसञ्चालन तापमान0°C देखि +50°C (इनडोर) / -10°C देखि +55°C (नम स्थान) भण्डारण तापक्रम-20°C देखि +60°CPCB आधार सामग्रीFR4 (Tg 130°C न्यूनतम) वा CEM-1 लागत-घटाइएको संस्करणको लागि। 2 औंस सम्म। (प्राथमिक पावर ट्रेसहरू 2 oz आवश्यक छ।)ज्वलनशीलता रेटिंगUL 94V-0 (बोर्डमा चिन्ह लगाइएको)
UL 924 अनुरूप PCBA को मुख्य डिजाइन सुविधाहरू
एक कोड-अनुपालकसाइन PCBA बाहिर निस्कनुहोस्ऐच्छिक छैन। यहाँ निरीक्षकहरूले के जाँच गर्छन्।
1. स्वचालित आपतकालीन स्थानान्तरण
- स्थानान्तरण समय:बोर्डले ०.१ सेकेन्ड भित्र एसीबाट ब्याट्रीमा स्विच गर्नुपर्छ। मानव आँखामा देखिने कुनै पनि ढिलाइले निरीक्षण असफल हुन्छ।
- परिक्षण परिक्रमा:एकीकृत पुश-बटन परीक्षण बिन्दुहरूले AC मेनहरू विच्छेद नगरी पावर विफलताको अनुकरण गर्नुपर्छ। यो अनिवार्य UL 924 सुविधा हो।
2. ब्याट्री व्यवस्थापन प्रणाली (BMS)
- ओभरचार्ज संरक्षण:ब्याट्री भोल्टेज 8.4V (6V NiCd प्याकहरूको लागि) पुग्दा PCBA ले चार्ज गर्न बन्द गर्नुपर्छ।
- उल्टो ध्रुवता संरक्षण:यदि स्थापनाकर्ताले ब्याट्रीलाई पछाडि जोड्छ भने ब्याट्री इनपुटमा डायोडहरूले क्षतिलाई रोक्छ। यो क्षेत्र असफलता को एक प्रमुख कारण हो।

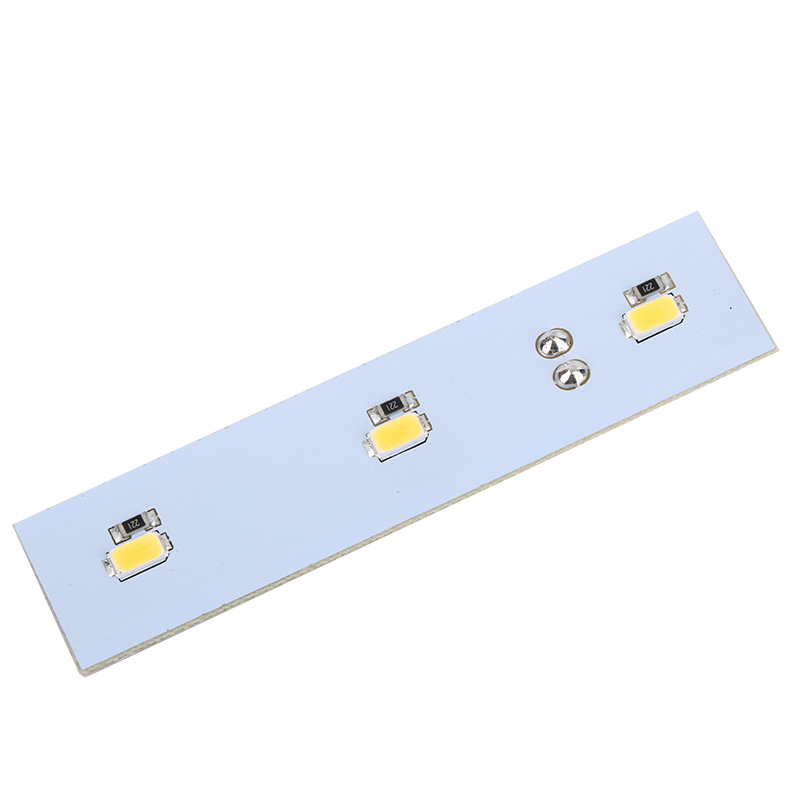

3. एलईडी कन्फिगरेसन लचिलोपन
धेरै निकास चिन्ह PCBA बोर्डहरूले बहु एलईडी व्यवस्थाहरूलाई समर्थन गर्दछ:
- 6-एलईडी श्रृंखला:एल्युमिनियम निकालिएको चिन्ह (रातो वा हरियो) को लागि मानक।
- 12-LED समानांतर + श्रृंखला:दोहोरो-पक्षीय संकेतहरूको लागि सामान्य (हलवे वा छत माउन्ट)।
- 18 देखि 36 एलईडी एरे:उच्च लुमेन निकास संकेतहरू (100+ क्यान्डेला) को लागी प्रयोग गरिन्छ।

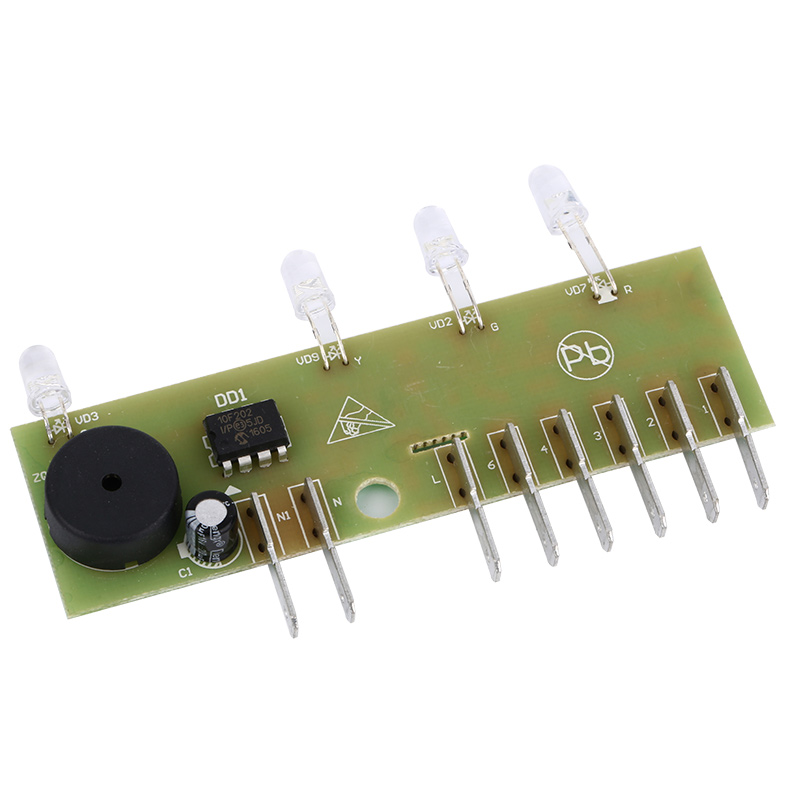

4. स्व-निदान (उन्नत एकाइहरू)
प्रिमियम PCBA मा एक माइक्रो कन्ट्रोलर समावेश छ जुन:
- लग ब्याट्री क्षमता हरेक 30 दिन।
- ब्याट्री स्वास्थ्य संकेत गर्न रातो/हरियो स्थिति एलईडी झिम्काउँछ।
- ब्याट्री मूल्याङ्कन क्षमताको 80% भन्दा कम हुँदा श्रव्य अलार्म (वैकल्पिक) संकेत गर्दछ।
तपाईंले प्रमाणीकरण गर्नुपर्छ
कुनै पनि आदेश गर्नु अघिसाइन PCBA बाहिर निस्कनुहोस्, यी तीन कागजातहरू अनुरोध गर्नुहोस्:
प्रमाणीकरण क्षेत्राधिकार यसले के प्रमाणित गर्छ UL 924USA आपतकालीन प्रकाश र पावर उपकरणNFPA 101 (जीवन सुरक्षा कोड) USAI प्रज्वलन अवधि (90 मिनेट) र स्थानान्तरण समयCSA C22.2 नम्बर 141 क्यानाडा आपतकालीन प्रकाश उपकरणRoHS 3 (2015/2015/2015 प्रतिबन्धित)
चेतावनी:सिल्कस्क्रिन तहमा देखिने UL चिन्ह बिनाको PCBA लगभग निश्चित रूपमा अप्रमाणित छ। फिल्ड इन्स्पेक्टरहरूले यसका लागि तपाईंको सम्पूर्ण भवनलाई असफल बनाउन सक्छन्।
उत्पादन गुणस्तर सूचकहरू
आपूर्तिकर्ताको मूल्याङ्कन गर्दा यो चेकलिस्ट प्रयोग गर्नुहोस्साइन PCBA बाहिर निस्कनुहोस्.
- सोल्डर मास्क दर्ता:Misalignment 0.005 इन्च भन्दा बढी हुनु हुँदैन। उच्च-भोल्टेज ट्रेसहरूमा खुला तामा एक झटका खतरा हो।
- सिल्कस्क्रिन योग्यता:सबै कम्पोनेन्ट डिजाइनरहरू (R1, C2, IC1), polarity मार्करहरू, र UL फाइल नम्बरहरू एसेम्बली पछि स्पष्ट रूपमा पढ्न योग्य हुनुपर्छ।
- प्वाल कम्पोनेन्टहरू:ब्याट्री जडानकर्ताहरू र परीक्षण स्विचहरू चिसो जोर्नीहरू रोक्नको लागि हातले सोल्डर नगरी तरंग-सोल्डर हुनुपर्छ।
- कन्फर्मल कोटिंग (वैकल्पिक):ओसिलो स्थानहरू (शौचालय, बाहिरी ढाकिएको बाहिर निस्कने) को लागि, PCBA लाई एक्रिलिक वा यूरेथेनको कन्फर्मल कोटिंग चाहिन्छ। सबै कम्पोनेन्टहरूमा म्याट वा चमकदार फिनिश खोज्नुहोस्।
साइन इन गर्नुहोस् PCBA FAQs
तल मैले सुविधा इन्जिनियरहरू र खरीद विशेषज्ञहरूबाट बारम्बार प्राप्त गर्ने तीन प्राविधिक प्रश्नहरू छन्।
Q1: के म मेरो निकास चिन्हको लागि समर्पित एक्जिट साइन PCBA को सट्टा मानक LED ड्राइभर PCBA प्रयोग गर्न सक्छु?
A:होइन, र यहाँ किन यो खतरनाक छ। एक मानक एलईडी चालक PCBA मा तीन महत्वपूर्ण सर्किटहरू छैनन्:
1. ब्याट्री ब्याकअप स्विचिङ:मानक चालकहरूले AC पावर हानि पत्ता लगाउँदैनन्। NFPA 101 लाई उल्लङ्घन गर्दै, 90 मिनेटको उज्यालो चाहिने आउटेजको बेला तपाईंको निकास चिन्ह तुरुन्तै अँध्यारो हुनेछ।
2. कम भोल्टेज जडान विच्छेद:यो बिना, PCBA ले 5V भन्दा कम ब्याट्रीलाई निकासी गर्न जारी राख्छ, स्थायी रूपमा NiCd वा LiFePO4 कोशिकाहरूलाई तीन चक्र भित्र नष्ट गर्दछ।
3. परीक्षण बटन इन्टरफेस:भवन निरीक्षकहरूलाई म्यानुअल परीक्षण प्रकार्य चाहिन्छ। मानक चालकहरूले यो संकेत मार्ग समावेश गर्दैनन्।
तल्लो रेखा:सूचीबद्ध UL 924 खरिद गर्नुहोस्साइन PCBA बाहिर निस्कनुहोस्मात्र। जेनेरिक बोर्डमा $5 बचतले असफल निरीक्षणहरूमा हजारौं खर्च गर्नेछ।
Q2: मेरो निकास चिन्ह PCBA तातो चल्छ। ब्याट्रीमा ३० मिनेट पछि LEDs मधुरो हुन्छ। के असफल भयो?
A:तपाईंसँग ब्याट्री डिग्रेडेसन समस्या छ, एलईडी समस्या होइन। यहाँ निदान अनुक्रम छ:
1. चार्ज भोल्टेज जाँच गर्नुहोस्:AC पावर लागू गरेर, ब्याट्री टर्मिनलहरू मापन गर्नुहोस्। तपाईंले 7.2V देखि 8.4V (6V NiCd प्याकको लागि) देख्नुपर्छ। यदि भोल्टेज 6.5V भन्दा कम छ भने, PCBA मा चार्जिङ सर्किट असफल भएको छ।
2. परीक्षण ब्याट्री क्षमता:ब्याट्री डिस्कनेक्ट गर्नुहोस् र यसलाई 200mA तान्ने रेसिस्टरसँग लोड गर्नुहोस्। स्वस्थ 6V NiCd प्याक कम्तिमा 90 मिनेटको लागि 5.4V भन्दा माथि रहनुपर्छ।
3. क्षरणको लागि जाँच गर्नुहोस्:एनआईसीडी ब्याट्रीबाट पोटासियम हाइड्रोक्साइड ३-५ वर्षपछि चुहावट हुन्छ। यो सेतो क्रिस्टलीय अवशेषले PCBA मा तामा ट्रेसहरू खान्छ। यदि तपाईंले कहीं पनि सेतो पाउडर देख्नुभयो भने, ब्याट्री र PCBA दुवै तुरुन्तै बदल्नुहोस्।
सामान्य फिक्स:ब्याट्री हरेक ४ वर्षमा बदल्नुहोस्, चिन्हले काम गरे पनि। यसले लुकेको क्षमता हानि रोक्छ।
Q3: 500 निकास चिन्ह PCBA बोर्डहरूको ब्याच प्रत्येकको परीक्षण नगरी UL अनुरूप छ भनेर मैले कसरी प्रमाणित गर्ने?
A:तपाईं प्रमाणीकरणका तीन तहहरूमा भरोसा गर्नुहुन्छ:
1. UL फलो-अप सेवा (FUS):प्रत्येक वास्तविक UL सूचीबद्ध PCBA एक कारखानाबाट आउँछ जसले अघोषित UL अडिटहरूलाई अनुमति दिन्छ। बोर्डमा UL चिन्हले फाइल नम्बर समावेश गर्नुपर्छ (जस्तै, UL E123456)। UL को Product iQ डाटाबेसमा यो नम्बर खोज्नुहोस्। यदि यो देखा पर्दैन भने, चिन्ह नक्कली हो।
2. मिति कोड मिलान:PCBA सिल्कस्क्रिनमा मिति कोड (YYWW ढाँचा) हुनुपर्छ। सुनिश्चित गर्नुहोस् कि यो मिति कोड UL प्रमाणीकरण रिपोर्टको उत्पादन अवधिसँग मेल खान्छ। त्यो झ्याल बाहिर बनाइएको बोर्डहरू कभर गरिएको छैन।
3. अनियमित विनाशकारी परीक्षण:प्रत्येक 500 एकाइहरूको लागि, 2 बोर्डहरू बलिदान गर्नुहोस्। तिनीहरूलाई खोल्नुहोस् र निरीक्षण गर्नुहोस्:
- सही फ्यूज मूल्याङ्कन (जस्तै, 250V 3A ढिलो झटका)।
- उचित ट्रान्सफर्मर अलगाव (प्राथमिक र माध्यमिक बीच 0.125 इन्च न्यूनतम क्लियरेन्स)।
- कुनै अनुमोदित कम्पोनेन्ट प्रतिस्थापन छैन (जस्तै, 105°C को सट्टा 85°C क्यापेसिटरहरू)।
प्रो सुझाव:ठूला अर्डरहरूको लागि भुक्तान गर्नु अघि तपाईंको आपूर्तिकर्ताबाट "अधिकारको UL सूचना" अनुरोध गर्नुहोस्।
सारांश: दायाँ निकास चिन्ह PCBA चयन गर्दै
एक गुणस्तरसाइन PCBA बाहिर निस्कनुहोस्तीन गैर-वार्तालाप सुविधाहरू द्वारा परिभाषित गरिएको छ:
1. UL 924 लिस्टिंगएक प्रमाणित फाइल नम्बर संग।
2. ०.१ सेकेन्ड अन्तर्गत स्वचालित स्थानान्तरणउचित कम भोल्टेज विच्छेद संग।
3. ब्याट्री चार्ज सर्किटNiCd, NiMH, वा LiFePO4 रसायनको लागि डिजाइन गरिएको।
सुविधा प्रबन्धकहरूका लागि, स्व-निदानका साथ बोर्डहरूलाई प्राथमिकता दिनुहोस्। OEM को लागि, सधैं पावर ट्रेस र UL 94V-0 लेमिनेटहरूमा 2 औंस तामा निर्दिष्ट गर्नुहोस्। प्रमाणित निर्माण कागजात र तेस्रो-पक्ष प्रमाणीकरण कोड अनुपालन र कब्जाकर्ता सुरक्षाको लागि मात्र भरपर्दो मार्ग रहन्छ।
