यो गाइडले प्राविधिक विशिष्टताहरू, निर्माण मापदण्डहरू, र तपाईंले जान्न आवश्यक अनुप्रयोग-विशिष्ट आवश्यकताहरू तोड्छ।
एक एलईडी चालक PCBA के हो?

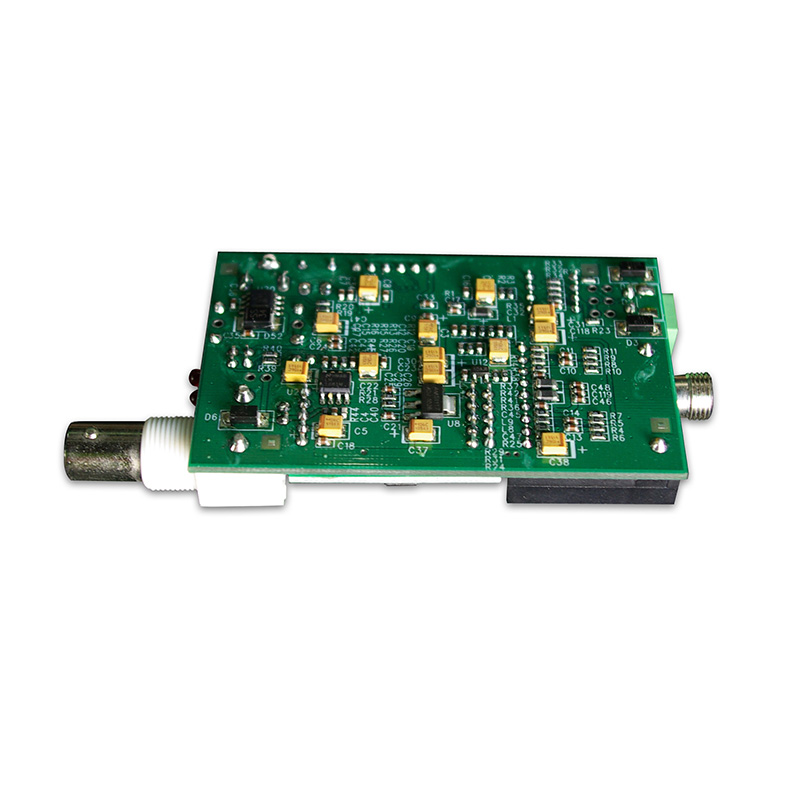

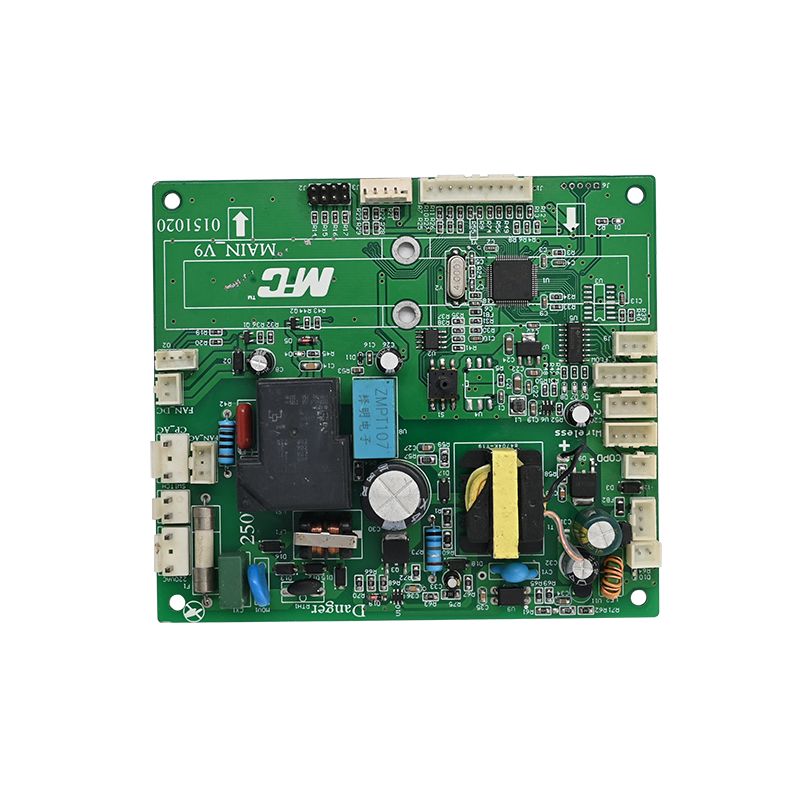

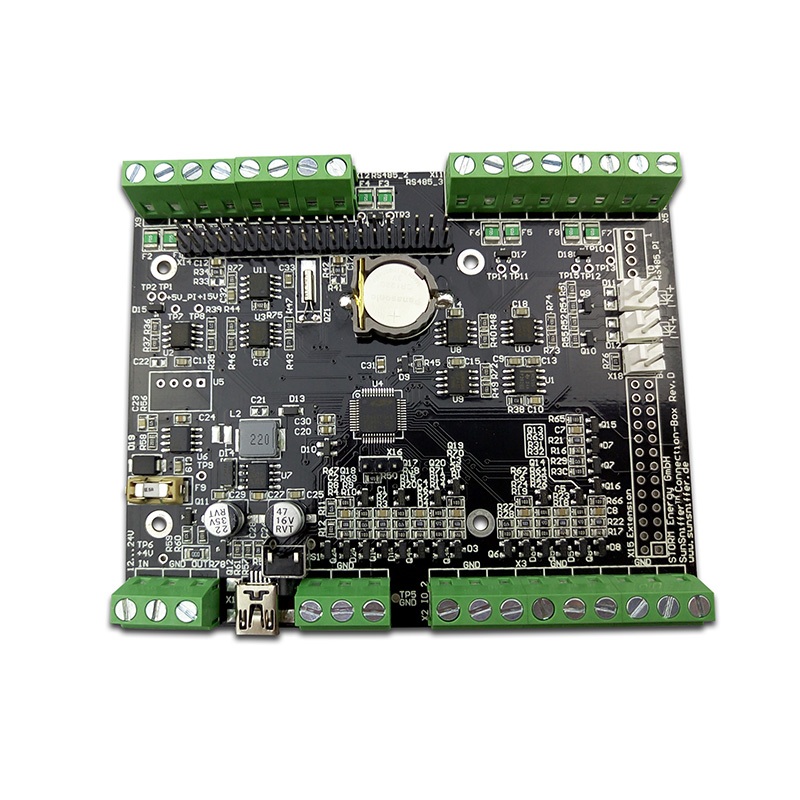

एक LED चालक PCBA पूर्ण एसेम्बल गरिएको बोर्ड हो जसले LED प्रकाश स्रोतमा पावर विनियमित गर्दछ। मानक PCBs को विपरीत, यी विधानसभाहरूले विशिष्ट घटकहरू एकीकृत गर्दछ:
- चालक ICs:स्थिर वर्तमान वा स्थिर भोल्टेज नियामकहरू (जस्तै, सेमीकन्डक्टर, TI, Nexeria)।
- ट्रान्सफर्मर/इन्डक्टरहरू:फ्लाइब्याक वा बूस्ट जस्ता पावर रूपान्तरण टोपोलजीहरूको लागि।
- तातो सिंक र थर्मल वियास:महत्वपूर्ण भागहरूको जंक्शन तापमान व्यवस्थापन गर्न।
- जडानकर्ताहरू:डिमिङ कन्ट्रोल (0-10V, PWM) र AC/DC इनपुटका लागि।
किनभने LEDs लाई थर्मल रनवे रोक्नको लागि कडा वर्तमान नियन्त्रण चाहिन्छPCBAडिजाइनले बिजुली अलगाव र तातो अपव्ययलाई प्राथमिकता दिनुपर्छ।
प्रमुख प्राविधिक प्यारामिटरहरू (डेटाशिट इनसाइटहरू)
तपाईंको एसेम्बलीले उद्योग मापदण्डहरू पूरा गरेको सुनिश्चित गर्न, तपाईंले यी मापदण्डहरू आफ्नो निर्मातासँग प्रमाणित गर्नुपर्छ। हालको IPC र कम्पोनेन्ट मानकहरूमा आधारित, यहाँ महत्वपूर्ण मेट्रिकहरू छन्।
सामान्य विनिर्देशहरू
प्यारामिटर मानक मान / दायरा उद्योग मानकबेस सामग्रीFR4 (Tg 125°C मिनेट), धातु कोर (MCPCB)IPC-4101/21Copper Thickness1 oz देखि 4 oz (बाह्य तह) IPC-6012 कक्षा 2PCB मोटाई 0.031" देखि "0.031" (अनुकूलन योग्य)IPC-600Surface FinishENIG (इलेक्ट्रोलेस निकल इमर्सन गोल्ड) वा लीड-फ्री HASLRoHS 2002/95/ECSolder MaskLPI (लिक्विड फोटो इमेजेबल) -- हरियो/सेतो/BlackIPC-SM-B40C
इलेक्ट्रिकल र थर्मल प्रदर्शन
प्यारामिटर सर्तहरू मूल्याङ्कन अधिकतम आउटपुट वर्तमान उच्च-वर्तमान च्यानलहरू (अटोमोटिभ) 8A प्रति च्यानल अधिकतम आपूर्ति भोल्टेजDC इनपुटअप 75VJunction Temp (Tj) अपरेशन दायरा-40°C देखि +150° CT थर्मल प्रतिरोध (θJA) Q3 °F/TW/Clay आउटमा निर्भर प्याकेजहरू) फ्रिक्वेन्सीबूस्ट/बक कन्भर्टरहरू 100kHz मा 10MHz स्विच गर्दै
फारम कारक नोट:आधुनिक कम्प्याक्ट डिजाइनहरूले लिगेसी SOT223 प्याकेजहरूको तुलनामा बोर्ड स्पेसको 90% सम्म बचत गर्न DFN प्याकेजहरू (2x2mm) प्रयोग गर्छन्।
डिजाइन र विधानसभा: शीर्ष 4 इन्जिनियरिङ फोकस बिन्दुहरू
भेट्नEEATमापदण्डहरू, हामी प्रमाणित उत्पादन नोटहरू र वास्तविक-विश्व इन्जिनियरिङ डेटामा भर पर्छौं।
1. थर्मल व्यवस्थापन रणनीति
ताप इलेक्ट्रोलाइटिक क्यापेसिटरहरूको शत्रु हो र एलईडी मर्दछ।
- नियुक्ति मार्फत:तामाको ग्राउन्ड प्लेनमा तातो स्थानान्तरण गर्न आईसी प्याड मुनि थर्मल वियासको एरेहरू प्रयोग गर्नुहोस्।
- तामा खन्या:बाहिरी तह तामा मोटाई हुनुपर्छ2 औंस (0.0026 in.) न्यूनतमउच्च-वर्तमान ट्रेसहरूको लागि।
- निरीक्षण:PCBA को ताना र ट्विस्ट भन्दा बढी हुनु हुँदैन0.0075 इन्च प्रति इन्चheatsink सम्पर्क सुनिश्चित गर्न।
2. दीर्घायुको लागि घटक चयन
- मोटर वाहन ग्रेड:बाहिरी प्रकाशको लागि, चयन गर्नुहोस्AEC-Q101योग्य चालकहरू। यी भागहरूले साइड-वेटेबल फ्ल्याङ्कहरू (SWF) समर्थन गर्दछ, जसले सोल्डर जोडहरूको स्वचालित अप्टिकल निरीक्षण (AOI) को लागि अनुमति दिन्छ--- शून्य-दोष निर्माणको लागि आवश्यकता।
- क्यापेसिटरहरू:न्यूनतम १०५ डिग्री सेल्सियसको लागि मूल्याङ्कन गरिएका उच्च-रिपल वर्तमान क्यापेसिटरहरू प्रयोग गर्नुहोस्।
3. Solderability र निरीक्षण
- AOI अनुपालन:साइड-भिजेबल फ्ल्याङ्कहरू बिना लीडलेस प्याकेजहरू (DFN/QFN) महँगो एक्स-रे निरीक्षण आवश्यक पर्दछ। SWF टेक्नोलोजीले मानक AOI लाई अनुमति दिन्छ, विधानसभा लागतहरू उल्लेखनीय रूपमा घटाउँछ।
- सोल्डर मास्क दर्ता:तामाको एक्सपोजर रोक्नको लागि गलत दर्तालाई अधिकतम ±0.004 इन्चमा राख्नुपर्छ।
४. विद्युतीय सुरक्षा (क्रिपेज र क्लियरेन्स)
- AC-DC ड्राइभरहरूका लागि (अफ-लाइन), उच्च-भोल्टेज ट्रेसहरू (मुख्य) र कम-भोल्टेज माध्यमिक पक्षहरू बीच पर्याप्त क्लियरेन्स सुनिश्चित गर्नुहोस्।
- ज्वलनशीलता मूल्याङ्कन:सबै सामग्रीहरू पूरा गर्नुपर्छUL94V-0। यो मूल्याङ्कन बोर्डको सोल्डर साइडमा भौतिक रूपमा चिन्ह लगाइएको हुनुपर्छ।
आवेदन-विशेष आवश्यकताहरू
विभिन्न क्षेत्रहरूले एलईडी ड्राइभर PCBA मा विभिन्न तनावहरू लगाउँछन्।
- अटोमोटिभ हेडलाइट्स (ADB):उच्च-वर्तमान (8A+) ड्राइभरहरू चाहिन्छEMC अनुपालन (CISPR 25 कक्षा 5)। बोर्ड साइज प्रायः प्रतिबन्धित छ, 4+ तह स्ट्याक आवश्यक छ।
- औद्योगिक हाई-बे:सर्ज सुरक्षा र फराकिलो इनपुट भोल्टेज दायरा (90-305V AC) मा फोकस गर्दछ।
- उपभोक्ता (एलईडी बल्ब):लागत-संवेदनशील, सामान्यतया एकल-तह एल्युमिनियम PCB हरू रैखिक चालकहरूसँग।
बारम्बार सोधिने प्रश्नहरू (FAQ)
तल तीनवटा सामान्य प्राविधिक प्रश्नहरू छन्एलईडी चालक PCBAसोर्सिङ र डिबगिङ।
Q1: किन मेरो LED चालक PCBA केही महिना पछि असफल हुन्छ, कम्पोनेन्टहरू एकदम नयाँ भए पनि?
A:मूल कारण लगभग सधैं छथर्मल तनाववागरीब सोल्डरिंग। निम्न जाँच गर्नुहोस्:
1. जंक्शन तापमान:के तपाईंले चालक IC को Tc (केस temp) मापन गर्नुभयो? अंगूठाको नियम यो हो कि प्रत्येक 10 डिग्री सेल्सियस 85 डिग्री सेल्सियस भन्दा माथि बढ्नको लागि, क्यापेसिटरको आयु आधा हुन्छ।
2. कपर भोकमरी:धेरै विफलताहरू हुन्छन् किनभने IC को थर्मल प्याड सही रूपमा सोल्डर गरिएको छैन। को प्रयोग गरेरसाइड-भिजेबल फ्ल्याङ्कहरूडिजाइनले थर्मल प्याड पूर्ण रूपमा जडान भएको सुनिश्चित गर्न AOI प्रमाणीकरणको लागि अनुमति दिन्छ।
3. सामग्री Tg:यदि चालक तातो छ भने मानक FR4 (Tg 130°C) समयसँगै घट्न सक्छ। मा अपग्रेड गर्नुहोस्Tg 150°C+वा एल्युमिनियम-कोर PCBA।
Q2: म कसरी ठूलो उत्पादन अघि प्रोटोटाइप एलईडी चालक PCBA को गुणस्तर प्रमाणित गर्छु?
A:दृश्य निरीक्षणमा मात्र भर नपर्नुहोस्। तपाईंलाई तीन-चरण प्रमाणिकरण प्रक्रिया चाहिन्छ:
1. विद्युतीय परीक्षण (फ्लाइंग प्रोब):नेट जडानको 100% प्रमाणीकरण अनिवार्य छ। उच्च भोल्टेज र कम भोल्टेज नेटहरू बीच कुनै शर्टहरू सुनिश्चित गर्नुहोस्।
2. थर्मल इमेजिङ:१ घण्टाको लागि पूर्ण लोडमा चालक चलाउनुहोस्। आईसी केसको तापक्रम डाटाशीट विनिर्देशहरूसँग मेल खान्छ कि भनेर जाँच गर्न थर्मल क्यामेरा प्रयोग गर्नुहोस्।
3. सोल्डर संयुक्त माइक्रो-सेक्शन:DFN प्याकेजहरूका लागि, तपाईंले शून्यहरू जाँच गर्न नमूना संयुक्त क्रस-सेक्शन गर्नुपर्छ। भोइडहरू कुल प्याड क्षेत्रको 25% भन्दा बढी हुनु हुँदैन।
Q3: मेरो LED ड्राइभरको लागि "ENIG" सतह फिनिशले के गर्छ, र के यो अतिरिक्त लागतको लायक छ?
A:ENIG (इलेक्ट्रोलेस निकल इमर्सन गोल्ड) उच्च-विश्वसनीय एलईडी ड्राइभरहरूको लागि महत्त्वपूर्ण छ।
- किन यो महत्त्वपूर्ण छ:मानक HASL (Hot Air Solder Leveling) ले असमान सतहहरू छोड्छ। सानो पिच LED ड्राइभर आईसीहरू (जस्तै QFN वा DFN) को लागि, उचित सोल्डरिङको लागि समतलता आवश्यक छ।
- "सुनको" लाभ:सुनले निकल तहलाई अक्सिडेशनबाट बचाउँछ। यदि निकल अक्सिडाइज हुन्छ भने, तपाईंले "ब्ल्याक प्याड" सिन्ड्रोम पाउनुहुन्छ, जसले सोल्डर जोइन्टहरू निम्त्याउँछ जुन राम्रो देखिन्छ तर थर्मल साइकल चलाउने (आउटडोर प्रकाशमा सामान्य) अन्तर्गत क्र्याक हुन्छ।
- फैसला:मोटर वाहन वा बाहिरी प्रयोगको लागि, ENIG गैर-वार्तालाप योग्य छ। डिस्पोजेबल उपभोक्ता बल्बहरूको लागि, OSP वा HASL पर्याप्त छ।
सारांश
एक बलियोएलईडी चालक PCBAचयन गरिएको IC द्वारा मात्र होइन, तर द्वारा परिभाषित गरिएको छतामा वजन, रणनीति मार्फत थर्मल, रसतह समाप्त। सधैं IPC-6012 कक्षा 2 वा कक्षा 3 अनुपालनको माग गर्नुहोस्, र AOI प्रमाणीकरण सुनिश्चित गर्न महत्वपूर्ण अटोमोटिभ अनुप्रयोगहरूको लागि साइड-भिजेबल फ्ल्याङ्कहरूलाई प्राथमिकता दिनुहोस्।
यी प्यारामिटरहरूको पालना गरेर---हाम्रो २० वर्षको उद्योग परीक्षण मार्फत प्रमाणित गरिएको---तपाईंले तपाईंको LED एरेसँग मेल खाने चालकको आयु सुनिश्चित गर्नुहुन्छ, सामान्यतया L70 कार्यसम्पादनको 50,000+ घण्टा।
