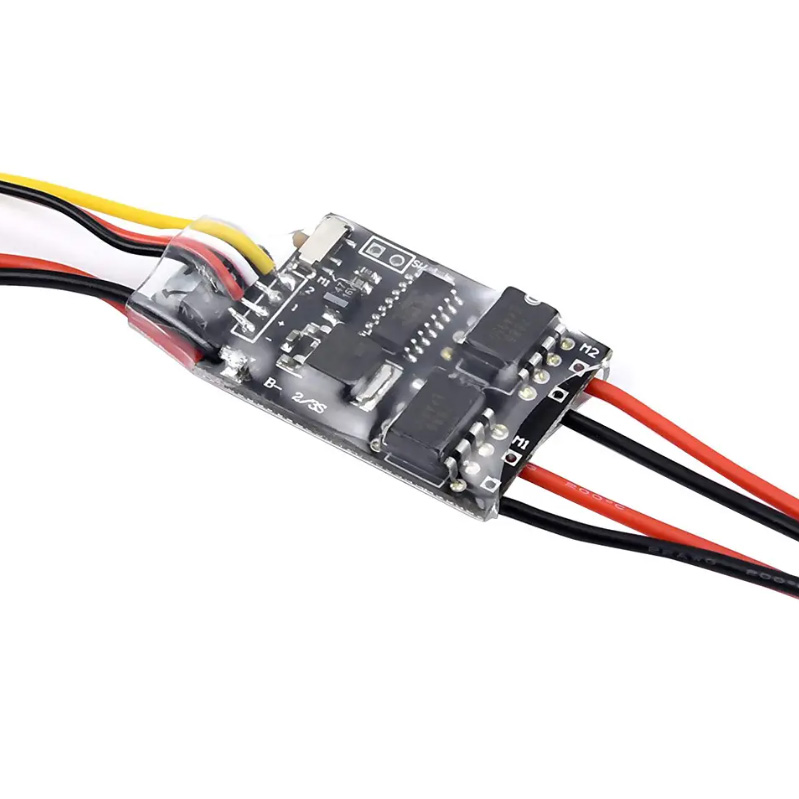

एयरोस्पेस इलेक्ट्रोनिक्स र विफलता विश्लेषणमा 20 वर्षको अनुभवको साथ, मैले विशेष डिजाइन अभ्यासहरू दस्तावेज गरेको छु जसले उडान-योग्य सम्मेलनहरूलाई ग्राउन्ड हार्डवेयरबाट अलग गर्दछ। यो गाइडले सामाग्री चयन, थर्मल व्यवस्थापन, प्रमाणीकरण आवश्यकताहरू, र विमान प्रकाश PCBA को लागि क्षेत्र-परीक्षण मापदण्डहरू समावेश गर्दछ।
विमान प्रकाश प्रणाली को प्रकार
एयरक्राफ्ट लाइटिंग फरक कोटीहरूमा पर्दछ, प्रत्येक अद्वितीय PCBA आवश्यकताहरूसँग।
लाइटिङ प्रकार प्रकार्य कार्य सञ्चालन मोड क्रिटिकल आवश्यकता नेभिगेसन लाइटहरू स्थिति संकेत (रातो/हरियो/सेतो) स्थिरतामा विश्वसनीयता, रंग शुद्धता एन्टी-कोलिजन लाइटहरू (स्ट्रोब) उच्च-तीव्रता फ्ल्यासिङ दोहोरो स्ट्रोब ढाँचा पीक वर्तमान ह्यान्डलिंग, युद्धको समय-पूर्व समय-समय झिम्काउने थर्मल साइकल चलाउने स्थायित्व ल्यान्डिङ लाइटहरू ल्यान्डिङको समयमा रनवे रोशनीको मागमा उच्च शक्ति एक्स्ट्रिम लुमेन आउटपुट, गर्मी डिसिपेशन केबिन/विन्डो लाइट्सप्यासेन्जर एम्बियन्स, रिडिङ डिम्मेबल, कलर-ट्युनेबलEMI अनुपालन, स्मूथ डिमिङ
कोर प्राविधिक निर्दिष्टीकरण
वातावरणीय आवश्यकताहरू
प्यारामिटर एयरक्राफ्ट इन्टेरियर एयरक्राफ्ट एक्सटेरियर (पखेटा/पुच्छर) सञ्चालन तापक्रम-15°C देखि +70°C-55°C देखि +85°Cस्टोरेज तापमान-40°C देखि +85°C-55°C देखि +125°Cumidity0% देखि 95% non-condensing0%0100% कन्डेन्सिङ,0%0100% अपरेटिङ् ft max55,000 ft maxVibration (यादृच्छिक) 0.2g देखि 5g RMS5g देखि 15g RMS
पावर इनपुट निर्दिष्टीकरण
ParameterTypical ValueNotesPrimary Power28V DC (नाममात्र) 18V देखि 32V दायरा प्रति MIL-STD-704AC पावर (केबिन प्रणालीहरू) 115V AC / 400Hz फ्लोरोसेन्ट-आधारित प्रणालीहरूका लागि पावर गुणस्तर सहिष्णुता ± 10% स्थिर, St ±ur20% सुरक्षा आवश्यक छ BITE मेमोरी रिटेन्सनको लागि वर्तमान <100µAF
विमान प्रकाश PCBA को लागि सामग्री चयन
मूल सामग्री: कार्बन कम्पोजिट वा धातु कोर?
खराब थर्मल चालकता र LED कम्पोनेन्टहरूसँग CTE बेमेलको कारणले गर्दा मानक FR4 विमान प्रकाशको लागि विरलै स्वीकार्य हुन्छ।
सामाग्री थर्मल चालकताCTE (ppm/°C) तौल अनुप्रयोगFR40.3-0.5 W/m·K14-17LightSignal/control onlyAluminium MCPCB1.5-3 W/m·K23-25MediumGeneral LED lightingCopper MCPCB200-4mHvy1-4mHea Power बाहिरी बत्तीहरूकार्बन क्लथ कोर१७५-३०० W/m·K (XY)४-६.५धेरै हल्का प्रिमियम एयरोस्पेस
बाहिरी प्रकाशको लागि सिफारिस:कार्बन कपडा कोर वा तामा MCPCB प्रयोग गर्नुहोस्। CTE मिल्दो LED कम्पोनेन्टहरू (6-7 ppm/°C) ले थर्मल साइकल चलाउँदा -55°C देखि +85°C सम्म सोल्डर जोइन्ट शियर तनाव कम गर्छ।
कपर वजन चयन
हालको लोडइन्टिरियर लाइटिङबाहिरी लाइटिङसिग्नल ट्रेसहरू (<100mA)0.5 oz1 ozLED पावर (500mA-2A) 1 oz देखि 2 oz2 ozStrobe/Landing (5A-15A) लागू हुँदैन3 oz देखि 4 oz

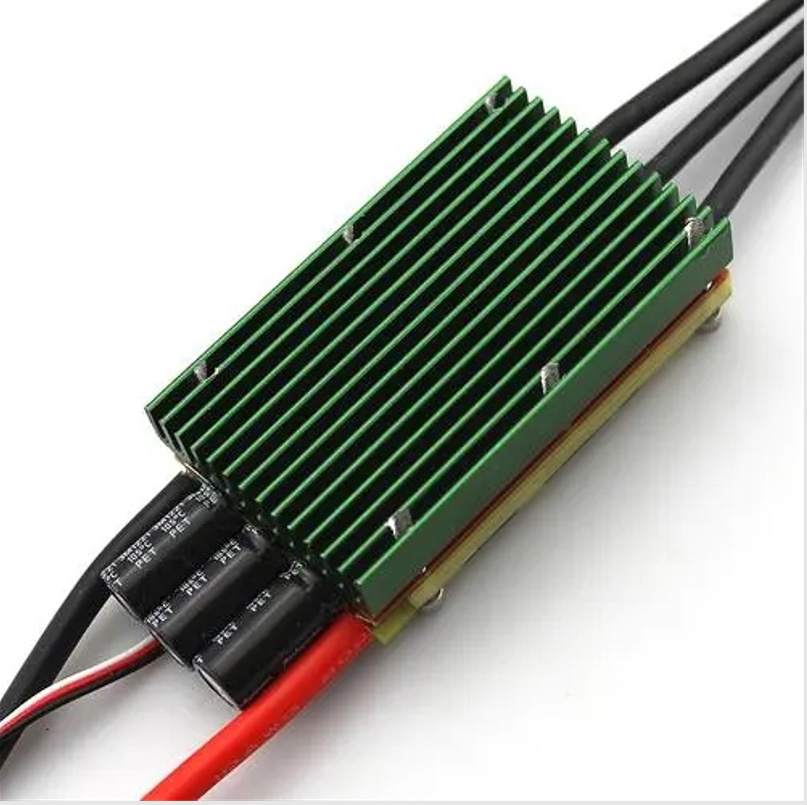

उच्च-शक्ति विमान एलईडी PCBA को लागि थर्मल व्यवस्थापन
थर्मल चालकता आवश्यकताहरू
MCPCBs ले मानक FR-4 को लगभग 10 गुणा थर्मल चालकता प्रदान गर्दछ, जसले राम्रो तातो अपव्यय, उज्यालो लुमेन आउटपुट, र लामो LED आयुमा अनुवाद गर्दछ।
औंठाको नियम:LED जंक्शन तापमानमा प्रत्येक 10 डिग्री सेल्सियस कमीको लागि, कम्पोनेन्टको आयु दोब्बर हुन्छ।
डाइलेक्ट्रिक लेयर निर्दिष्टीकरण
प्यारामिटर मानक MCPCBउच्च-प्रदर्शन एयरोस्पेस डाइइलेक्ट्रिक सामग्री सिरेमिक फिलरको साथ इपोक्सी थर्मली प्रवाहकीय पोलीइमाइड थर्मल चालकता1-3 W/m·K5-10 W/m·KDielectric Thickness50-100µm75-150µm-kV35 kV ब्रेकडाउन भोल्टेज
एलईडी प्याडहरूको लागि थर्मल मार्फत रणनीति
PCBA मा प्रत्येक उच्च शक्ति एलईडी को लागी:
- न्यूनतम 9 थर्मल वियास(०.३ मिमी व्यास) प्रति एलईडी प्याड
- भरिएको र क्याप भियासSolderability को लागी आवश्यक छ
- स्पेसिङ मार्फत:1.0mm देखि 1.2mm ग्रिड ढाँचा
- शून्य सहिष्णुता:एक्स-रे मा 25% प्याड क्षेत्र देखिने मुनि

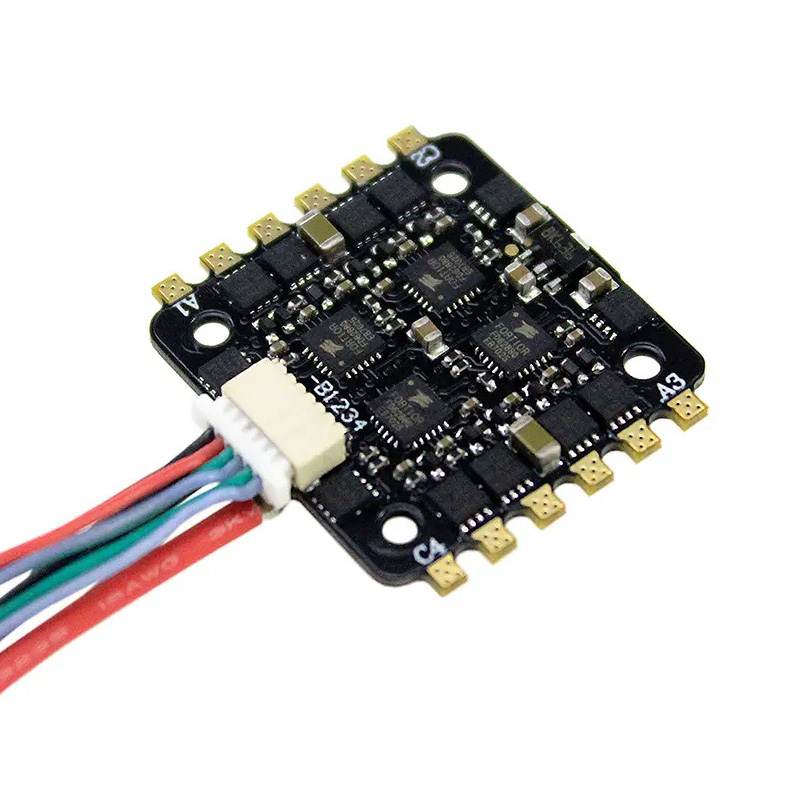

सर्किट टोपोलोजी र नियन्त्रण वास्तुकला
बाहिरी प्रकाश नियन्त्रण
आधुनिक विमानको बाहिरी प्रकाशले स्वतन्त्र च्यानल नियन्त्रणको साथ प्रोग्रामयोग्य एलईडी ड्राइभरहरू प्रयोग गर्दछ।
सिफारिस गरिएको वास्तुकला:
- I2C LED ड्राइभर IC (जस्तै, LP5562 वा समान) प्रोग्रामयोग्य अनुक्रम मेमोरीको साथ
- उच्च-वर्तमान एलईडी तारहरूको लागि बाह्य MOSFET चरण
- छुट्टै I2C बसहरू मार्फत FMU रिडन्डन्सी समर्थन
प्रोग्रामयोग्य ड्राइभरहरूको फाइदाहरू:
- लाइटिङ अनुक्रम प्रोग्रामिंग पछि स्वायत्त रूपमा चल्छ
- सामान्य झिम्काउने ढाँचाहरूको लागि कुनै FMU हस्तक्षेप आवश्यक छैन
- एक FMU असफल भएमा सुन्दर गिरावट
भित्री केबिन प्रकाश
एयरक्राफ्ट केबिन एलईडी प्रकाश प्रणालीहरूले सामान्यतया व्यक्तिगत रूपमा सम्बोधनयोग्य LED-माइक्रोकन्ट्रोलर जोडीहरू प्रयोग गर्छन्।
फीचर आवश्यकता नियन्त्रण प्रोटोकल पिक्सेल डाटा सिरियल बस ठेगानामा प्रत्येक MCU-LED जोडी स्वतन्त्र रूपमा ठेगाना योग्य कलर कन्ट्रोलआरजीबी वा RGBW प्रति फिक्स्चर डाटा दर एनिमेसन अनुक्रमहरूको लागि पर्याप्त असफलता मोड सिंगल एलईडी विफलताले अरूलाई असर गर्दैन।
लचिलो PCBAघुमाउरो फ्युसेलेज सतहहरू अनुरूप केबिन प्रकाशको लागि प्रायः प्रयोग गरिन्छ।
बिल्ट-इन परीक्षण उपकरण (BITE)
एयरक्राफ्ट लाइटिङ PCBAs ले आत्म-निदान क्षमताहरू समावेश गर्नुपर्छ।
निगरानी गरिएको प्यारामिटरहरू:
- इनपुट भोल्टेज र आवृत्ति (U_LINE, LINN_SYNC)
- तापक्रम (T_AMBIENT)
- बत्ती/एलईडी स्थिति (विरासत प्रणालीहरूको लागि FILAMENT_DETECT)
- आउटपुट भोल्टेज र वर्तमान
BITE प्रतिक्रिया:
- गैर-अस्थिर मेमोरीमा लग त्रुटि
- वैकल्पिक: असतत आउटपुट मार्फत सिग्नल विफलता
- सुरक्षित छ भने सञ्चालन जारी राख्नुहोस् (सुन्दर गिरावट)
EMI र लाइटनिंग संरक्षण
बिजुली संरक्षण आवश्यकताहरू
बाहिरी पखेटा/पुच्छर माउन्ट गरिएको बत्तीहरूको लागि:
सुरक्षा एलिमेन्ट स्पेसिफिकेशनटीवीएस डायोड्स द्वि-दिशात्मक, बिजुली तरंगको लागि मूल्याङ्कन गरिएको स्पार्क ग्याप्सका लागि प्राथमिक वृद्धिको गिरफ्तारीका लागि शृंखला प्रतिरोध १०Ω देखि १००Ω सबै इनपुट लाइनहरूमा ग्राउन्ड बन्डुल 467 रेटेड ग्राउन्ड लग
EMI न्यूनीकरण
प्रविधि एप्लिकेसनफेराइट मोती पावर इनपुट लाइनहरू नियामक इनपुटहरू स्विच गर्नका लागि सामान्य मोड चोकहरू PCBA र रिमोट LEDs बीचको सिल्डेड केबलहरू, कपर पोउ ग्राउन्ड प्लेनसोलिड रिटर्न पथ, न्यूनतम लूपहरू
प्रमाणीकरण र अनुपालन
एयरक्राफ्ट लाइटिंग PCBA को लागि प्रमुख मानकहरू
मानक लागूता आवश्यकताDO-160सबै वायुजन्य उपकरण पर्यावरण र EMI परीक्षणMIL-STD-704Power input28V DC पावर गुणस्तरMIL-P-55110 / IPC-6012PCB योग्यतावर्ग 3/एरोस्पेसएफएए एसी 150/53534अनवेज लाइट lightsICAO Annex 14 अन्तर्राष्ट्रिय एयरपोर्ट प्रकाश मानकहरू
योग्यता परीक्षण आवश्यकताहरू
TestDO-160 SectionPass मापदण्डTemperature-Altitude4.055,000 ft simulatedVibration8.0कुनै मेकानिकल वा बिजुलीको विफलता छैन Humidity6.0No क्षय वा इन्सुलेशन ब्रेकडाउन लाइटनिंग प्रेरित22.0कुनै क्षति छैन, कुनै असुरक्षित अवस्था 1Flugrab बाट कुनै क्षति छैन। स्काइड्रोल, इन्धन, आदि।
एयरक्राफ्ट लाइटिंग PCBA FAQs
Q1: विमान बाहिरी प्रकाशको लागि एल्युमिनियम-कोर र तामा-कोर PCBA बीच के भिन्नता छ?
A:एल्युमिनियम-कोर र कपर-कोर PCBA बीचको छनोटले बाहिरी विमानको प्रकाशमा थर्मल कार्यसम्पादन, तौल र विश्वसनीयतालाई प्रत्यक्ष असर गर्छ।
एल्युमिनियम MCPCB (मेटल कोर मुद्रित सर्किट बोर्ड):
- थर्मल चालकता: 138-238 W/m·K
- घनत्व: 2.70 g/cm³ (हल्का वजन)
- CTE: 23-25 ppm/°C
- लागत: तामा भन्दा 30-50% कम
कपर MCPCB:
- थर्मल चालकता: 390-401 W/m·K (लगभग डबल एल्युमिनियम)
- घनत्व: 8.96 g/cm³ (3.3x भारी)
- CTE: 16-17 ppm/°C (6-7 ppm/°C मा LED कम्पोनेन्टहरूसँग राम्रो मिलान)
- चरम शक्ति घनत्व (>2 W/cm²) को लागि सुपीरियर
विमान अनुप्रयोगहरूको लागि निर्णय म्याट्रिक्स:
एयरक्राफ्ट लोकेशन पावर डेन्सिटी भाइब्रेसन लेभल सिफारिस गरिएको कोरकेबिन पढ्ने बत्ती कम (<0.5 W/cm²) कम एल्युमिनियम MCPCBWing निरीक्षण बत्तीहरू मध्यम (1-2 W/cm²) परिष्कृत वायास ल्यान्डिङ लाइटहरू (LED) उच्च² (>2 MCPCBW/cm²) उच्च एल्युमिनियम स्ट्रोब धेरै उच्च (स्पंदित) हाईकोपर MCPCB
चरम वातावरण को लागी:कार्बन-क्लथ कोर PCBs ले 175-300 W/m·K को XY थर्मल चालकता मात्र 4-6.5 ppm/°C को CTE को साथ प्रदान गर्दछ, सिरेमिक LED प्याकेजहरू नजिकबाट मिल्छ। यसले -55°C देखि +85°C सम्मको तीव्र तापक्रम चक्रमा थर्मल तनावलाई कम गर्छ।
Q2: विमान केबिन प्रकाश प्रणालीमा पाइने 400Hz AC पावरको लागि म कसरी डिजाइन गर्छु?
A:एयरक्राफ्ट केबिन लाइटिंगले प्रायः 115V AC 400Hz मा प्रयोग गर्दछ, भवनहरूमा पाइने 50/60Hz होइन। यसले अद्वितीय डिजाइन आवश्यकताहरू सिर्जना गर्दछ।
400Hz डिजाइन चुनौती:
50/60Hz को लागि डिजाइन गरिएको मानक बिजुली आपूर्तिहरू ट्रान्सफर्मर र चुम्बकीय कम्पोनेन्टहरूमा कोर हानिका कारण 400Hz मा अधिक तताउने वा असफल हुनेछ।
आवश्यक PCBA डिजाइन अनुकूलन:
कम्पोनेन्ट50/60Hz Design400Hz DesignTransformerStandard सिलिकन स्टील उच्च-फ्रिक्वेन्सी फेराइट वा टेप-घाउको कोरइनपुट फिल्टरिंग ठूला इलेक्ट्रोलाइटिक क्यापेसिटरहरू साना फिल्म क्यापेसिटरहरू रेक्टिफायरहरू मानक डायोडहरू छिटो रिकभरी डायोडहरू EMI 200Hz फिल्टर गर्नका लागि फास्ट रिकभरी डायोडहरू 800Hz तरंग
400Hz PCBA को लागि डिजाइन चेकलिस्ट:
1. घटक आवृत्ति मूल्याङ्कन प्रमाणित गर्नुहोस्- ट्रान्सफर्मर र इन्डक्टरहरूले 400Hz सञ्चालन निर्दिष्ट गर्नुपर्छ
2. इनरश वर्तमान मापन- 400Hz प्रणालीहरूमा प्राय: 50/60Hz डिजाइनहरू भन्दा उच्च इनरश हुन्छ
3. विमान-ग्रेड शक्ति संग परीक्षण- 400Hz स्रोत प्रयोग गर्नुहोस्, बेन्च आपूर्ति होइन
4. सिंक्रोनाइजेसन जाँच गर्नुहोस्- धेरै प्रणालीहरूलाई फ्रिक्वेन्सी-लक डिमिङ चाहिन्छ (जस्तै, LINN-SYNC)
Q3: विमान प्रकाश PCBA मा सबैभन्दा सामान्य असफल मोडहरू के हुन्, र म तिनीहरूलाई कसरी रोक्न सक्छु?
A:एयरबस र बोइङ लाइटिङ एसेम्बलीहरूको फिल्ड विफलता विश्लेषणको आधारमा, यी पाँच असफल मोडहरू हावी छन्।
असफलता मोड 1: ट्रान्सफर्मर विफलता (इग्निशन/स्टार्टिङ सर्किट)
रोकथाम:
- पर्याप्त थर्मल मार्जिन संग ट्रान्सफर्मर निर्दिष्ट गर्नुहोस्
- सुनिश्चित गर्नुहोस् कि बर्तन सामग्री -55°C देखि +125°C को सामना गर्न सक्छ
- लोड अन्तर्गत उचित माध्यमिक भोल्टेजको लागि परीक्षण
असफलता मोड २: स्विचिङ सर्किटहरूमा MOSFET ब्रेकडाउन
रोकथाम:
- कम्तिमा 2x अपरेटिङ भोल्टेजको लागि मूल्याङ्कन गरिएको MOSFETs प्रयोग गर्नुहोस्
- वर्तमान सीमित गर्न गेट प्रतिरोधकहरू (10Ω देखि 100Ω) थप्नुहोस्
- स्विचिंग नोडहरूमा स्नबर सर्किटहरू समावेश गर्नुहोस्
- तापमानको लागि डेरेट (१५० डिग्री सेल्सियस जंक्शन रेटेड भागहरू प्रयोग गर्नुहोस्)
विफलता मोड 3: अनुनाद सर्किटहरूमा इन्डक्टर विफलता
रोकथाम:
- UL-वर्ग इन्सुलेशनको साथ इन्डक्टरहरू निर्दिष्ट गर्नुहोस्
- सुनिश्चित गर्नुहोस् कि हालको मूल्याङ्कन शिखर परिचालन वर्तमान भन्दा बढि छ
- क्रिटिकल सर्किटहरूको लागि श्रृंखलामा थर्मल फ्यूज थप्नुहोस्
विफलता मोड 4: माइक्रोकन्ट्रोलर रिसेट वा लक-अप
रोकथाम:
- समर्पित भोल्टेज सुपरवाइजर IC प्रयोग गर्नुहोस् (RC रिसेट होइन)
- रिसेट समय डाटाशीट आवश्यकताहरू पूरा गर्दछ प्रमाणित गर्नुहोस्
- ब्राउनआउट रिकभरीको लागि वाचडग टाइमर थप्नुहोस्
विफलता मोड 5: थर्मल साइकल चलाउँदा सोल्डर संयुक्त थकान
PCBA डिजाइन मार्फत रोकथाम:
- CTE-मिल्ने सामग्रीहरू प्रयोग गर्नुहोस्- सिरेमिक LEDs (6-7 ppm/°C) सँग जोड्दा कपर कोर (16-17 ppm/°C) एल्युमिनियम (23-25 ppm/°C) भन्दा राम्रो हुन्छ।
- टाँस्ने बन्धन थप्नुहोस्- ठूला कम्पोनेन्टहरू अन्तर्गत, इपोक्सी वा सिलिकन टाँसने वाला लागू गर्नुहोस्
- प्याड ज्यामिति अप्टिमाइज गर्नुहोस्- थ्रु-होल कम्पोनेन्टहरूमा टियर-ड्रप प्याडहरू र ठूला कुण्डलीय घण्टीहरू प्रयोग गर्नुहोस्
- बर्तन विचार गर्नुहोस्- बाहिरी एसेम्बलीहरूको लागि, पोटिङ कम्पाउन्डले थर्मल-मेकानिकल तनावलाई ओसिलो बनाउँछ
व्यापक परीक्षण:
उडान स्वीकृति अघि, PCBA ले DO-160 थर्मल साइकल चलाउनु पर्छ:
- भित्री भागको लागि न्यूनतम 500 चक्र
- बाहिरी लागि 1000+ चक्र
- वास्तविक स्थापना स्थान मिल्ने तापमान दायरा
सारांश: एयरक्राफ्ट लाइटिंग PCBA डिजाइन चेकलिस्ट
आन्तरिक लागि डिजाइन तत्व आवश्यकता कोर सामग्री एल्युमिनियम MCPCB; बाहिरी भागको लागि तामा वा कार्बन कपडा तामाको तौल २ औंस न्यूनतम शक्तिको लागि; 3-4 औंस स्ट्रोब/ल्यान्डिङ लाइटहरूको लागि थर्मल भ्यासन्यूनतम 9 प्रति उच्च-शक्ति एलईडी, भरिएको र क्याप गरिएको CTE मिलान कोर CTE 10 ppm/°C भित्र LED घटकहरू पावर इनपुटसर्ज सुरक्षा 28V DC को लागि; केबिन प्रणालीहरूको लागि 400Hz अनुकूलता BITEVoltage, वर्तमान, तापमान निगरानी; त्रुटि लगिङ प्रमाणीकरणDO-160 परीक्षण गरियो; IPC-6012 कक्षा 3
राम्रोसँग डिजाइन गरिएको एयरक्राफ्ट लाइटिङ PCBA शून्य मर्मत पहुँचको साथ 50,000+ उडान घण्टाको लागि निरन्तर सञ्चालन हुन्छ। MCPCB थर्मल व्यवस्थापन, प्रोग्रामेबल एलईडी ड्राइभरहरू, र DO-160 योग्यता परीक्षणको संयोजनले उड्डयनले माग गरेको विश्वसनीयता प्रदान गर्दछ।
