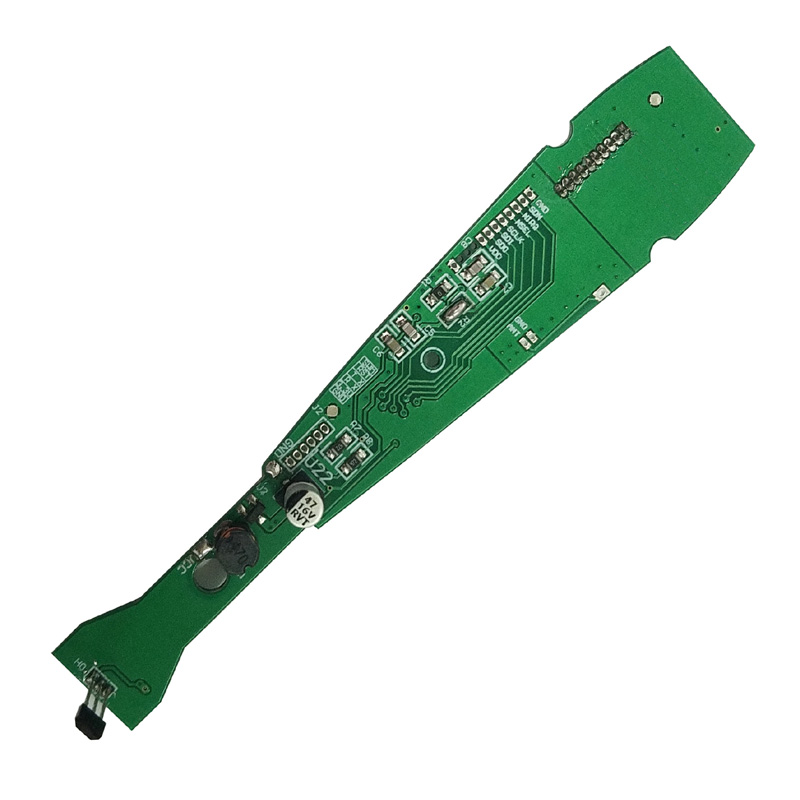

RC कार PCBA को लागि कोर भिन्नताहरू
सबै RC कार PCBA डिजाइनहरू समान रूपमा प्रदर्शन गर्दैनन्। छवटा कारकहरूले वास्तविक भिन्नता सिर्जना गर्छन्।

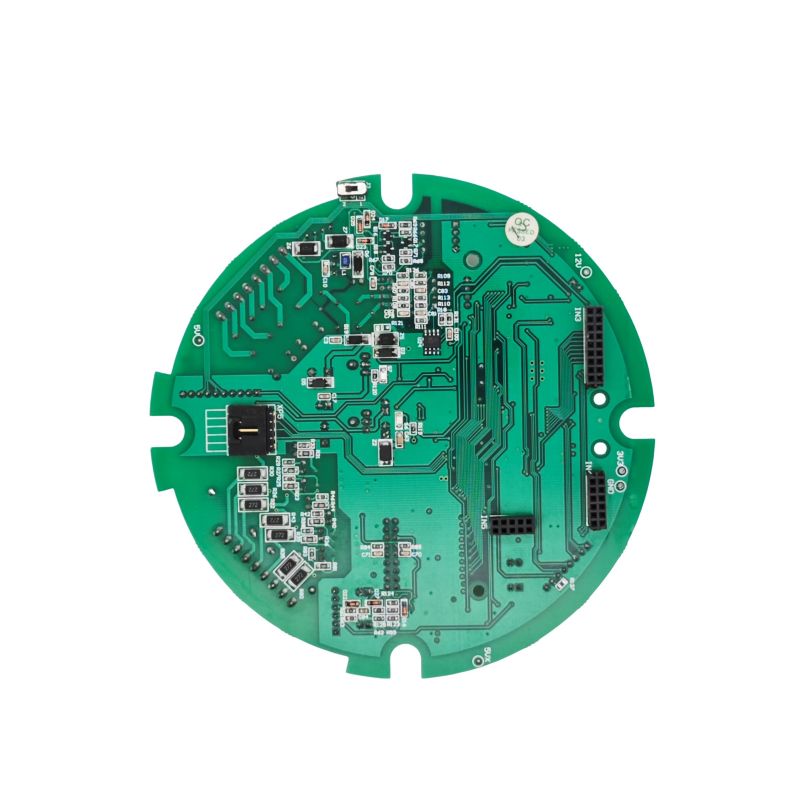

मोटर ड्राइभ स्टेज - जहाँ धेरै डिजाइनहरू असफल हुन्छन्
| प्यारामिटर | खेलौना ग्रेड | हबी ग्रेड (सिफारिस गरिएको) | प्रभाव |
|---|---|---|---|
| MOSFET Rds(चालू) | 15--20 mΩ | < 5 mΩ (जस्तै, IRFH7921) | एक्सेलेरेशन स्न्याप |
| शिखर वर्तमान ह्यान्डलिंग | 10A | 40A (बर्स्ट 80A) | पहाड आरोहण |
| मृत समय नियन्त्रण | कुनै पनि वा स्थिर | अनुकूली (५०--५०० एनएस) | शूट-थ्रु रोक्छ |
| ब्रेक FET | उपस्थित छैन | सिंक्रोनस सुधार | तत्काल उल्टो |
भिन्नता निर्माता: एक शौक-ग्रेड RC कार PCBA ले प्रोग्रामेबल डेड टाइमको साथ छुट्टै उच्च-साइड र कम-साइड MOSFET ड्राइभरहरू प्रयोग गर्दछ। खेलौना बोर्डहरूले एकीकृत आधा-ब्रिज आईसीहरू प्रयोग गर्दछ जुन अफ-रोड प्रयोगको 2 मिनेटमा बढी तातिन्छ।

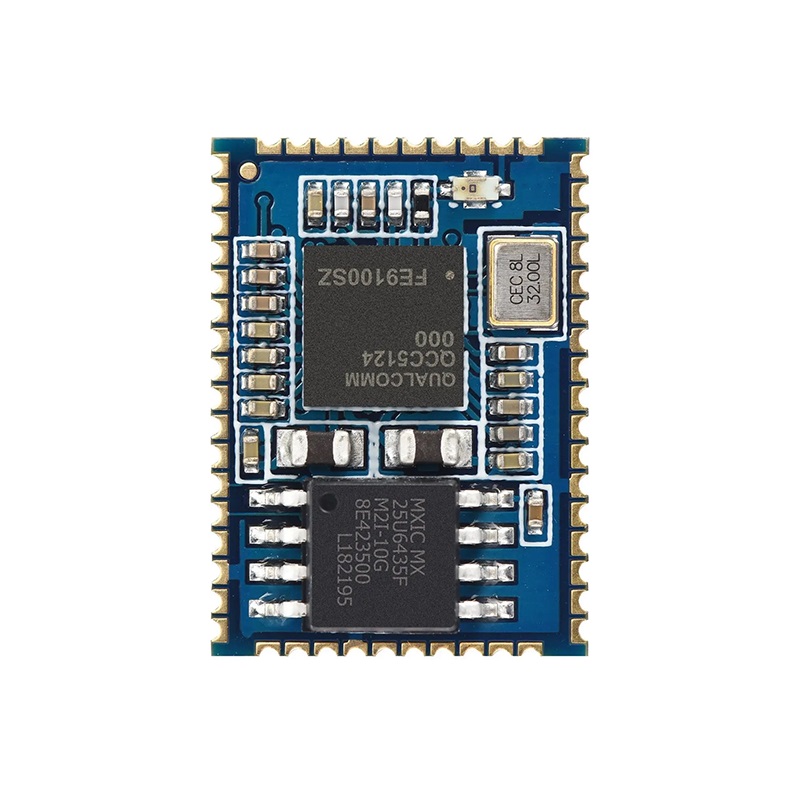

रेडियो रिसीभर संवेदनशीलता र चयनशीलता
| प्यारामिटर | गरिब | राम्रो (अन्तर) |
|---|---|---|
| संवेदनशीलता | -90 dBm | -105 dBm (2.4 GHz) |
| आसन्न च्यानल अस्वीकार | २० dB | ४५ dB |
| फ्रिक्वेन्सी हपिङ | कुनै पनि छैन | प्रति सेकेन्ड ५०+ च्यानलहरू |
| एन्टेना प्रकार | पीसीबी ट्रेस | बाह्य द्विध्रुव वा सिरेमिक चिप |
भिन्नता निर्माता: गुणस्तरीय RC कार PCBA ले रिसिभर IC अघि छुट्टै LNA (कम-शोर एम्पलीफायर) समावेश गर्दछ। यसले 300+ मिटरमा नियन्त्रण गर्न अनुमति दिँदै, शोरको आंकडा घटाउन बिना 15 dB लाभ थप्छ।

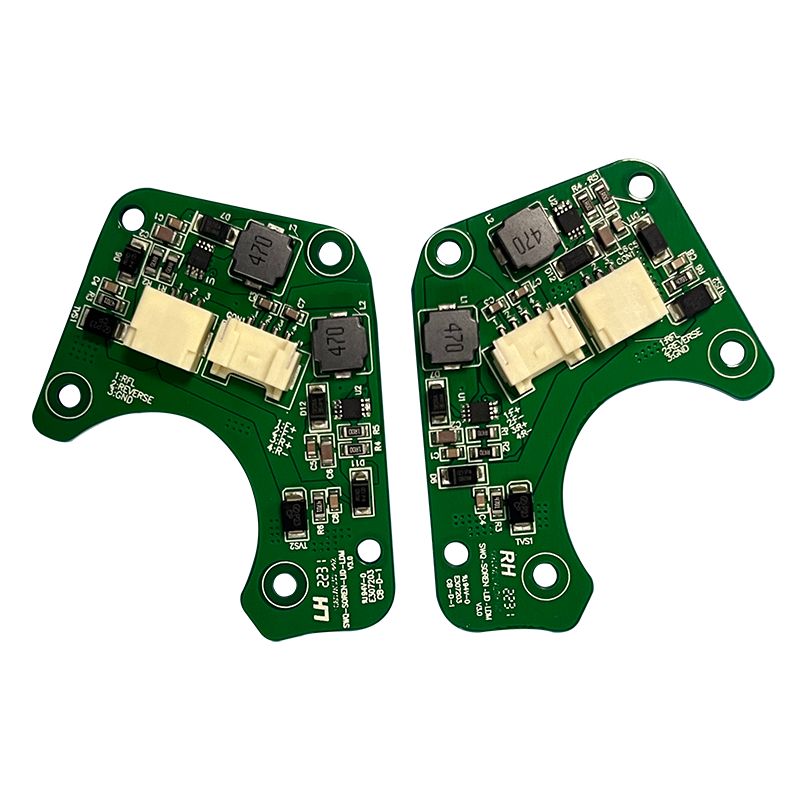

पावर व्यवस्थापन भिन्नताहरू जुन महत्त्वपूर्ण छ
मोटर लोड अन्तर्गत भोल्टेज स्थिरताले RC कार PCBA हार्ड एक्सेलेरेशनको समयमा रिसेट गर्छ भने निर्धारण गर्छ।
ब्याट्री इनपुट र नियमन
| कम्पोनेन्ट | खेलौना दृष्टिकोण | व्यावसायिक दृष्टिकोण |
|---|---|---|
| ब्याट्री भोल्टेज सेन्सिङ | प्रतिरोधक विभाजक मात्र | हिस्टेरेसिसको साथ डिभाइडर + तुलनाकर्ता |
| कम भोल्टेज कटअफ | कुनै पनि (LiPO क्षति) | प्रोग्रामेबल (LiPO को लागि 3.2V/सेल) |
| 5V रेल (सर्वो/आरसी) | रैखिक नियामक (अधिक ताप) | 2A बक कन्भर्टर |
| 3.3V रेल (MCU) | साझा LDO | 100 mA रिजर्वको साथ समर्पित LDO |
आलोचनात्मक भिन्नता: RC कार PCBA मा रहेको MCU मोटर स्टलहरूमा जीवित रहनु पर्छ जसले ब्याट्री भोल्टेजलाई 8.4V बाट 5.0V मा 10 मिलिसेकेन्डको लागि छोड्छ। 5V रेलमा बक-बूस्ट वा ठूलो क्यापेसिटर बैंक (1000 µF कम-ESC) प्रयोग गर्नुहोस्।
BEC (ब्याट्री एलिमिनेटर सर्किट) प्रदर्शन
| प्यारामिटर | विश्वसनीयताको लागि न्यूनतम | किन यो महत्त्वपूर्ण छ |
|---|---|---|
| निरन्तर प्रवाह | 1.5A 6V मा | डिजिटल सर्भरहरू 1A प्रत्येक ड्र |
| शिखर वर्तमान | 5 सेकेन्डको लागि 3A | लोड अन्तर्गत स्टीयरिंग |
| आउटपुट लहर | <50 mVpp | कुनै सर्वो जिटर छैन |
| थर्मल बन्द | 125°C | रोकिएको सर्वोमा आगो रोक्छ |
लेआउट र शिल्डिंग भिन्नताहरू
RC कार PCBA मोटर, तार, र कताई गियरहरु संग प्लास्टिक चेसिस भित्र काम गर्दछ। जताततै कोलाहल छ ।
शोर अलगाव प्रविधिहरू
| शोर स्रोत | गुणस्तर PCBA मा शमन | खेलौना PCBA (फेलियर पोइन्ट) |
|---|---|---|
| मोटर ब्रश | 3 क्यापेसिटरहरू (0.1 µF) टर्मिनलहरूमा + फेराइट मोती लिडहरूमा | क्यापेसिटरहरू छैनन् |
| PWM स्विचिङ | स्प्रेड स्पेक्ट्रम (२--१२ मेगाहर्ट्ज डिथरिङ) | स्थिर आवृत्ति |
| सर्वो प्रतिक्रिया बर्तन | ढाल गरिएको ट्रेस, गार्ड रिंग | लामो असुरक्षित ट्रेस |
| एन्टेना फीड | ग्राउन्ड वियासको साथ Coplanar waveguide | कोलाहल भएको जमिनमा माइक्रोस्ट्रिप |
भिन्नता निर्माता: गुणस्तरीय RC कार PCBA ले RF खण्डलाई ब्याट्री नेगेटिभ टर्मिनल नजिकको एकल बिन्दुमा मुख्य जमिनसँग जोडिएको छुट्टै ग्राउन्ड आइल्याण्डमा राख्छ।
क्रिस्टल र ओसिलेटर प्लेसमेन्ट
- 27 मेगाहर्ट्ज क्रिस्टल (वा 2.4 GHz को लागि TCXO) मोटरको तारबाट कम्तिमा 15 मिमी टाढा राख्नुहोस्
- क्रिस्टल अन्तर्गत चलिरहेको कुनै डिजिटल ट्रेसहरू छैनन्
- ओसिलेटरको वरिपरि ग्राउन्ड गार्डको घण्टी (प्रत्येक 2 मिमी स्टिच मार्फत)
- लोड क्यापेसिटरहरू क्रिस्टल स्पेसिफिकेशनसँग मेल खान्छ (±5 pF)
फर्मवेयर र नियन्त्रण लूप भिन्नताहरू
हार्डवेयरले मात्र फरक पार्दैन। नियन्त्रण एल्गोरिथ्मले प्रतिक्रियाशील कारहरूलाई सुस्त कारहरूबाट अलग गर्दछ।
थ्रोटल र स्टीयरिङ कर्भहरू
| सुविधा | आधारभूत कार्यान्वयन | उन्नत (भिन्न निर्माता) |
|---|---|---|
| थ्रोटल र्याम्प | रैखिक | घातीय (पोटेन्टियोमिटर मार्फत समायोज्य) |
| ब्रेक मिश्रण | कुनै पनि छैन | अगाडि / पछाडि पूर्वाग्रह समायोजन |
| स्टीयरिङ दोहोरो दर | फिक्स | प्रोग्रामयोग्य अन्त्य बिन्दुहरू |
| ABS सिमुलेशन | छैन | उच्च गतिमा पल्स ब्रेकिङ |
कार्यान्वयन: RC कार PCBA MCU ले न्यूनतम 1 kHz मा PID लूपहरू चलाउनु पर्छ। 100 Hz लूपहरूले ध्यान दिन सकिने ढिलाइ उत्पादन गर्दछ। Cortex-M4 वा हार्डवेयर multiply-acumulate सँग मिल्दोजुल्दो प्रयोग गर्नुहोस्।
फेलसेफ र टेलिमेट्री
- सिग्नल हानि असफल सुरक्षित-- बिना प्याकेटको ०.५ सेकेन्ड पछि थ्रोटललाई शून्यमा सेट गर्नुहोस्
- कम ब्याट्री असफल सुरक्षित-- थ्रॉटललाई 50% मा 6.0V मा घटाउनुहोस्, 5.5V मा काट्नुहोस्
- वैकल्पिक टेलिमेट्री-- ब्याट्री भोल्टेज, मोटर तापमान, RSSI ट्रान्समिटरमा फिर्ता पठाइयो
गुणस्तरीय RC कार PCBA ले सफ्टवेयरमा मात्र होइन हार्डवेयर (पृथक तुलनाकर्ता) मा फेलसेफ लागू गर्दछ। यदि MCU लक हुन्छ भने, हार्डवेयरले थ्रोटललाई शून्यमा तान्दछ।
उत्पादन सहनशीलता र परीक्षण
ठूलो उत्पादनले भिन्नताहरू प्रकट गर्दछ। तंग सहनशीलताले लगातार प्रदर्शन सिर्जना गर्दछ।
आलोचनात्मक उत्पादन विशिष्टताहरू
| प्यारामिटर | खेलौना सहिष्णुता | व्यावसायिक सहिष्णुता | परीक्षण विधि |
|---|---|---|---|
| क्रिस्टल आवृत्ति | ±50 पीपीएम | ±10 पीपीएम | आवृत्ति काउन्टर |
| LNA लाभ | ±3 dB | ±0.5 dB | नेटवर्क विश्लेषक |
| MOSFET गेट थ्रेसहोल्ड | ±0.5V | ±0.1V (बिनमा राखिएको) | वक्र ट्रेसर |
| वर्तमान सेन्स प्रतिरोधक | ±5% | ±1% (4-तार केल्विन) | मिलियन मिटर |
कार्यात्मक परीक्षण प्रोटोकल
प्रत्येक RC कार PCBA पास हुनुपर्छ:
1. नो-लोड मोटर परीक्षण-- हालको < 1A, कुनै श्रव्य आवाज छैन
2. स्टल परीक्षण-- 2 सेकेन्डका लागि 30A, थर्मल बन्द छैन
3. दायरा परीक्षण-- 100 मिटर खुला मैदानमा एन्टेना तल
4. हस्तक्षेप परीक्षण-- एकै साथ १० बोर्डहरू सञ्चालन गर्नुहोस्, कुनै च्यानल टकराव छैन
FAQ - RC कार PCBA भिन्नताहरूको बारेमा सामान्य प्रश्नहरू
Q1: किन केही RC कार PCBA डिजाइनहरू क्र्यास पछि जोडा गुमाउँछन्, जबकि अरूले गर्दैनन्?
A:भिन्नता क्रिस्टल थरथरानवाला मा यांत्रिक तनाव छ। कार रोकिने दुर्घटनाले अचानक 200--500 G deceleration पल्स सिर्जना गर्दछ। यो झटकाले क्वार्ट्ज क्रिस्टलको अनुनाद आवृत्तिलाई दुई तरिकामा परिवर्तन गर्दछ:
मेकानिकल तनावबाट आवृत्ति परिवर्तन-- क्रिस्टल खाली अस्थायी रूपमा G-बल अन्तर्गत विकृत हुन्छ, यसको समानान्तर रेजोनन्ट फ्रिक्वेन्सी 150 ppm सम्म परिवर्तन गर्दछ। यदि रिसीभरको PLL ले यो शिफ्ट ट्र्याक गर्न सक्दैन (धेरै कम लागतको डिजाइनहरूमा 50 ppm क्याप्चर दायरा हुन्छ), RC कार PCBA ले लक गुमाउँछ र कहिल्यै पुन: प्राप्त गर्दैन किनभने विकृत क्रिस्टलको स्थायी अफसेट छ।
सोल्डर संयुक्त माइक्रो फ्र्याक्चर-- साना HC-49S क्रिस्टलहरू (खेलौना RC मा सामान्य) भारी धातु केसहरू छन्। 500 G अन्तर्गत, केस जडत्वले सोल्डर जोइन्टहरूलाई जोड दिन्छ। भिजुअल निरीक्षण पास गर्ने माइक्रो क्र्याकले अन्तर्क्रियात्मक सम्पर्क सिर्जना गर्दछ। RC कार PCBA पावर अन हुन्छ (क्रिस्टलले कम कम्पनमा काम गर्दछ) तर मोटर कम्पन हुने बित्तिकै असफल हुन्छ।
गुणस्तर RC कार PCBA मा समाधान:
- क्वार्ट्जको सट्टा MEMS ओसिलेटर (SiTime वा समान) प्रयोग गर्नुहोस्। MEMS उपकरणहरू 50,000 G बाँच्छन् र कम पावर खपत गर्छन्।
- यदि क्वार्ट्ज अनिवार्य छ भने, 3.2×2.5 मिमी सिरेमिक प्याकेज प्रयोग गर्नुहोस् (HC-49S होइन) चार-बिन्दु सोल्डरिंगको साथ।
- ओसिलेटर मुनि अन्डरफिल इपोक्सी थप्नुहोस् (दुई किनारामा रहेको ०.५ मिमी मनकाले झटका अवशोषित गर्दछ)।
राम्रोसँग डिजाइन गरिएको RC कार PCBA बाइन्डिङ नगुमाइकन कंक्रीटमा बारम्बार १-मिटर थोपा बाँच्न सक्छ। एसेम्बल गरिएको कारलाई १ मिटरबाट २० पटक खसाएर परीक्षण गर्नुहोस्, त्यसपछि दायरा प्रमाणित गर्नुहोस्। सस्तो डिजाइन ड्रप 3 वा 4 मा असफल।
Q2: MOSFET गेट ड्राइभ कन्फिगरेसनले आंशिक थ्रोटलमा RC कार PCBA प्रदर्शनलाई कसरी असर गर्छ?
A:आंशिक थ्रोटल (१०--४०% ड्यूटी साइकल) हो जहाँ अधिकांश RC कार PCBA डिजाइनहरूले तिनीहरूको कमजोरीहरू प्रकट गर्दछ। दुई गेट ड्राइभ प्यारामिटरहरू हावी छन्:
गेट चार्ज र मिलर पठार- जब MOSFET आंशिक थ्रॉटलमा स्विच गर्दछ, यसले रैखिक क्षेत्र (मिलर पठार) मा अधिक समय बिताउँछ जहाँ Rds(on) अझै हासिल गरिएको छैन। उच्च कुल गेट चार्ज (Qg > 50 nC) भएको MOSFET ले पूर्ण रूपमा सक्रिय हुन 200--300 ns लिन्छ। 10% थ्रोटल (20 kHz PWM, 5 µs अन-समय), MOSFET 4.7 µs को लागि मात्र पूर्ण रूपमा बढाइएको छ। रैखिक क्षेत्रमा बाँकी 300 एनएसले (I × V) को रूपमा ताप फैलाउँछ। 20A मा, यो 20A × 6V = 120W 300 ns प्रति चक्रको लागि हो -- 30 सेकेन्डमा परिवेश माथि जंक्शन तापमान 40°C बढाउन पर्याप्त छ।
गेट प्रतिरोधी मान-- खेलौना RC कार PCBA डिजाइनहरूले सरलताको लागि एकल 100Ω गेट रेसिस्टर प्रयोग गर्दछ। यसले 500 एनएस वृद्धि समय सिर्जना गर्दछ। गुणस्तरीय डिजाइनहरूले अलग-अलग टर्न-अन र टर्न-अफ प्रतिरोधकहरू प्रयोग गर्छन्: 10Ω टर्न-अन (छिटो) र 100Ω टर्न-अफ (घण्टी घटाउन ढिलो)। यसले 100 एनएस वृद्धि समय उत्पादन गर्दछ, नाटकीय रूपमा रैखिक क्षेत्र घाटा कम गर्दछ।
मापन भिन्नता-- RC कार PCBA लाई 25% थ्रॉटलमा 10 मिनेटको लागि डायनामोमिटरमा चलाएर परीक्षण गर्नुहोस्। खराब डिजाइनले मोटरको तापक्रम 90°C र MOSFET केस 110°C देखाउनेछ। गुणस्तरीय डिजाइन (कम Qg MOSFETs, छुट्टै गेट प्रतिरोधकहरू) 60°C मा मोटर चलाउँछ, MOSFET 70°C मा। कूलर बोर्ड 5× लामो रहन्छ।
Q3: 100-मीटर RC कार PCBA र 300-मीटर संस्करण बीचको एन्टेना डिजाइनमा के भिन्नता छ?
A:एउटै 2.4 GHz ट्रान्समिटर पावर (100 mW कानूनी सीमा) प्रयोग गर्दा तीनवटा एन्टेना डिजाइन तत्वहरूले 200-मीटर भिन्नता सिर्जना गर्दछ:
एन्टेना प्रकार र दक्षता-- मानक 1.6 मिमी FR-4 बोर्डमा PCB ट्रेस एन्टेना (उल्टे-F) ले 40--50% दक्षता (-3 देखि -4 dBi लाभ) प्राप्त गर्दछ। बाह्य 1/4 तरंग मोनोपोल (31 मिमी तार) भएको उही RC कार PCBA ले 70--80% दक्षता (-1.5 dBi) प्राप्त गर्छ। एक सिरेमिक चिप एन्टेना (जस्तै, जोहानसन 2450AT18) ट्युन गरिएको मिल्दो नेटवर्कको साथ 60--65% दक्षता पुग्छ। ३०० मिटर दायराका लागि ठाडो रूपमा राखिएको मोनोपोल एन्टेना प्रयोग गर्नुहोस् (चेसिस भित्र कुण्डल नगरिएको)।
ग्राउन्ड प्लेन आकार-- एन्टेना ग्राउन्ड प्लेन (काउन्टरपोइस) कम्तिमा λ/४ (३१ मिमी) लम्बाइ हुनुपर्छ। गुणस्तरीय RC कार PCBA डिजाइनहरूले RF खण्ड अन्तर्गत 35×40 mm को ठोस ग्राउन्ड क्षेत्र आरक्षित गर्दछ। खेलौना बोर्डहरूले ब्याट्री वा मोटरको छेउमा एन्टेना राख्छन्, प्रभावकारी ग्राउन्ड प्लेनलाई 15 मिमीमा घटाएर। यसले एन्टेनालाई 2.45 GHz मा डिट्यून गर्दछ - वास्तविक अनुनाद 2.6 GHz मा सर्छ, 10 dB संवेदनशीलता गुमाउँछ।
फीड लाइन प्रतिबाधा-- एक मोनोपोल एन्टेनालाई RF IC देखि एन्टेना फिड पोइन्टमा 50Ω प्रसारण लाइन चाहिन्छ। यसको मतलब 1.6 मिमी FR-4 (माइक्रोस्ट्रिप) मा 1.5 मिमी चौडा ट्रेस तल निरन्तर ग्राउन्ड प्लेन सहित। गुणस्तरीय RC कार PCBA ले दुबै छेउमा ग्राउन्ड वियास भएको 50Ω ट्रेस प्रयोग गर्दछ। खेलौना बोर्डहरूले एन्टेनालाई 10 मिमी लामो, 0.3 मिमी ट्रेस (120Ω) ग्राउन्ड प्लेनमा स्लटहरू मार्फत रुट गर्दछ - एक प्रतिबाधा बेमेल सिर्जना गर्दछ जसले प्रसारण शक्तिको 40% प्रतिबिम्बित गर्दछ।
प्रमाणीकरण-- आफ्नो PCBA आपूर्तिकर्तालाई 2.45 GHz मा एन्टेना प्रतिबाधा देखाउने स्मिथ चार्टको लागि सोध्नुहोस्। राम्रो डिजाइनले 50Ω ± 5Ω देखाउँछ। खराब डिजाइनले 30Ω वा 80Ω देखाउँछ। त्यो एकल मापनले कुनै पनि सिमुलेशन भन्दा बढी सही दायरा भिन्नता भविष्यवाणी गर्दछ।
तुलना तालिका -- खेलौना बनाम हबी आरसी कार PCBA
| सुविधा | खेलौना ग्रेड PCBA | शौक ग्रेड PCBA | भिन्नता प्रभाव |
|---|---|---|---|
| MCU | 8-बिट, 16 मेगाहर्ट्ज | ३२-बिट एआरएम, ७२ मेगाहर्ट्ज | लूप गति नियन्त्रण गर्नुहोस् |
| MOSFET चरण | एकीकृत आधा पुल | अलग + गेट चालक | हालको ह्यान्डलिङ रोक्नुहोस् |
| रिसिभर | एकल रूपान्तरण | दोहोरो रूपान्तरण + LNA | दायरा र शोर अस्वीकार |
| भोल्टेज नियमन | LDO मात्र | बक + LDO + क्याप बैंक | कुनै ब्राउनआउट रिसेट छैन |
| एन्टेना | पीसीबी ट्रेस | बाह्य मोनोपोल | 300m दायरा |
| असफल सुरक्षित | कुनै पनि छैन | हार्डवेयर + सफ्टवेयर | दुर्घटना रोकथाम |
| टेलिमेट्री | छैन | भोल्टेज, तापमान, RSSI | ब्याट्री सुरक्षा |
एक उत्कृष्ट RC कार PCBA महँगो घटकहरूको बारेमा होइन। यो सही गेट ड्राइभ, उचित एन्टेना डिजाइन, असफल सुरक्षित हार्डवेयर, र कडा उत्पादन सहिष्णुताको बारेमा हो। MOSFET स्विचिङ घाटा र RF ग्राउन्ड प्लेन साइजमा फोकस गर्नुहोस् -- यी दुई क्षेत्रहरूले वास्तविक-विश्व ड्राइभिङमा सबैभन्दा उल्लेखनीय भिन्नता उत्पन्न गर्दछ।
