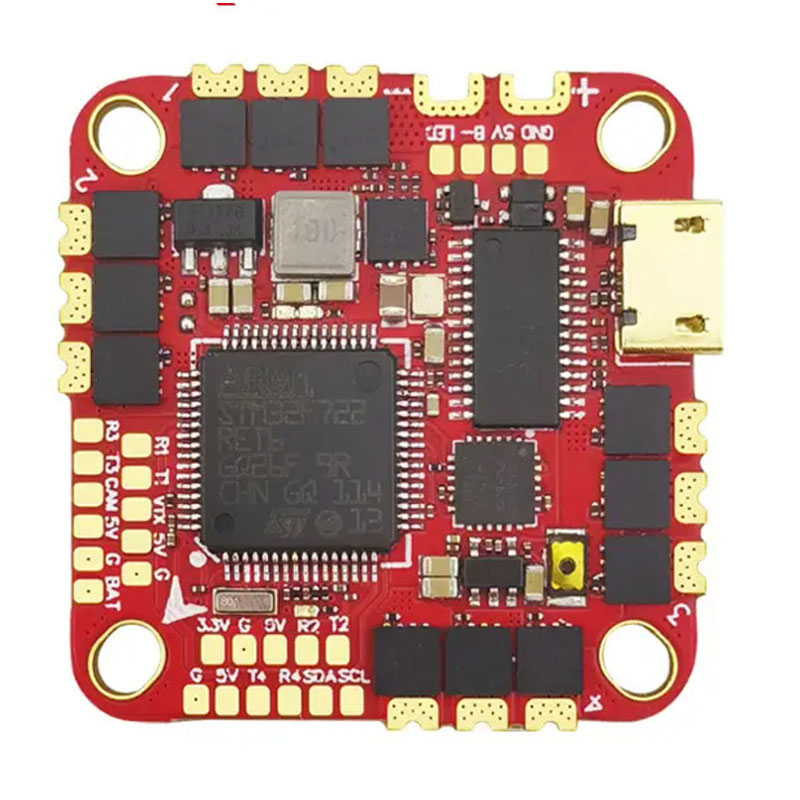

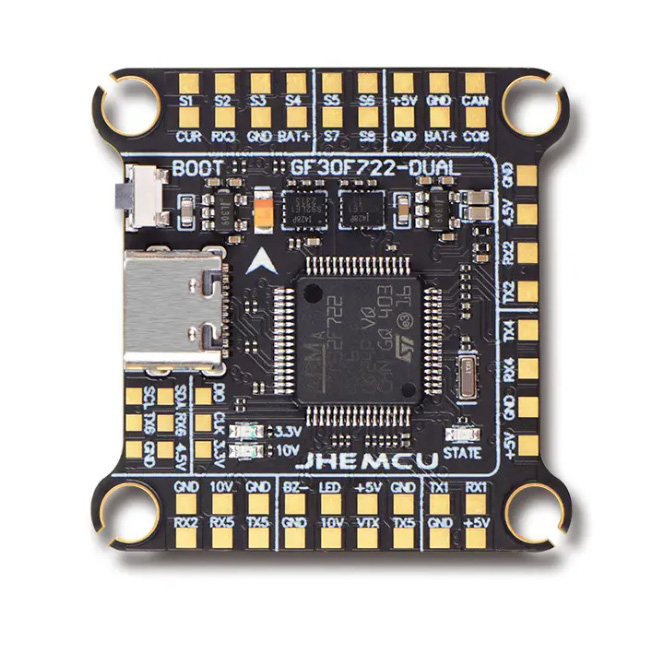

BMS PCBA

EV, ऊर्जा भण्डारण, र ई-मोबिलिटी क्षेत्रहरूमा 20 वर्षको विफलता विश्लेषणको साथ, मैले 10-वर्षको BMS लाई 6-महिनाको खतराबाट अलग गर्ने कुराको दस्तावेजीकरण गरेको छु। यो गाइडले ईन्जिनियरिङ् विशिष्टताहरू, लेआउट नियमहरू, र वास्तविक क्षेत्र फिर्ताहरूमा आधारित प्रमाणीकरण विधिहरू प्रदान गर्दछ।

BMS PCBA ले के गर्नुपर्छ

A BMS PCBA लिथियम कोशिकाहरूको निगरानी, ​​सुरक्षा र सन्तुलन राख्छ। चार प्रकार्यहरू अपरिवर्तनीय छन्:
ओभर-भोल्टेज सुरक्षा (OVP): 4.25V प्रति सेल (Li-ion) मा कट अफ चार्ज।
अन्डर-भोल्टेज संरक्षण (UVP): प्रति सेल 2.5V देखि 3.0V मा डिस्चार्ज काट्नुहोस्।
अति-वर्तमान सुरक्षा (OCP): सर्ट सर्किटहरूको लागि द्रुत यात्रा (µs दायरा)।
सेल सन्तुलन: शृङ्खला कक्षहरूमा निष्क्रिय वा सक्रिय समीकरण।
यी मध्ये कुनै पनि छुटेमा सभालाई दायित्वमा परिणत हुन्छ।

कोर प्राविधिक प्यारामिटरहरू

निम्न मानहरूले सुरक्षित सञ्चालनको लागि उद्योगको न्यूनतम प्रतिनिधित्व गर्दछ। अटोमोटिभ वा स्थिर भण्डारणको लागि सधैं यी पार गर्नुहोस्।

भोल्टेज र वर्तमान मूल्याङ्कन

सुरक्षा यात्रा बिन्दुहरू (ली-आयनका लागि प्रति सेल)

शान्त वर्तमान (स्लीप मोड)

विश्वसनीयताका लागि PCBA लेआउट नियमहरू

धेरै जसो BMS विफलताहरू PCB मा उत्पन्न हुन्छन्, IC मा होइन। यी 12 नियमहरू पालना गर्नुहोस्।

सेल भोल्टेजहरूको लागि केल्विन सेन्स ट्रेसहरू

उच्च-वर्तमान मार्गहरू मार्फत सेल सेन्स ट्रेसहरू कहिल्यै नदिनुहोस्।
प्रत्येक सेल ट्यापलाई AFE (एनालग फ्रन्ट एन्ड) पिनमा सिधै कनेक्टरबाट समर्पित ट्रेस (०.२ मिमी देखि ०.३ मिमी) आवश्यक हुन्छ।
कुनै शाखा छैन: कक्षहरू बीच सेन्स ट्रेसहरू साझा नगर्नुहोस्।

उच्च-वर्तमान पथ डिजाइन

तामाको वजन: 20A देखि 50A को लागि न्यूनतम 2 औंस। 50A देखि 100A को लागि 4 औंस।
समानान्तर तहहरू: 60A माथिका धाराहरूका लागि समानान्तरमा बहु तहहरू प्रयोग गर्नुहोस्।
सोल्डर मास्क खोल्ने: तामाको पर्दाफास गर्नुहोस् र क्रस-सेक्शन बढाउन थप सोल्डर थप्नुहोस्। यसले प्रतिरोधलाई ३०% देखि ४०% सम्म घटाउँछ।

सेन्स रेसिस्टर प्लेसमेन्ट

चार-तार (केल्भिन) जडान: सेन्स रेसिस्टरमा यसको प्याडबाट भोल्टेज सेन्सिङ ट्रेसहरू समर्पित हुनुपर्छ।
स्थान: AFE भिन्न इनपुट पिन को 10mm भित्र।
ट्रेस मिलान: हालको मापन सटीकताको लागि सेन्स ट्रेसहरू बराबर लम्बाइ र समानान्तर हुनुपर्छ।

FETs को लागि थर्मल व्यवस्थापन

तामा क्षेत्र: प्रत्येक MOSFET ड्रेन प्याडलाई 300mm² देखि 500mm² तामाको विमान चाहिन्छ।
थर्मल वियास: प्रत्येक FET थर्मल प्याड अन्तर्गत 9 देखि 12 वियास (0.3 मिमी व्यास)।
भरिने मार्फत: भरिएको र क्याप गरिएको भियाहरू सोल्डरिङको विश्वसनीयताका लागि अनिवार्य छन्।

भोल्टेज अलगावको लागि कम्पोनेन्ट स्पेसिङ

ग्राउन्ड प्लेन विभाजन

उच्च-वर्तमान जमीन (शक्ति मार्ग): बाक्लो निशान, कुनै विभाजन छैन।
कम-वर्तमान एनालग ग्राउन्ड (AFE, अर्थ): तारा ब्याट्री नकारात्मक टर्मिनलमा जडान गर्नुहोस्।
जडान बिन्दु: सेन्स रेसिस्टरको नजिक एकल बिन्दुमा एनालग र पावर ग्राउन्ड जोड्नुहोस्।

कम्पोनेन्ट चयन चेकलिस्ट

भरपर्दो BMS PCBA सामग्रीको सही बिलबाट सुरु हुन्छ।

एनालग फ्रन्ट एन्ड (AFE)

सिफारिस गरिएका AFE परिवारहरू: Texas Instruments BQ769x2 (16S सम्म), एनालग यन्त्रहरू LTC681x (उच्च भोल्टेज), NXP MC33771C (अटोमोटिभ)।

पावर MOSFETs

भोल्टेज मूल्याङ्कन: कम्तिमा 1.5x अधिकतम प्याक भोल्टेज। 16S Li-ion (67V अधिकतम) को लागि, 100V FETs प्रयोग गर्नुहोस्।
हालको मूल्याङ्कन: 100°C जंक्शन तापमानमा 2x निरन्तर डिस्चार्ज वर्तमान।
समानान्तर FETs: 100A+ को लागि, समानान्तरमा 4 देखि 8 FETs प्रयोग गर्नुहोस्। एकसाथ स्विचिङ सुनिश्चित गर्न गेट ट्रेसहरू बराबर लम्बाइ हुनुपर्छ।

वर्तमान सेन्स प्रतिरोधक

विश्वसनीयताका लागि निष्क्रिय कम्पोनेन्टहरू

क्यापेसिटरहरू: X7R वा X5R डाइलेक्ट्रिक मात्र। AFE पिनको नजिक Y5V वा Z5U कहिल्यै प्रयोग नगर्नुहोस्।
सेन्स इनपुटहरूको लागि प्रतिरोधकहरू: प्रत्येक सेल सेन्स लाइनमा 1kΩ देखि 10kΩ श्रृंखला प्रतिरोधकहरू। गल्ती घटनाहरूको समयमा वर्तमान सीमा।
TVS डायोडहरू: प्रत्येक सेल इनपुटमा द्वि-दिशात्मक 5V देखि 6V सम्म। ESD र तार हार्नेस स्पाइकहरूबाट AFE को सुरक्षा गर्दछ।

निर्माण र निरीक्षण आवश्यकताहरू

यदि यी चरणहरूलाई बेवास्ता गरिएमा राम्रोसँग डिजाइन गरिएको BMS PCBA असेंब्लीमा असफल हुन्छ।

BMS PCBA FAQs

तल ईन्जिनियरहरू र ब्याट्री प्याक एसेम्बलरहरूबाट तीन प्राविधिक प्रश्नहरू छन्।

Q1: किन मेरो BMS PCBA ले सामान्य मोटर स्टार्ट-अपको समयमा गलत ओभर-करेन्ट सुरक्षा ट्रिगर गरिरहन्छ?
A: तपाईसँग अति-छिटो OCP फिल्टरसँग मिलाएर हालको समस्या छ। यहाँ इन्जिनियरिङ फिक्स छ:
धेरै जसो BMS AFE सँग कन्फिगर गर्न मिल्ने अति-वर्तमान सुरक्षा ढिलाइ हुन्छ (सामान्यतया 100µs देखि 1ms)। मोटर स्टार्ट-अप (विशेष गरी ब्रशलेस DC मोटर्स) ले 1ms देखि 5ms को लागि 5x देखि 8x मूल्याङ्कन गरिएको वर्तमान तान्छ।
चरण 1 - वास्तविक इनरश मापन गर्नुहोस्: सेन्स रेसिस्टरमा हालको प्रोबको साथ ओसिलोस्कोप प्रयोग गर्नुहोस्। सबैभन्दा खराब-केस स्टार्ट-अप (चिसो मोटर, कम ब्याट्री) को समयमा शिखर वर्तमान र अवधि रेकर्ड गर्नुहोस्।
चरण 2 - AFE दर्ताहरू समायोजन गर्नुहोस्: अति-वर्तमान ढिलाइ 2ms देखि 5ms सम्म बढाउनुहोस्। सर्ट-सर्किट ढिलाइ 100µs मा राख्नुहोस् (यसले मृत सर्टहरूबाट जोगाउँछ)।
चरण 3 - हार्डवेयर फिल्टर ट्युनिङ: AFE वर्तमान सेन्स पिनहरू बीच 100nF क्यापेसिटर थप्नुहोस्। यसले 10µs देखि 20µs RC फिल्टर बनाउँछ जसले धेरै छोटो स्पाइकहरूलाई बेवास्ता गर्छ।
चरण 4 - यदि अझै ट्रिपिङ: तपाईंको सेन्स प्रतिरोधक धेरै ठूलो छ। एक 2mΩ प्रतिरोधक 100A मा 200mV उत्पादन गर्दछ। 1mΩ वा 0.5mΩ मा स्विच गर्नुहोस् हेडरूमलाई अति-वर्तमान तुलनाकर्ता यात्राहरू अघि बढाउन।
चेतावनी: OCP असक्षम नगर्नुहोस्। झूटो यात्राहरू कष्टप्रद छन्। आगो स्थायी छ।

Q2: म कसरी BMS PCBA डिजाइन गर्छु जसले 200Ah सेलहरूसँग 16S LiFePO4 प्याकलाई सन्तुलनमा राख्छ?
A: मानक एकीकृत सन्तुलन FETs (50mA देखि 100mA) ले 200Ah कक्षहरू सन्तुलन गर्न 80 देखि 160 घण्टा लाग्नेछ। त्यो अनुपयोगी छ। तपाईलाई बाह्य निष्क्रिय सन्तुलन वा सक्रिय सन्तुलन चाहिन्छ।
विकल्प A - बाह्य निष्क्रिय सन्तुलन (लागत प्रभावकारी):
बाह्य सन्तुलन FETs नियन्त्रण गर्ने AFE प्रयोग गर्नुहोस् (जस्तै, बाह्य N- च्यानल FETs सँग BQ76952)।
प्रति सेल कम्पोनेन्ट चयन:
ब्यालेन्सिङ रेसिस्टर: 10Ω देखि 22Ω, 5W देखि 10W (मेटल अक्साइड वा वायरवाउन्ड)।
ब्यालेन्सिङ FET: 60V, 5A, Rds(on) < 50mΩ।
सन्तुलन वर्तमान: 200mA देखि 500mA। (3.3V सेल = 330mA मा 10Ω प्रतिरोधक प्रयोग गर्दै।)
PCB थर्मल आवश्यकता: प्रत्येक प्रतिरोधक 1W देखि 1.5W dissipates। प्रति प्रतिरोधक 500mm² तामा क्षेत्र आवश्यक छ।
विकल्प B - सक्रिय सन्तुलन (उच्च प्रदर्शन):
सक्रिय ब्यालेन्सर IC प्रयोग गर्नुहोस् (जस्तै, एनालग उपकरण LTC3300 वा टेक्सास उपकरण BQ79616)।
टोपोलोजी: Capacitive वा ट्रान्सफर्मर आधारित।
सन्तुलन वर्तमान: 1A देखि 5A प्रति सेल।
दक्षता: 85% देखि 92%।
PCB जटिलता: 6 देखि 8 तहहरू, कक्षहरू बीच सावधानीपूर्वक अलगाव आवश्यक छ।
200Ah कक्षहरूको लागि सिफारिस: 300mA देखि 500mA मा बाह्य निष्क्रिय सन्तुलन प्रयोग गर्नुहोस्। ब्यालेन्सिङ रेसिस्टर एरेमा एक हीटसिङ्क थप्नुहोस्। सक्रिय सन्तुलन केवल यदि चक्र जीवन महत्वपूर्ण छ र बजेटले 2x उच्च PCBA लागत अनुमति दिन्छ।

Q3: मैले उत्पादनको लागि अनुमोदन गर्नु अघि BMS PCBA ले कुन परीक्षणहरू पास गर्नुपर्छ?
A: पाँचवटा परीक्षण आवश्यक छ। कुनै पनि नछोड्नुहोस्।
