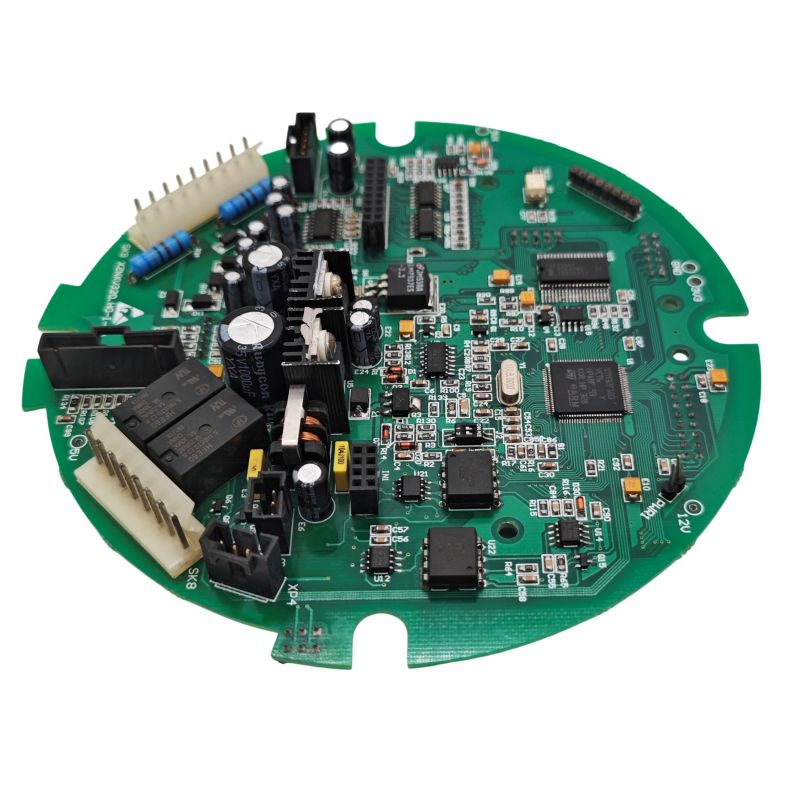

RC सर्वो PCBA ले के गर्नुपर्छ

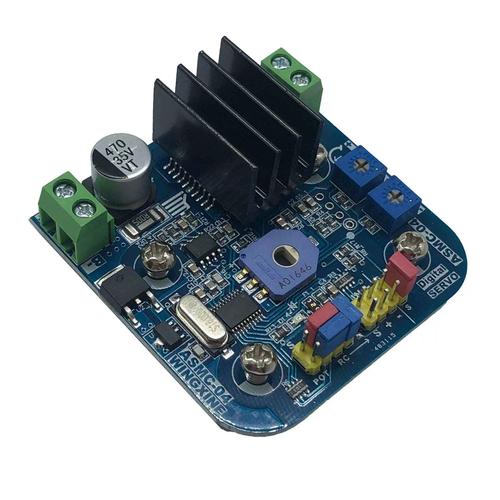

एक RC सर्वो PCBA (चाहे एक स्ट्यान्डअलोन चालक बोर्ड होस् वा आन्तरिक सर्वो नियन्त्रण बोर्ड) ले तीन आवश्यक कार्यहरू गर्दछ:

• PWM सिग्नल जेनेरेसन वा रिसेप्शन:नियन्त्रण पल्स (50Hz मा 1ms देखि 2ms) स्थिति आदेशहरूमा रूपान्तरण गर्दछ।
• शक्ति वितरण:क्लिन 5V वा 6V सर्वो मोटर र नियन्त्रण IC लाई प्रदान गर्दछ।
• प्रतिक्रिया प्रशोधन:स्थिति प्रमाणित गर्न र नियन्त्रण लूप बन्द गर्न आन्तरिक पोटेन्टियोमिटर पढ्छ।

उच्च-विश्वसनीयता डिजाइनहरूले ओभरलोड पत्ता लगाउनको लागि हालको सेन्सिङ र आवाज प्रतिरक्षाको लागि अप्टो-पृथकता पनि समावेश गर्दछ।

कोर प्राविधिक निर्दिष्टीकरण

निम्न प्यारामिटरहरूले RC सर्वो नियन्त्रण PCBA डिजाइनहरूको लागि उद्योग मानकहरू प्रतिनिधित्व गर्दछ। यी दुबै समर्पित सर्वो चालक बोर्डहरू र एकीकृत रिसीभर PCBA सम्मेलनहरूमा लागू हुन्छन्।

इनपुट पावर निर्दिष्टीकरण

नियन्त्रण सिग्नल निर्दिष्टीकरण

आन्तरिक सर्वो PCBA कम्पोनेन्टहरू (सर्भो भित्र)

एक मानक आरसी सर्वोले यी घटकहरूसँग सानो PCBA समावेश गर्दछ:

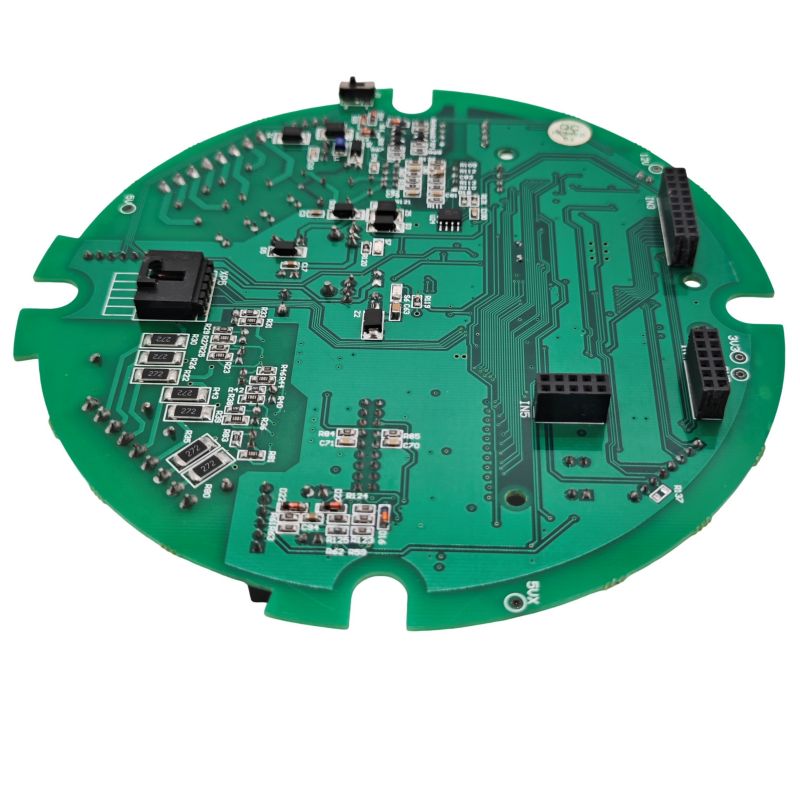

RC सर्वो विश्वसनीयताका लागि PCBA लेआउट नियमहरू

Unixplore इलेक्ट्रोनिक्स मा, हामीलाई थाहा छ कि अधिकांश RC servo विफलता PCB मा उत्पन्न हुन्छ। हामीले प्रदान गर्ने हरेक डिजाइनमा भरपर्दो सञ्चालन सुनिश्चित गर्न हामी यी ८ नियमहरू पालना गर्छौं।

1. पावर वितरण: तारा ग्राउन्डिङ

• डेजी-चेन ग्राउन्ड कहिल्यै नगर्नुहोस्। प्रत्येक सर्वो ग्राउन्ड सिधै पावर सप्लाई ग्राउन्ड पोइन्टमा फर्किनु पर्छ।
• पावर र सिग्नल ग्राउन्ड अलग गर्नुहोस्। बहु-सर्वो PCBA डिजाइनहरूमा, ग्राउन्ड प्लेन विभाजित गर्नुहोस् र ब्याट्री इनपुटको नजिक एकल बिन्दुमा जडान गर्नुहोस्।
• पावरको लागि ट्रेस चौडाइ: 1.5A निरन्तर प्रवाहको लागि, 1oz तामाको साथ 1.5mm न्यूनतम ट्रेस चौडाइ प्रयोग गर्नुहोस्।

2. डिकपलिंग क्यापेसिटर प्लेसमेन्ट

सर्वो मोटरहरूले महत्त्वपूर्ण विद्युतीय आवाज उत्पन्न गर्दछ। एक सामान्य सर्वोले 5V आपूर्ति लाइनमा 200mV पीक-टू-पीक शोर उत्पादन गर्न सक्छ।

आवश्यक decoupling प्रति सर्वो कनेक्टर:

• 100µF देखि 470µF इलेक्ट्रोलाइटिक क्यापेसिटर (मोटर इनरश ह्यान्डल गर्दछ)
• 100nF सिरेमिक क्यापेसिटर (फिल्टर उच्च आवृत्ति शोर)
• सर्वो पावर पिनको १० एमएम भित्र क्यापेसिटरहरू राख्नुहोस्

सम्पूर्ण PCBA को लागि बल्क क्यापेसिटन्स: मुख्य पावर इनपुटमा ठूलो क्यापेसिटर (1000µF देखि 4700µF) थप्नुहोस्। यसले ब्राउनआउटहरूलाई रोक्छ जब धेरै सर्भरहरू एकैसाथ सुरु हुन्छ।

3. PWM सिग्नल रूटिङ

• PWM ट्रेसहरू छोटो र सीधा राख्नुहोस्। लामो ट्रेसहरूले आवाजको लागि एन्टेनाको रूपमा काम गर्दछ।
• PWM ट्रेसहरू पावर तारहरूसँग समानान्तर चलाउनबाट बच्नुहोस्। आवश्यक भएमा ९०-डिग्री क्रसिङ प्रयोग गर्नुहोस्।
• PWM आउटपुट पिनमा 100Ω देखि 470Ω श्रृंखला रेसिस्टर थप्नुहोस्। यसले गल्ती अवस्थाहरूमा वर्तमान सीमित गर्दछ र घण्टी घटाउँछ।

4. सर्वो कनेक्टर लेआउट

मानक 3-पिन सर्वो कनेक्टर (सिग्नल, VCC, ग्राउन्ड) लाई विशिष्ट स्पेसिङ चाहिन्छ:

• पिन स्पेसिङ: 2.54mm (0.1 इन्च) वा 2.7mm (उच्च घनत्व)
• कनेक्टर ब्लकको लागि PCB मोटाई: 1.2mm देखि 1.6mm
• सिग्नल पिन स्थान: सामान्यतया भित्री पिन (३ को पिन २)
• पावर अनुक्रमण: GND सम्मिलित गर्दा VCC अघि जडान हुनुपर्छ

उच्च-घनत्व डिजाइनहरूको लागि, सर्वो कनेक्टरहरू बीच 2.7mm स्पेसिङले भरपर्दो जडानहरू कायम राख्दा कम्प्याक्ट लेआउटलाई अनुमति दिन्छ।

5. नियन्त्रण MCU को लागी भोल्टेज नियमन

• एउटै आपूर्ति शक्ति servos यदि MCU को लागि एक अलग LDO प्रयोग गर्नुहोस्। सर्भो वर्तमान स्पाइकहरूले भोल्टेज डिप्स निम्त्याउँछ जसले माइक्रोकन्ट्रोलर रिसेट गर्न सक्छ।
• सिफारिस गरिएको नियामक: 5V वा 3.3V LDO कम्तिमा 200mA क्षमता र 1µF इनपुट/आउटपुट क्यापेसिटरहरू।
• संरक्षण डायोड: रिभर्स पोलारिटीबाट जोगाउन इनपुटमा 1N4007 वा Schottky डायोड थप्नुहोस्।

6. मोटरमा शोर दमन (आन्तरिक सर्वो PCBA डिजाइनको लागि)

यदि पीसीबीए डिजाइन गर्दै हुनुहुन्छ जुन सर्वो भित्र जान्छ भने, मोटर टर्मिनलहरूमा सीधा आवाज दमन थप्नुहोस्:

• 100nF सिरेमिक क्यापेसिटर मोटर टर्मिनलहरूमा सोल्डर गरियो।
• अतिरिक्त सुरक्षाका लागि क्यापेसिटर नेगेटिभलाई मोटर हाउसिङमा जडान गर्नुहोस् (200mV सम्म शोर घटाउँछ)।
• ऐच्छिक: चरम शोर वातावरणको लागि मोटर लिडहरूमा फेराइट मोतीहरू थप्नुहोस्।

7. ओभरलोड पत्ता लगाउनको लागि वर्तमान सेन्सिङ

उन्नत सर्वो PCBA डिजाइनहरूले हालको निगरानी समावेश गर्दछ:

• शन्ट प्रतिरोधक: ०.१Ω देखि ०.५Ω, १% सहिष्णुता - वर्तमानको समानुपातिक भोल्टेज सिर्जना गर्दछ
• विभेदक एम्पलीफायर: 10 देखि 20 को लाभ - मापनयोग्य स्तरमा शन्ट भोल्टेज बढाउँछ
• ADC इनपुट: 10-बिट न्यूनतम — MCU नियन्त्रण गर्न हालको डेटा फिड गर्दछ

100mΩ शन्टले 500mA मा 50mV र 1.5A मा 150mV उत्पादन गर्छ। 5x लाभ एम्पलीफायरको साथ, यो 250mV देखि 750mV सम्म हुन्छ, 3.3V ADC इनपुटहरूको लागि उपयुक्त।

8. इन्सुलेशन र मेकानिकल संरक्षण

आन्तरिक सर्वो PCBA बोर्डहरू शारीरिक रूपमा सुरक्षित हुनुपर्छ:

• इन्सुलेट टेप: PCBA र धातु सर्वो केस बीच बिजुली टेप राख्नुहोस्। यसले सोल्डर जोइन्टहरू वा कम्पोनेन्ट लिडहरू केस छुनेबाट सर्ट सर्किटहरूलाई रोक्छ।
• कन्फर्मल कोटिंग: बाहिरी वा उच्च आर्द्रता अनुप्रयोगहरूको लागि, क्षरण रोक्न एक्रिलिक कन्फर्मल कोटिंग थप्नुहोस्।

नियन्त्रण सिग्नल जेनेरेसन (MCU कोड विचारहरू)

जिटर-मुक्त सञ्चालनको लागि उचित PWM उत्पादन महत्त्वपूर्ण छ। यहाँ मुख्य प्यारामिटरहरू छन्:

PWM कन्फिगरेसन

MCU कोड उदाहरण स्यूडोकोड

// 1500µs पल्सको लागि शुल्क चक्र गणना गर्नुहोस्
    // PWM अवधि = 20ms, घडी = 1MHz prescaler मान्छ

    pulse_width_us = 1500
    period_counts = 20000 // 20ms माइक्रोसेकेन्डमा
    duty_counts = पल्स_width_us
    set_pwm_duty(कर्तव्य_गणना)

परीक्षण गर्दा, PWM संकेत प्रमाणित गर्न ओसिलोस्कोप प्रयोग गर्नुहोस्। पल्सको झर्ने किनाराले स्थिति पढ्न सर्वोलाई ट्रिगर गर्दछ।

सामान्य असफलता मोड र फिक्सहरू

पावर स्विचिङमा महत्त्वपूर्ण नोट:यसलाई बन्द गर्न सर्वो ग्राउन्ड लाइन कहिल्यै स्विच नगर्नुहोस्। जब ग्राउन्ड खोलिन्छ, सर्वोले अझै पनि PWM सिग्नल लाइन वा अन्य मार्गहरू मार्फत पावर प्राप्त गर्न सक्छ, परिणामस्वरूप 3.2V अन्डरभोल्टेज सञ्चालन र अनियमित व्यवहार। P- च्यानल MOSFET वा रिले प्रयोग गरेर सधैं VCC लाइन स्विच गर्नुहोस्।

RC सर्वो PCBA FAQs

तल हामीले प्रायः रोबोटिक्स इन्जिनियरहरू र RC प्रणाली डिजाइनरहरूबाट प्राप्त गर्ने तीन प्राविधिक प्रश्नहरू छन्।

Q1: मेरो कस्टम PCBA बाट ESP32 वा Arduino मार्फत नियन्त्रण गर्दा मेरो servos किन अनियमित रूपमा ट्विच हुन्छ?

A:तपाईंसँग पावर शोर समस्या छ, लगभग निश्चित रूपमा। यहाँ हामीले Unixplore Electronics मा सिफारिस गर्ने डायग्नोस्टिक अनुक्रम हो:

चरण १- ओसिलोस्कोपको साथ पावर सप्लाई जाँच गर्नुहोस्: सर्वो चलिरहेको बेला 5V लाई सिधै सर्वो कनेक्टरमा मापन गर्नुहोस्। यदि तपाईंले 200mV भन्दा बढी तरंग (पीक-टू-पीक) देख्नुभयो भने, तपाईंको डिकपलिंग अपर्याप्त छ।

चरण २— बल्क क्यापेसिटन्स थप्नुहोस्: पावर इनपुट टर्मिनलहरूमा 1000µF देखि 4700µF इलेक्ट्रोलाइटिक क्यापेसिटर राख्नुहोस्। सर्भो मोटरहरूले उच्च इनरश करेन्टहरू तान्छन् (३–१० × चलिरहेको वर्तमान) जब तिनीहरू चल्न थाल्छन्। बल्क क्यापेसिटन्स बिना, भोल्टेज 4V भन्दा तल झर्छ, जसले नियन्त्रण IC लाई रिसेट गर्न वा अनियमित रूपमा व्यवहार गर्दछ।

चरण 3— सर्वो पावरबाट MCU पावर अलग गर्नुहोस्: सबैभन्दा खराब डिजाइनहरूले MCU र सर्भोहरूलाई समान भोल्टेज नियामकबाट चलाउँछन्। दुई अलग नियामकहरू प्रयोग गर्नुहोस्:

• MCU र तर्कको लागि एक 5V/500mA LDO।
• सर्भरहरूको लागि छुट्टै 5V/3A आपूर्ति (वा प्रत्यक्ष ब्याट्री जडान)।

चरण 4— प्रत्येक सर्वो कनेक्टरमा डिकपलिङ थप्नुहोस्: प्रत्येक सर्वो कनेक्टरको VCC र GND पिनहरूमा 100µF इलेक्ट्रोलाइटिक र 100nF सिरेमिक क्यापेसिटर राख्नुहोस्। सिरेमिक क्यापेसिटरले मोटर ब्रशबाट उच्च आवृत्तिको आवाज फिल्टर गर्दछ; इलेक्ट्रोलाइटिकले कम आवृत्ति वर्तमान स्पाइकहरू ह्यान्डल गर्दछ।

चरण 5- आफ्नो PWM सिग्नल गुणस्तर जाँच गर्नुहोस्: PWM पिन हेर्नको लागि ओसिलोस्कोप प्रयोग गर्नुहोस्। यदि तपाईंले बढ्दो वा झर्ने किनारहरूमा घण्टी बजिरहेको (ओभरशूट) देख्नुहुन्छ भने, MCU पिनमा 100Ω श्रृंखला प्रतिरोधक थप्नुहोस्। यसले संकेतलाई कम गर्छ र गलत ट्रिगरलाई रोक्छ।

तल्लो रेखा:90% सर्वो जिटर समस्याहरू पावर-सम्बन्धित छन्, कोड-सम्बन्धित होइन। पहिले विद्युत वितरण ठीक गर्नुहोस्।

Q2: म कसरी PCBA डिजाइन गर्छु जसले ब्राउनआउटहरू बिना धेरै सर्भरहरू (8 देखि 16 च्यानलहरू) नियन्त्रण गर्छ?

A:यसका लागि सावधानीपूर्वक पावर बजेट र लेआउट योजना आवश्यक छ। यहाँ 16-च्यानल सर्वो नियन्त्रक PCBA को लागि ईन्जिनियरिङ् दृष्टिकोण छ।

चरण १- कुल पावर आवश्यकताहरू गणना गर्नुहोस्:

• प्रत्येक मानक सर्वोले सामान्य सञ्चालनको क्रममा 200mA देखि 500mA तान्छ।
• शिखर स्टाल वर्तमान 1.5A देखि 3A प्रति सर्वो पुग्न सक्छ।
• 16 सर्भोहरूको लागि: 16 × 1.5A = 24A शिखर सम्भावित ड्र।

चरण २- शक्ति वितरण डिजाइन:

• मुख्य पावर इनपुट: न्यूनतम 30A को लागि मूल्याङ्कन गरिएको 5V देखि 6V आपूर्ति प्रयोग गर्नुहोस्।
• इनपुट कनेक्टर: XT60 वा स्क्रू टर्मिनल (सानो 2-पिन हेडर होइन)।
• मुख्य पावर ट्रेसहरू: 2oz तामाको साथ 8mm देखि 10mm चौडा, वा लेयर 2 मा एक समर्पित पावर प्लेन प्रयोग गर्नुहोस्।
• बस बारहरू: 15A भन्दा माथिका धाराहरूका लागि, तामाको बस बारहरू थप्नुहोस् वा बाह्य तारहरू प्रयोग गर्नुहोस्।

चरण 3- चरणबद्ध शक्ति वितरण कार्यान्वयन:

• बाक्लो पावर ट्रेसहरू (5mm+) केन्द्रीय वितरण बिन्दुमा जानुहोस्।
• त्यस बिन्दुबाट, प्रत्येक सर्वो कनेक्टरमा व्यक्तिगत 1.5mm ट्रेसहरू चलाउनुहोस्।
• प्रत्येक सर्भो कनेक्टरमा 470µF क्यापेसिटर थप्नुहोस् (वितरण गरिएको क्यापेसिटन्स, इनपुटमा एउटा ठूलो क्याप मात्र होइन)।

चरण 4- सिग्नल लाइनहरूको लागि अप्टो-अलगाव प्रयोग गर्नुहोस् (उन्नत):

• औद्योगिक वा उच्च-शोर वातावरणहरूको लागि, अप्टोकपलरहरू (जस्तै, 4N35 वा PC817) प्रयोग गरेर PWM संकेतहरू अलग गर्नुहोस्।
• यसले मोटर शोरलाई MCU मा जोड्न र रिसेट हुनबाट रोक्छ।
• पृथक डिजाइनहरूलाई अलग पावर डोमेनहरू (MCU साइड र सर्वो साइड) चाहिन्छ।

चरण 5- हालको सीमितता वा सफ्ट-स्टार्ट थप्नुहोस्:

• 10ms देखि 50ms सम्म सर्वो पावर र्‍याम्प गर्न सफ्ट-स्टार्ट सर्किटरी भएको MOSFET प्रयोग गर्नुहोस्।
• यसले सबै 16 सर्भरहरूबाट प्रारम्भिक इनरशलाई आपूर्ति भत्काउनबाट रोक्छ।
• वैकल्पिक रूपमा, अनुक्रममा servos पावर अप गर्नुहोस् (प्रत्येक बीच 5ms ढिलाइ)।

चरण 6- 16+ च्यानलहरूको लागि PCB लेयर स्ट्याक सिफारिस:

• तह १: सिग्नल (PWM, प्रतिक्रिया)
• तह २: ग्राउन्ड प्लेन (ठोस पोखरी)
• तह ३: पावर प्लेन (५V वा Vservo)
• तह ४: संकेत वा माध्यमिक आधार

यो स्ट्याकले लूप क्षेत्रलाई कम गर्छ र च्यानलहरू बीचको EMI घटाउँछ।

Q3: के म विभिन्न सर्वो ब्रान्डहरू (Futaba, Hitec, Spectrum, जेनेरिक) को लागि समान PCBA डिजाइन प्रयोग गर्न सक्छु?

A:हो, तीन महत्वपूर्ण अनुकूलता विचार संग।

विचार १— PWM सिग्नल मानकहरू एकरूप छन्: सबै RC servos ले 1ms देखि 2ms पल्सको साथ समान 50Hz PWM मानक प्रयोग गर्दछ। तपाईंको PCBA को PWM जेनरेशन तर्क विश्वव्यापी रूपमा काम गर्दछ।

विचार २- पावर आवश्यकताहरू महत्त्वपूर्ण रूपमा भिन्न हुन्छन्:

तपाईको PCBA तपाईले प्रयोग गर्न चाहनु भएको उच्चतम हालको सर्वोको लागि डिजाइन गरिएको हुनुपर्छ। 2A निरन्तर र 5A पीक प्रति च्यानलको लागि धेरै मानक र उच्च-टर्क सर्भोहरू कभर गर्न डिजाइन गर्नुहोस्।

विचार ३- कनेक्टर अनुकूलता:

• धेरै जसो सर्भोहरूले 2.54mm (0.1 इन्च) स्पेसिङको साथ मानक 3-पिन महिला हेडर प्रयोग गर्दछ।
• सिग्नल पिन स्थान ब्रान्ड अनुसार भिन्न हुन्छ:
  • Futaba: सिग्नल सबैभन्दा भित्री पिन हो (पिन 2)
  • Hitec र Spectrum: सिग्नल मोडेलको आधारमा पिन 1 वा पिन 3 हो
• स्पष्ट रूपमा लेबल गरिएका पिनआउटहरू (S, +, –) सँग तपाईंको PCBA डिजाइन गर्नुहोस्। 3-पिन पुरुष हेडर (जस्तै मानक सर्वो एक्स्टेन्सन केबल) प्रयोग गर्नुहोस् ताकि कुनै पनि सर्वो सिधै प्लग इन गर्न सकोस्।

विचार 4- आन्तरिक सर्वो PCBA (सर्भो भित्र) आदानप्रदान योग्य छैन: यदि तपाइँ आन्तरिक PCBA डिजाइन गर्दै हुनुहुन्छ जुन सर्वो हाउसिंग भित्र जान्छ (मूल नियन्त्रण बोर्ड प्रतिस्थापन गर्दै), यो ब्रान्ड-विशिष्ट हो। विभिन्न servos फरक छ:

• पोटेनियोमिटर प्रतिरोध मान (5kΩ बनाम 10kΩ)
• मोटर आकार र हालको मूल्याङ्कन
• मेकानिकल माउन्टिंग प्वाल स्थानहरू
• केस आयामहरू

आन्तरिक PCBA डिजाइनको लागि, मूललाई ​​रिभर्स-इन्जिनियर गर्नुहोस् वा त्यो सटीक सर्वो मोडेलको लागि विस्तृत विवरणहरू प्राप्त गर्नुहोस्। बाह्य ड्राइभर PCBA डिजाइनहरूका लागि (मानक सर्वो कनेक्टरहरूमा जडान गर्ने बोर्ड), सबै प्रमुख RC ब्रान्डहरूमा अनुकूलता उत्कृष्ट छ।

तपाईंको RC सर्वो PCBA परीक्षण गर्दै

उत्पादनको लागि डिजाइन अनुमोदन गर्नु अघि, यी पाँच परीक्षणहरू चलाउनुहोस्:

सारांश: भरपर्दो आरसी सर्वो PCBA डिजाइन गर्दै

एक बलियो RC सर्वो PCBA पाँच ईन्जिनियरिङ् निर्णयहरू द्वारा परिभाषित गरिएको छ:

1. पर्याप्त बल्क क्षमता(1000µF देखि 4700µF) मुख्य पावर इनपुटमा।
2. पावर डोमेनहरू अलग गर्नुहोस्MCU (LDO विनियमित) र servos (प्रत्यक्ष ब्याट्री वा उच्च-वर्तमान नियामक) को लागी।
3. तारा ग्राउन्डिङअलग शक्ति र संकेत जमीन रिटर्न संग।
4. डिकपलिंग क्यापेसिटरहरूप्रत्येक सर्वो कनेक्टरमा (100µF इलेक्ट्रोलाइटिक + 100nF सिरेमिक)।
5. उचित PWM सिग्नल कन्डिसनश्रृंखला प्रतिरोधक र छोटो ट्रेस संग।

बहु-सर्वो डिजाइनहरू (८+ च्यानलहरू) को लागि, समर्पित पावर र ग्राउन्ड प्लेनहरूसँग 4-तह PCB प्रयोग गर्नुहोस्। आन्तरिक सर्वो PCBA डिजाइनहरूको लागि, केस शर्टहरू रोक्नको लागि मोटर शोर दमन (मोटर टर्मिनलहरूमा 100nF) र इन्सुलेट टेप थप्नुहोस्। यी अभ्यासहरूले RC र रोबोटिक्स अनुप्रयोगहरूमा लगातार जिटर-मुक्त सञ्चालन र दीर्घकालीन विश्वसनीयता प्रदान गर्दछ।
