ग्राउन्डिङ पिटफल्स र स्क्रू मलबेबाट जोगिन: उच्च-विश्वसनीयता मोटर नियन्त्रण PCBAs को लागि डिजाइन दिशानिर्देशहरू

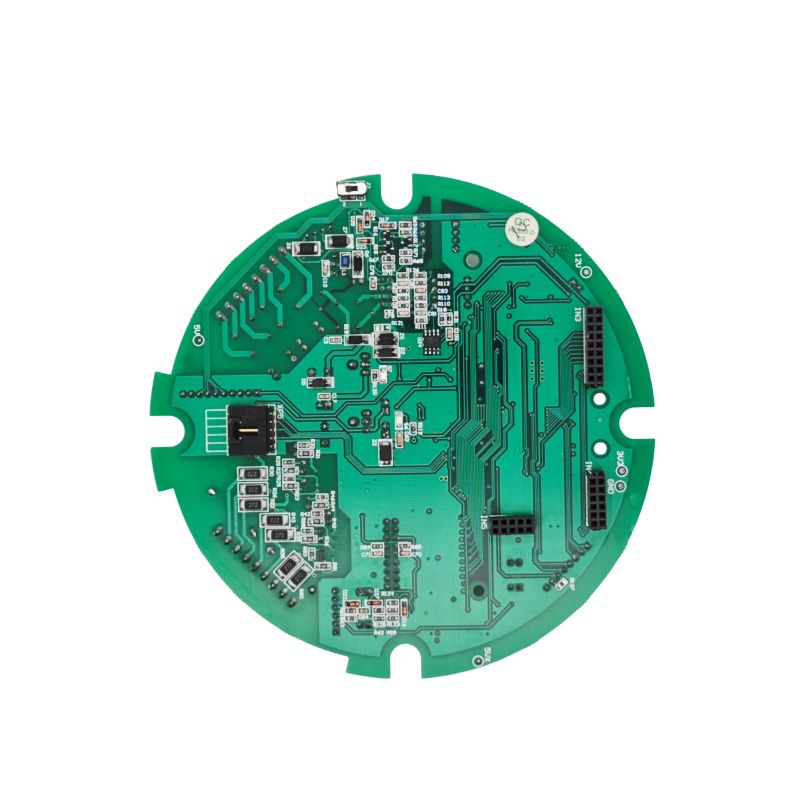

मोटर नियन्त्रण PCBA (प्रिन्टेड सर्किट बोर्ड असेंबली) औद्योगिक स्वचालन, रोबोटिक्स, नयाँ ऊर्जा वाहनहरू, र स्मार्ट गृह उपकरणहरूमा सटीक गति नियन्त्रणको मुख्य सक्षमकर्ता हो। यो व्यावहारिक गाइडले आर्किटेक्चर चयन, PCB लेआउट, असेम्ब्ली, र प्रमाणिकरणबाट मुख्य अन्तरदृष्टिहरू समेकित गर्दछ, ईन्जिनियरहरू र उत्पादन प्रबन्धकहरूलाई सामान्य समस्याहरूबाट बच्न र प्रोटोटाइपबाट उच्च-भोल्युम निर्माणमा सहज संक्रमण सुनिश्चित गर्न मद्दत गर्दछ।

1. डिजाइन चरण: वास्तुकला र घटक चयन

१.१ कस्टम बनाम मानक समाधानहरू

परियोजना प्रारम्भ गर्दा, आफू अनुकूल PCBA वा अफ-द-शेल्फ मानक मोड्युल अपनाउने हो कि होइन भनेर मूल्याङ्कन गर्नुहोस्। अनुकूलन PCBA ले उच्च अग्रिम NRE (नन-रिकरिङ इन्जिनियरिङ्) लागतहरू खर्च गर्दा, यसले विशिष्ट मोटर प्रकारहरू-जस्तै BLDC, स्टेपर, वा सर्वो — र सटीक कार्यसम्पादन लक्ष्यहरू (जस्तै, ± ०.५% भित्र गति/टोर्क सटीकता) को लागि अप्टिमाइजेसन सक्षम गर्दछ। अनुकूलन समाधानहरूले उच्च प्रणाली एकीकरण दक्षता (प्रायः 95% भन्दा बढी) र कठोर अपरेटिङ अवस्थाहरूमा दीर्घकालीन विश्वसनीयता प्रदान गर्दछ।

1.2 कोर चिपसेट र टोपोलोजी चयन

• प्रोसेसर: एक 32-बिट MCU समर्पित मोटर-नियन्त्रण बाह्य उपकरणहरू (जस्तै, ARM Cortex-M4 कोर) लाई वास्तविक-समय प्रतिक्रियाको साथ फिल्ड-ओरिएंटेड कन्ट्रोल (FOC) जस्ता कम्प्युटेशनली गहन एल्गोरिदमहरू ह्यान्डल गर्न कडा रूपमा सिफारिस गरिन्छ।

• चालक र पावर स्टेज:

• उच्च-एकीकरण डिजाइनहरूको लागि, गेट ड्राइभरहरू र पावर FETs संयोजन गर्ने पूर्ण रूपमा एकीकृत BLDC ड्राइभर ICs (जस्तै, TI MCF831xC श्रृंखला) छनौट गर्नुहोस्। यसले बाह्य सर्किटरीलाई सरल बनाउँछ, तर सावधानीपूर्वक डिकपलिङलाई अनिवार्य गर्छ — स्थिर सञ्चालन सुनिश्चित गर्नका लागि प्रत्येक डाटाशीटमा कम्तीमा पाँचवटा महत्वपूर्ण क्यापेसिटरहरू (VM-PGND, CPH-CPL, आदि) राखिएको हुनुपर्छ।

• उच्च-शक्ति अनुप्रयोगहरूको लागि (जस्तै, >50A), समर्पित गेट ड्राइभरहरू सहितको अलग MOSFETs/IGBTs लाई प्राथमिकता दिइन्छ। उच्च स्विचिङ फ्रिक्वेन्सीहरू र कम हानिहरू प्राप्त गर्न वाइड-ब्यान्डग्याप उपकरणहरू (SiC वा GaN) विचार गर्नुहोस्।

2. PCB लेआउट: शोर दमन र थर्मल व्यवस्थापन को कला

मोटर नियन्त्रण बोर्ड स्वाभाविक रूपमा एक मिश्रित संकेत र शक्ति-गहन विधानसभा हो। खराब लेआउट EMC असफलता र फिल्ड रिटर्नको प्रमुख कारण हो।

२.१ सर्किट विभाजन र ग्राउन्डिङ रणनीति (महत्वपूर्ण)

सुनौलो नियम: सिग्नल ग्राउन्डबाट पावर ग्राउन्डलाई भौतिक रूपमा अलग गर्नुहोस्।

• जोनिङ: PCB लाई तीन फरक क्षेत्रहरूमा विभाजन गर्नुहोस्:

• शोर क्षेत्र: पावर इन्भर्टर, रिले, र गेट ड्राइभ लूपहरू।

• डिजिटल क्षेत्र: MCU, संचार इन्टरफेस (CAN, UART, SPI)।

• एनालग जोन: वर्तमान/भोल्टेज सेन्सिङ, इन्कोडर/रिसोलभर इनपुटहरू। उच्च-फ्रिक्वेन्सी PWM ट्रेसहरूलाई संवेदनशील एनालग प्रतिक्रिया पथहरूबाट टाढा राख्नुहोस्।

• ग्राउन्डिङ कार्यान्वयन:

• एकल-बिन्दु ग्राउन्डिङ वा स्प्लिट-ग्राउन्ड-प्लेन दृष्टिकोण अपनाउनुहोस्।

• ADC सन्दर्भ पिन नजिकै एकल बिन्दुमा डिजिटल र एनालग आधारहरू जडान गर्नुहोस्।

• पावर ग्राउन्ड (शोर) अलग गर्नुहोस् र यसलाई कम प्रतिबाधा मार्ग मार्फत प्रणाली तारा-ग्राउन्ड बिन्दुमा जडान गर्नुहोस्, ठूला क्षणिक प्रवाहहरूलाई नियन्त्रण संकेतहरू भ्रष्ट हुनबाट रोक्नुहोस्।

• स्ट्याक-अप सिफारिस: बजेटले अनुमति दिँदा ४-तह बोर्ड उपयुक्त हुन्छ। कम-इन्डक्टन्स रिटर्न पथहरू र अन्तर्निहित ढाल प्रदान गर्न प्राथमिक कम्पोनेन्ट साइडको छेउमा समर्पित जमीन तहहरू प्रयोग गर्नुहोस्। २-तह डिजाइनहरूका लागि, फराकिलो ग्राउन्ड फ्लडिङ प्रयोग गर्नुहोस् र पावर ट्रेसहरूलाई सकेसम्म छोटो र चौडा राख्नुहोस्।

२.२ पावर लूप र थर्मल डिसिपेशन

• ट्रेस चौडाइ र लूप क्षेत्र: DC बस र तीन-चरण आउटपुट ट्रेसहरू उच्च di/dt सामना गर्न छोटो र चौडा हुनुपर्छ। गेट-ड्राइभ सिग्नल जोडीहरू समानान्तर र परजीवी इन्डक्टन्स कम गर्नको लागि सम्बन्धित MOSFET स्रोत टर्मिनलहरूको नजिक हुनुपर्छ।

• थर्मल व्यवस्थापन: पावर यन्त्रहरूबाट भित्री तामाको प्लेनहरू वा तल्लो तहको ताप सिङ्क प्याडहरूमा प्रभावकारी रूपमा ताप सञ्चालन गर्न थर्मल वियास प्रयोग गर्नुहोस्। सहायक हीटसिङ्क एट्याचमेन्ट सक्षम गर्न उच्च-वर्तमान मार्गहरूमा सोल्डर-मास्क ओपनिङहरू (तामाको खुला) लागू गर्नुहोस्।

3. असेंबली र निर्माण: बेवास्ता गरिएको अझै पनि महत्वपूर्ण विवरणहरू

3.1 BOM योजनामा ​​आपूर्ति-श्रृंखला लचिलोपन

BOM (बिल अफ मटेरियल्स) लाई अन्तिम रूप दिनु अघि, MCU र कम्युनिकेसन ट्रान्ससिभर जस्ता लामो-लीड वस्तुहरूको लागि आपूर्ति जोखिम मूल्याङ्कन गर्नुहोस्। जहाँ सम्भव छ, एकल-स्रोत आपूर्तिकर्ता अवरोधहरूको कारणले गर्दा उत्पादन रोक्नको लागि लेआउटमा पिन-कम्प्याटिबल वैकल्पिक फुटप्रिन्टहरू आरक्षित गर्नुहोस्।

3.2 स्क्रू फास्टनिङ सरसफाई (एक बारम्बार तर बेवास्ता गरिएको विफलता मोड)

मोटर कन्ट्रोलर PCBA एसेम्ब्लीको समयमा, स्क्रूहरूद्वारा बोक्ने धातुको भग्नावशेष लुकेको हत्यारा हो जसले सर्ट सर्किट र इन्सुलेशनको ह्रास निम्त्याउँछ।

• जोखिम: भाइब्रेटिङ स्क्रू फिडरहरूबाट धातुका कणहरू उच्च-घनत्व IC पिनहरूमा वा छेउछाउका ट्रेसहरू बीचमा खस्न सक्छन्, जसले पावर-अपमा अवरोध वा तुरुन्तै सर्ट सर्किटहरू निम्त्याउन सक्छ।

• प्रतिरोधी उपायहरू:

• घर्षण-प्रेरित कण उत्पादनलाई कम गर्नको लागि पारम्परिक भाइब्रेटरी बाउल फिडरहरूलाई चरण-प्रकार फिडरहरूले बदल्नुहोस्।

• फास्टनिङ चरणको तुरुन्तै भ्याकुम धुलो-हटाउने स्टेशन परिचय गर्नुहोस्।

• अण्डर-टर्किङ (फ्लोटिंग) वा थ्रेड स्ट्रिपिङ रोक्नको लागि वास्तविक-समय टर्क र कोण अनुगमनका साथ स्मार्ट इलेक्ट्रिक स्क्रू ड्राइभरहरू प्रयोग गर्नुहोस्।

4. परीक्षण र प्रमाणीकरण: "के यो स्पिन हुन्छ?"

1. कार्यात्मक परीक्षण (FCT): लोड गरिएका अवस्थाहरूमा, ओभरकरेन्ट र ओभरटेम्परेचर सुरक्षाको प्रतिक्रिया समय प्रमाणित गर्नुहोस्—जस्तै, <10µs भित्र ड्राइभर शटडाउन ट्रिगर भएको सुनिश्चित गर्दै। भोल्टेज डिप्सको समयमा डायनामिक पावर डेरेटिङ तर्कलाई पनि मान्य गर्नुहोस्।

2. विद्युत चुम्बकीय अनुकूलता (EMC) पूर्व अनुपालन: सञ्चालन र विकिरण उत्सर्जन (CE/RE) सामान्य दुखाइ बिन्दुहरू हुन्। यदि विफलताहरू देखा पर्छन् भने, पहिले ठीकसँग मूल्याङ्कन गरिएको TVS डायोड र सामान्य-मोड चोक पावर इनपुटमा राखिएको छ कि छैन जाँच गर्नुहोस्, र गेट रेसिस्टरहरू समायोजन गरेर PWM स्विचिङ स्ल्यू रेटलाई अनुकूलन गर्नुहोस्।

3. दीर्घकालीन विश्वसनीयता: अधिकतम परिवेश तापक्रम अन्तर्गत सोल्डर-जोइन्ट अखण्डता र कम्पोनेन्ट डेरेटिङ प्रमाणित गर्न थर्मल साइकल चलाउने र निरन्तर चल्ने परीक्षणहरू गर्नुहोस्।

भरपर्दो डिजाइनमोटर नियन्त्रण PCBAविद्युतीय कार्यसम्पादन, थर्मोडायनामिक्स र इलेक्ट्रोम्याग्नेटिक अनुकूलताको बीचमा मौलिक रूपमा त्रिकोणीय ट्रेड-अफ हो। प्रत्येक निर्णय - स्पष्ट सर्किट विभाजन र अनुशासित ग्राउन्डिंग देखि, कठोर विधानसभा सफाई नियन्त्रण - चुनौतीपूर्ण औद्योगिक वातावरण मा उत्पादन को दीर्घकालीन स्थिरता निर्धारण गर्दछ। यस गाइडमा उल्लिखित रणनीतिहरू लागू गरेर, तपाईंले असफलता दरहरू उल्लेखनीय रूपमा घटाउन सक्नुहुन्छ, विकास चक्रहरू छोटो बनाउन सक्नुहुन्छ, र तपाईंको मोटर नियन्त्रण प्रणालीको समग्र सुदृढता बढाउन सक्नुहुन्छ।
