मास्टरिङ गेम कन्सोल PCBA: एक पूर्ण इन्जिनियरिङ वाकथ्रु

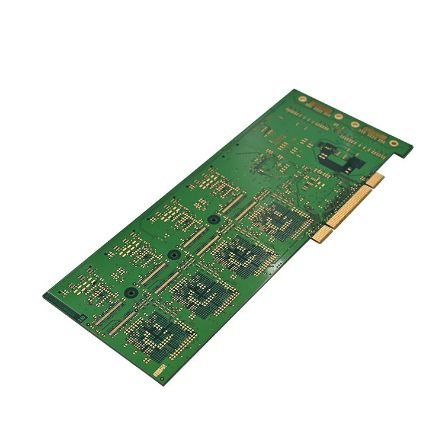

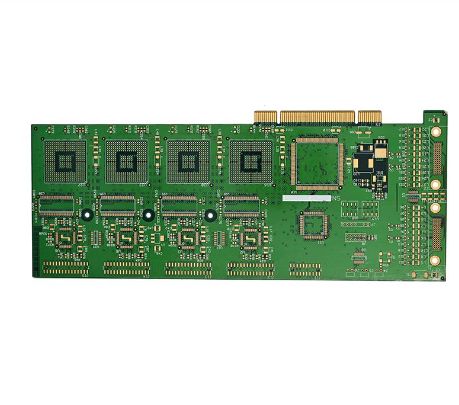

खेल कन्सोलको PCBA (प्रिन्टेड सर्किट बोर्ड असेंबली) यसको "हृदय" हो - यसले प्रोसेसर, मेमोरी, डिस्प्ले ड्राइभरहरू, र सबै परिधीय इन्टरफेसहरू बोक्छ। चाहे तपाइँ रेट्रो ह्यान्डहेल्ड वा आधुनिक पोर्टेबल गेमिङ उपकरण निर्माण गर्दै हुनुहुन्छ, यो गाइडले तपाइँलाई सम्पूर्ण प्रक्रियामा लैजान्छ।

पहिलो योजना: तपाईंको खेल कन्सोल परिभाषित गर्नुहोस्

सोल्डरिंग फलाम उठाउनु अघि योजनामा ​​​​समय लगानी गर्नाले तपाईंलाई सडकमा धेरै टाउको दुखाइबाट बचाउनेछ।

1. आफ्नो लक्ष्य र मूल निर्दिष्टीकरण परिभाषित गर्नुहोस्

तपाइँ कस्तो प्रकारको गेम कन्सोल बनाउन चाहानुहुन्छ भन्ने बारे स्पष्ट रूपमा सोच्नुहोस्:

• रेट्रो शैली: 8-बिट वा 16-बिट इमुलेटेड खेलहरू चलाउँछ, कम प्रदर्शन आवश्यकता, शुरुआतीहरूको लागि उत्कृष्ट। एउटा विशिष्ट उदाहरण भनेको 16MHz ATmega32u4 प्रयोग गरी १२८×६४ OLED स्क्रिन चलाउने Arduboy-कम्प्याटिबल यन्त्र हो।

• आधुनिक शैली: लिनक्स चलाउँछ, PSP वा उच्च-स्तर प्रणालीहरू अनुकरण गर्दछ। यसका लागि थप शक्तिशाली कोर चाहिन्छ - जस्तै, 7 इन्चको IPS डिस्प्ले भएको Raspberry Pi 3B+, साथै समर्पित पावर व्यवस्थापन र विस्तार बटन बोर्डहरू।

२. कोर कम्पोनेन्टहरू चयन गर्नुहोस्

यहाँ एक को लागि सामग्री को एक विशिष्ट बिल छखेल कन्सोल PCBA:

प्रो टिप: सधैँ भोल्टेज र तर्क स्तरहरू (3.3V बनाम 5V) सबै कम्पोनेन्टहरूमा प्रमाणित गर्नुहोस् तिनीहरूले राम्ररी सञ्चार गर्न सक्छन्।

सर्किट डिजाइन र प्रोटोटाइप

एक पटक योजना बनाइसकेपछि, तपाईं PCBA विकासको मूल भागमा जानुहुन्छ - डिजाइन र निर्माण।

1. योजनाबद्ध र PCB लेआउट

निम्न पूरा गर्नको लागि EDA उपकरण (KiCad, Altium Designer, EAGLE) प्रयोग गर्नुहोस्:

• योजनाबद्ध कोर्नुहोस्: प्रोसेसर, डिस्प्ले, बटन, भण्डारण, र पावर व्यवस्थापन IC पिनहरू सही रूपमा जडान गर्नुहोस्।

• PCB लेआउट: मुख्य प्रोसेसरलाई उच्च-गति सिग्नल पथहरू छोटो बनाउन डिस्प्ले कनेक्टरको नजिक राख्नुहोस्। पावर र ग्राउन्ड ट्रेसहरू फराकिलो बनाउनुहोस्, र इलेक्ट्रोम्याग्नेटिक हस्तक्षेप (EMI) कम गर्न ठोस ग्राउन्ड प्लेन प्रयोग गर्नुहोस्।

• DRC चलाउनुहोस्: ट्रेस चौडाइ र क्लियरेन्सहरू तपाईंको निर्माणकर्ताको क्षमताहरू पूरा गर्न सुनिश्चित गर्न डिजाइन नियम जाँचहरू चलाउनुहोस्।

2. प्रोटोटाइपिङ र BOM तयारी

Gerber फाइलहरू निर्यात गर्नुहोस् र तिनीहरूलाई प्रोटोटाइपको लागि PCB fab मा पठाउनुहोस्। यसैबीच, कम्पोनेन्टहरू सोर्सिङ सुरु गर्नुहोस्। ध्यान दिनुहोस् कि विशेषता IC र कनेक्टरहरूमा 12-24 हप्ताको नेतृत्व समय हुन सक्छ, त्यसैले अगाडि योजना गर्नुहोस्।

 PCBA असेंबली - सोल्डरिङ र माउन्टिङ

एकपटक तपाईंले बेयर PCB प्राप्त गरेपछि, यो सोल्डर र भेला गर्ने समय हो। तपाइँको कौशल स्तर फिट हुने विधि छान्नुहोस्।

1. SMT कम्पोनेन्ट सोल्डरिङ (सतह-माउन्ट)

प्रतिरोधक र क्यापेसिटरहरू जस्ता साना SMD भागहरूको लागि, व्यावसायिक प्रक्रियाले पिक-एन्ड-प्लेस + रिफ्लो सोल्डरिङ प्रयोग गर्दछ। DIY परिदृश्यमा, तपाईं सक्नुहुन्छ:

• ह्यान्ड-सोल्डर: भाग राख्नको लागि चिमटी प्रयोग गर्नुहोस्, प्याडलाई तातो गर्नुहोस् र आफ्नो फलामको टिपले पिन गर्नुहोस्, र सोल्डर तारमा फिड गर्नुहोस्।

• रिफ्लो: प्याडहरूमा सोल्डर पेस्ट लगाउनुहोस्, कम्पोनेन्टहरू राख्नुहोस्, र पेस्ट पग्लिएसम्म PCB लाई हटप्लेटमा तातो गर्नुहोस् (~190°C)।

2. THT कम्पोनेन्ट सोल्डरिङ (थ्रु-होल)

बटनहरू, ब्याट्री होल्डरहरू, पिन हेडरहरू, र समान भागहरू माथिल्लो तर्फबाट घुसाइन्छ र तल छेउमा सोल्डर गरिन्छ।

सोल्डरिंग सुझावहरू:

• पहिले छोटो कम्पोनेन्टहरू (प्रतिरोधकहरू, क्यापेसिटरहरू), त्यसपछि अग्लोहरू (हेडरहरू, सकेटहरू)।

• फलामको तापक्रम ~300°C मा सेट गर्नुहोस्, र भाग वा प्याडलाई नोक्सान नहोस् भनेर प्रत्येक जोडलाई ५ सेकेन्डभन्दा कम तताउनुहोस्।

• LEDs, इलेक्ट्रोलाइटिक क्यापेसिटरहरू, र ब्याट्री लिडहरू (रातो = सकारात्मक, कालो = नकारात्मक) को लागि polarity मा ध्यान दिनुहोस्।

फर्मवेयर र सफ्टवेयर

हार्डवेयर एसेम्बल भएपछि, तपाईंको कन्सोल एउटा "शरीर" मात्र हो - यसलाई जीवित हुन फर्मवेयर चाहिन्छ।

1. विकास वातावरण सेट अप गर्नुहोस्: Arduino IDE, Raspberry Pi OS, वा तपाईंको छनोट गरिएको प्रोसेसरको लागि समकक्ष टूलचेनहरू स्थापना गर्नुहोस्। Arduino प्रो माइक्रो-आधारित परियोजनाको लागि, Arduboy2 पुस्तकालय स्थापना गर्नुहोस्।

2. फर्मवेयर लेख्नुहोस्/फ्ल्यास गर्नुहोस्: फर्मवेयरले हार्डवेयर प्रारम्भिकता ह्यान्डल गर्छ, बटन इनपुटहरू पढ्छ, डिस्प्ले ड्राइभ गर्छ, र खेल तर्क चलाउँछ। शुरुवातकर्ताहरूले खेलहरू कसरी पोर्ट गर्ने भनेर जान्नको लागि खुला स्रोत परियोजनाहरू (जस्तै Arduboy खेल पुस्तकालयहरू) सँग सुरु गर्नुपर्छ।

3. खेलहरू लोड गर्नुहोस्: माइक्रोएसडी समर्थनका साथ कन्सोलहरूका लागि, कार्डमा गेम ROM फाइलहरू राख्नुहोस्; फर्मवेयरले तिनीहरूलाई त्यहाँबाट पढ्छ र कार्यान्वयन गर्दछ।

परीक्षण र प्रमाणीकरण

यो गुणस्तर आश्वासन चरण हो - यसलाई कहिल्यै नछोड्नुहोस्।

1. पूर्व-पावर निरीक्षण: पावर र ग्राउन्ड बीच सर्टहरू जाँच गर्न मल्टिमिटर प्रयोग गर्नुहोस्। सबै भागहरूको ध्रुवता र अभिमुखीकरण डबल-जाँच गर्नुहोस्।

2. पावर-अन परीक्षण: पहिलो, मुख्य IC सम्मिलित नगरी पावर अप गर्नुहोस्, प्रत्येक पावर रेल (जस्तै, 3.3V, 5V) सही रूपमा आउटपुटहरू प्रमाणित गर्नुहोस्। त्यसपछि प्रोसेसर स्थापना गर्नुहोस् र आधारभूत कार्यक्षमता परीक्षण गर्नुहोस्।

3. कार्यात्मक परीक्षण: परीक्षण बटन इनपुटहरू, प्रदर्शन आउटपुट, अडियो, र एक एक गरेर चार्ज। परीक्षण कोड प्रयोग गर्नुहोस् जुन प्रत्येक प्रकार्य मार्फत लुप प्रत्येक लाइन काम प्रमाणित गर्न।

4. गेमप्ले परीक्षण: 15-30 मिनेटको लागि लगातार खेल चलाउनुहोस्। स्क्रिन स्थिरता, बटन प्रतिक्रिया, र समग्र तापमान वृद्धि मोनिटर गर्नुहोस्।

उन्नत सुझावहरू र सामान्य पिटफल्स

• थर्मल डिजाइन: उच्च-प्रदर्शन कोर (जस्तै, रास्पबेरी पाई) ले महत्त्वपूर्ण ताप उत्पन्न गर्दछ - दुबै PCB लेआउट र एन्क्लोजर डिजाइनमा हीटसिङ्क वा भेन्टिलेशन प्वालहरूको लागि खाता।

• EMI (विद्युत चुम्बकीय हस्तक्षेप): उच्च-गति डिजिटल सिग्नलहरूको लागि, विभेदक जोडीहरू प्रयोग गर्नुहोस् र आवाज कम गर्नको लागि तिनीहरूलाई ग्राउन्ड ट्रेसहरूसँग घेर्नुहोस्।

• DFM (उत्पादनको लागि डिजाइन): यदि तपाइँ सानो-ब्याच उत्पादनको योजना बनाउनुहुन्छ भने, तपाइँको लेआउट तिनीहरूको उत्पादन क्षमताहरूसँग मेल खान्छ भनेर सुनिश्चित गर्न डिजाइन चरणको सुरुमा तपाइँको PCBA fab लाई परामर्श गर्नुहोस्।
