अटोमोबाइल पीसीबीए: विश्वसनीयता स्तम्भहरूबाट शून्य-दोष निर्माणसम्म एक प्रणालीगत इन्जिनियरिङ

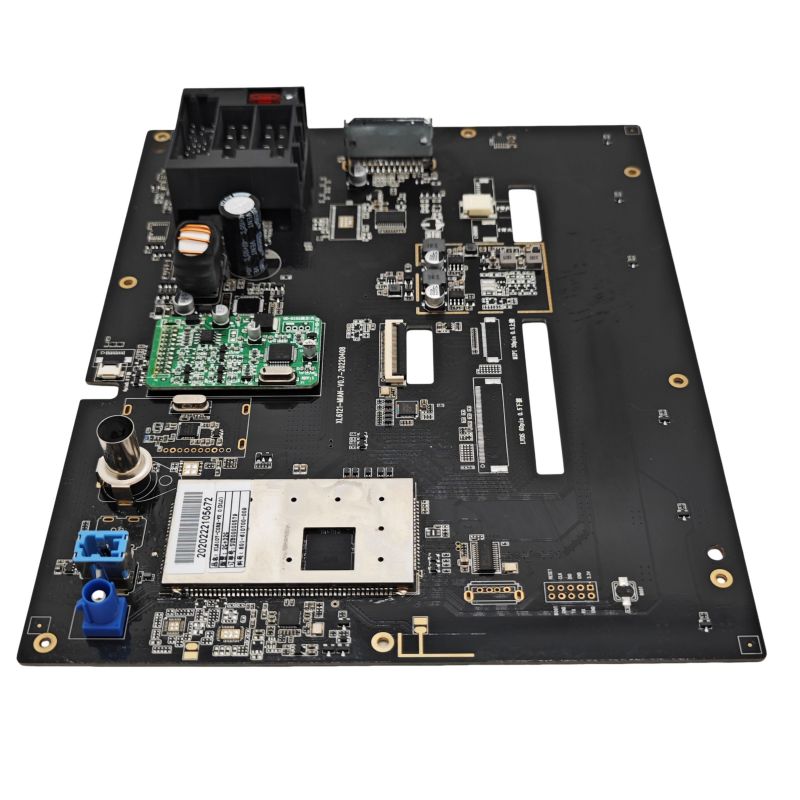

आधुनिक अटोमोबाइल "मेकानिकल उत्पादन" बाट "मोबाइल बुद्धिमान टर्मिनल" मा गहिरो रूपान्तरण हुँदैछ। यस विकासमा, प्रिन्टेड सर्किट बोर्ड असेंबली (PCBA) - भौतिक वाहक र इलेक्ट्रोनिक कन्ट्रोल इकाइहरू (ECUs) को विद्युतीय अन्तरसम्बन्ध कोरको रूपमा - सवारी साधनको प्रदर्शन, सुरक्षा, र कार्यात्मक सीमाहरूको एक महत्वपूर्ण निर्धारक भएको छ। उपभोक्ता इलेक्ट्रोनिक्स विपरीत,अटोमोबाइल PCBAउच्च तापमान, गम्भीर थर्मल साइकल चलाउने, तीव्र कम्पन, नमी, र विद्युत चुम्बकीय हस्तक्षेप द्वारा विशेषता एक चरम वातावरणमा सञ्चालन गर्दछ। यसरी यसको डिजाइन र निर्माणले कम्पोनेन्ट छनोट, प्रक्रिया नियन्त्रण, र पूर्ण-जीवनचक्र गुणस्तर ट्रेसेबिलिटी फैलाउने कठोर वैज्ञानिक प्रणाली गठन गर्दछ।

I. कडा शीर्ष-स्तरीय मानकहरू: AEC-Q र IATF 16949 द्वारा निर्मित गुणस्तर खाडल

मोटर वाहन PCBA को विश्वसनीयता एकल चरणमा सुदृढीकरणबाट उत्पन्न हुँदैन, तर अनिवार्य मानकीकरणको शीर्ष-डाउन प्रणालीमा जरा गाडिएको छ। यी मध्ये, AEC-Q शृङ्खला र IATF 16949 गुणस्तर व्यवस्थापन प्रणाली दुई आधारशिलाहरू बनाउँछन्।

AEC-Q मापदण्डहरू, अटोमोटिभ इलेक्ट्रोनिक्स काउन्सिलद्वारा स्थापित, विभिन्न कम्पोनेन्ट प्रकारहरूको लागि कडा परीक्षण थ्रेसहोल्डहरूको साथ घटक प्रमाणीकरण विशिष्टताहरू प्रदान गर्दछ। उदाहरणका लागि, AEC-Q100 ले एकीकृत सर्किट (ICs) मा फोकस गर्छ, तिनीहरूलाई तापक्रम साइकल चलाउने, इलेक्ट्रोमाइग्रेसन, र असफलता विश्लेषण जस्ता परीक्षणहरू पास गर्न आवश्यक हुन्छ। AEC-Q200 ले निष्क्रिय कम्पोनेन्टहरू (क्यापेसिटरहरू, प्रतिरोधकहरू, इत्यादि) लक्षित गर्दछ, तिनीहरूलाई थर्मल झटका, आर्द्रता, र कम्पन परीक्षणहरूको अधीनमा राखेर तिनीहरूको कार्यसम्पादन -40°C देखि +125°C (र पछाडि) सम्मको फराकिलो तापक्रम दायरामा स्थिर रहेको सुनिश्चित गर्न। AEC-Q प्रमाणीकरण पास नगरेको कुनै पनि कम्पोनेन्टले मुख्यधाराको अटोमोटिभ आपूर्ति श्रृंखलाहरूमा प्रवेश गर्न पर्याप्त अवरोधहरूको सामना गर्दछ।

उत्पादन प्रणाली स्तरमा, IATF 16949:2016 ले ISO/TS 16949 लाई अटोमोटिभ उद्योगको लागि एकमात्र गुणस्तर व्यवस्थापन मानकको रूपमा प्रतिस्थापन गरेको छ। यसको मूल जनादेश भनेको बन्द-लूप गुणस्तरीय वास्तुकला स्थापना गर्न पाँच मुख्य उपकरणहरू (APQP, PPAP, FMEA, MSA, SPC) को अनिवार्य कार्यान्वयन हो। विशेष गरी:

• APQP (उन्नत उत्पादन गुणस्तर योजना) लाई 0201 साना कम्पोनेन्टहरूको "टोम्बस्टोनिङ" वा BGA (बल ग्रिड एरे) प्याड डिजाइन त्रुटिहरू जस्ता सम्भावित दोषहरूबाट बच्नको लागि डिजाइन चरणमा DFM (उत्पादनको लागि डिजाइन) समीक्षाहरू आवश्यक पर्दछ।

• PPAP (उत्पादन भाग स्वीकृति प्रक्रिया) ले क्रिटिकल-टु-क्वालिटी (CTQ) विशेषताहरूको लागि प्रक्रिया क्षमता सूचकांक (Cpk) ≥ 1.67 हुनुपर्छ, जसको अर्थ प्रक्रिया क्षमता सामान्य औद्योगिक मापदण्डहरू भन्दा धेरै हुनुपर्छ भन्ने आदेश दिन्छ।

• FMEA (असफलता मोड र प्रभाव विश्लेषण) SMT (सर्फेस माउन्ट टेक्नोलोजी) लाइनहरूमा सम्भावित विफलता मोडहरूको जोखिम प्राथमिकता संख्या (RPN) को व्यवस्थित रूपमा मूल्याङ्कन गर्दछ — जस्तै अपर्याप्त सोल्डर पेस्ट वा BGA voids — र उच्च-RPN वस्तुहरूको लागि अनिवार्य सुधारात्मक कार्यहरू लागू गर्दछ।

डिजाइन र प्रक्रियाको दोहोरो आश्वासन: थर्मल, मेकानिकल, र रासायनिक चुनौतीहरू सम्बोधन गर्दै

अटोमोटिभ PCBA केन्द्रले तीन क्षेत्रहरूमा सामना गरेको भौतिक चुनौतीहरू: थर्मल व्यवस्थापन, मेकानिकल तनाव, र वातावरणीय जंग। यसले डिजाइन र निर्माण प्रक्रिया दुवैमा सहयोगी नवाचारको माग गर्दछ।

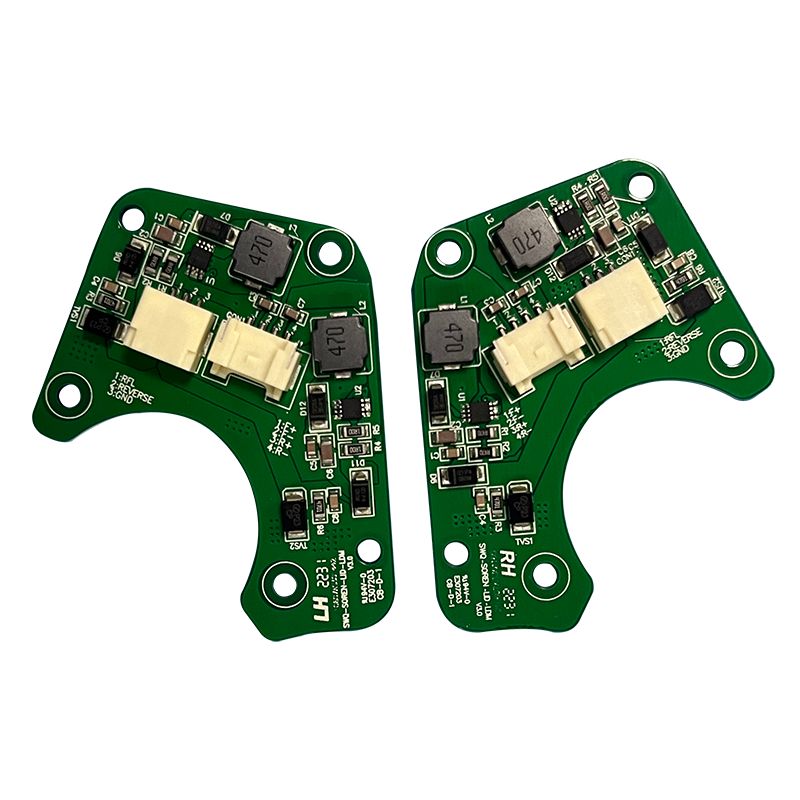

1. थर्मल व्यवस्थापन र सामग्री चयन इन्जिन कम्पार्टमेन्टहरू वा पावर ब्याट्री प्याकहरू नजिकै अवस्थित PCBAहरूले लामो समयसम्म उच्च तापक्रम सहनु पर्छ। थर्मल विफलतालाई कम गर्न, डिजाइनरहरूले उच्च Tg (ग्लास ट्रान्जिसन तापमान ≥ 170°C) FR-4 सामग्री वा पोलिमाइड भएका सब्सट्रेटहरूलाई प्राथमिकता दिन्छन्, जसले PCB लाई तातोमा नरम र विकृत हुनबाट रोक्छ। हाई-पावर कम्पोनेन्टहरूका लागि, मेटल कोर PCBs (MCPCBs) वा ताप सिङ्कहरूसँग जोडिएको थर्मल वियासहरू तातो खपत मार्गहरू अनुकूलन गर्न प्रस्तुत गरिन्छ। थप रूपमा, PECVD (प्लाज्मा-एन्हान्स्ड केमिकल वाष्प डिपोजिसन) प्लाज्मा कोटिंग्स-थर्मली पारदर्शी भएकोले-ताप अपव्ययमा अवरोध नगरी आणविक-स्तरको सुरक्षा प्रदान गर्दछ, तिनीहरूलाई डोमेन नियन्त्रकहरू जस्ता कम्प्याक्ट उच्च-शक्ति-घनत्व अनुप्रयोगहरूको लागि विशेष रूपमा उपयुक्त बनाउँदछ।

2. मेकानिकल कम्पन संरक्षण र जडान सुदृढीकरण कम्पन सोल्डर संयुक्त थकान विफलता को एक प्राथमिक कारण हो। डिजाइन दिशानिर्देशहरूले DFM सिद्धान्तहरू पालना गर्दछ: तनाव-एकाग्रता क्षेत्रहरूमा ठूला भारी कम्पोनेन्टहरू राख्नबाट जोगिन, र सोल्डर संयुक्त तनाव कम गर्न थ्रु-होल कम्पोनेन्टहरूमा SMT लाई प्राथमिकता दिनुहोस्। BGA प्याकेजहरू जो भाइब्रेसनको लागि संवेदनशील छन्, अन्डरफिल प्रक्रिया—चिपको मुनिको खाली ठाउँलाई तनाव वितरण गर्न टाँसिने गरी भर्ने—कार्यान्वयन गरिएको छ। यसले परिमाणको धेरै आदेशहरूद्वारा प्रभाव विश्वसनीयता सुधार गर्न सक्छ। यसबाहेक, IPC-9797A जस्ता प्रेस-फिट मानकहरूले कम्पन वातावरण अन्तर्गत कनेक्टरको विश्वसनीयताका लागि निर्दिष्टीकरणहरू प्रदान गर्दछ।

3. कन्फर्मल कोटिंग र जंग संरक्षण नमी, नुन स्प्रे, र रासायनिक प्रदूषकहरूले PCBA लाई दीर्घकालीन क्षरण खतराहरू निम्त्याउँछन्। कन्फर्मल कोटिंगको चयनात्मक अनुप्रयोग मानक अभ्यास हो। यद्यपि, सेन्सरहरू वा उच्च-फ्रिक्वेन्सी सङ्केत लिङ्कहरूका लागि, परम्परागत कोटिंग्सले सिग्नलको अखण्डतालाई असर गर्न सक्छ वा थर्मल प्रतिरोध थप्न सक्छ। यस्तो अवस्थामा, नानो टेक्नोलोजी-आधारित आणविक-स्तर कोटिंग्स (जस्तै, P2i बाट प्लाज्मा कोटिंग्स) ले उत्कृष्ट समाधान प्रदान गर्दछ, प्रतिबाधा विशेषताहरू परिवर्तन नगरी एन्टी-कन्डेन्सेशन सुरक्षा प्रदान गर्दछ। उच्च-घनत्व BGA क्षेत्रहरूका लागि, AXI (स्वचालित एक्स-रे निरीक्षण) सोल्डर भोडिङ दरहरू (सामान्यतया <25% हुन आवश्यक छ) को क्षरण वा क्र्याक प्रसारको उत्पत्ति हुनबाट रोक्नको लागि भर परिन्छ।

शून्य-दोष निर्माण: बन्द-लूप थ्रीडी एसपीआई एमईएस पूर्ण ट्रेसबिलिटी

अटोमोटिभ PCBA निर्माणको मुख्य उद्देश्य "शून्य दोष" मा पुग्नु हो। यो लक्ष्य अत्यधिक स्वचालित निरीक्षण र वास्तविक समय प्रक्रिया नियन्त्रण मार्फत हासिल गरिएको छ।

महत्वपूर्ण SMT चरणमा - सोल्डर पेस्ट प्रिन्टिङ - तथ्याङ्कहरूले देखाउँछ कि ६०%–७०% दोषहरू मुद्रण विचलनबाट उत्पन्न हुन्छन्। यसलाई सम्बोधन गर्न, प्रमुख उत्पादन लाइनहरूले 3D SPI (थ्री-डाइमेन्सल सोल्डर पेस्ट इन्स्पेक्शन) लाई प्रिन्टरसँग जोडिएको क्लोज-लूप प्रतिक्रिया प्रणालीसँग जोडेर अपनाउछन्। जब SPI ले सोल्डर पेस्ट भोल्युम वा उचाइमा प्रवृति विचलन पत्ता लगाउँदछ, प्रणालीले स्वचालित रूपमा म्यानुअल हस्तक्षेप बिना स्क्विज प्रेसर वा स्टेंसिल रिलिज गतिलाई ठीक-ट्यून गर्दछ। यो संयन्त्रले 1.67 माथि स्थिर रूपमा महत्वपूर्ण प्यारामिटरहरूको Cpk कायम राख्छ। त्यसपछिका चरणहरूमा:

• AOI (स्वचालित अप्टिकल इन्स्पेक्शन) ले कम्पोनेन्ट शिफ्ट र ब्रिजिङ जस्ता भिजुअल दोषहरू क्याप्चर गर्छ।

• ICT (इन-सर्किट परीक्षण) ले शर्ट्स र प्रतिरोध सहिष्णुता जस्ता विद्युतीय त्रुटिहरूको लागि द्रुत रूपमा स्क्रिन गर्नको लागि जाँच सम्पर्कहरू प्रयोग गर्दछ।

• FCT (कार्यात्मक सर्किट परीक्षण) ले PCBA को कार्यात्मक अखण्डता प्रमाणित गर्न वास्तविक-विश्व सञ्चालन अवस्थाहरू (जस्तै, 12V/24V पावर उतार-चढ़ाव) लाई सिमुलेट गर्छ।

निर्णायक रूपमा, अन्त-देखि-अन्त ट्रेसबिलिटी गैर-वार्ता योग्य छ। IATF 16949 द्वारा अनिवार्य रूपमा, Manufacturing Execution System (MES) ले प्रत्येक कम्पोनेन्टको ब्याच नम्बर, प्लेसमेन्ट प्यारामिटरहरू, रिफ्लो तापमान प्रोफाइलहरू, र X-ray छविहरूलाई PCBA को अन्तिम लेजर-एनग्रेभ गरिएको अद्वितीय UID मा बाँध्छ। क्षेत्र विफलताको घटनामा, पूर्ण उत्पादन इतिहास 60 सेकेन्ड भित्र पुन: प्राप्त गर्न सकिन्छ, सटीक नियन्त्रण र मूल कारण विश्लेषण सक्षम पार्दै। यो पत्ता लगाउने क्षमता "राइट-टु-रिपेयर" नियमहरूलाई समर्थन गर्नको लागि पनि महत्त्वपूर्ण छ।

आवेदन स्तरीकरण र प्रणाली एकीकरण

अटोमोटिभ PCBA एप्लिकेसनहरू शरीर नियन्त्रण र पावरट्रेनदेखि बौद्धिक ककपिटहरू र स्वायत्त ड्राइभिङसम्म धेरै डोमेनहरू फैलाउँछन्। प्रत्येक परिदृश्यले फरक प्राथमिकताहरू लागू गर्दछ:

• बडी डोमेन (बीसीएम, बडी कन्ट्रोल मोड्युल): I/O नियन्त्रण र कम पावर खपतमा जोड दिन्छ, लागत संवेदनशीलतालाई सन्तुलित सुरक्षा उपायहरू चाहिन्छ।

• पावरट्रेन र सुरक्षा डोमेनहरू (ABS/ESP, एन्टी-लक ब्रेकिङ प्रणाली/इलेक्ट्रोनिक स्थिरता कार्यक्रम): अत्यधिक उच्च प्रतिक्रिया गति र चरम-वातावरण सहिष्णुताको माग, उच्च-ग्रेड AEC-Q100 ICs र प्रबलित रिडन्डन्सी डिजाइनको आवश्यकता।

• इन्फोटेनमेन्ट डोमेन: उच्च-गतिको सिग्नल प्रसारण (जस्तै, HDMI, LVDS) र इलेक्ट्रोम्याग्नेटिक कम्प्याटिबिलिटी (EMC) लाई प्राथमिकता दिन्छ, प्राय: HDI (उच्च-घनत्व इन्टरकनेक्ट) वा कठोर-फ्लेक्स प्रविधीहरू सिग्नलको पूर्णतालाई अनुकूलन गर्न प्रयोग गर्दछ।

अटोमोबाइल PCBAयसको सारमा, निर्धारणवादको विज्ञान हो। यसले स्रोतमा विश्वसनीय जीनहरू फिल्टर गर्न AEC-Q र IATF 16949 मार्फत कडा मापदण्डहरू स्थापना गर्दछ; यसले गर्मी, कम्पन, र क्षरणलाई लक्षित गर्ने विशेष डिजाइन र प्रक्रियाहरू मार्फत कठोर वातावरणहरू विरुद्ध लचिलोपनको साथ हार्डवेयर प्रदान गर्दछ; र यसले बन्द-लूप SPC, AOI/X-ray निरीक्षण, र MES ट्रेसेबिलिटी मार्फत ठूलो उत्पादनमा लगभग शून्य-दोष प्रक्रिया स्थिरतामा लक गर्दछ। अटोमोटिभ E/E (इलेक्ट्रिकल/इलेक्ट्रोनिक) आर्किटेक्चरहरू केन्द्रीय कम्प्युटिङ प्लेटफर्महरूमा विकसित हुँदै गर्दा, PCBA ले उच्च कम्प्युटिङ घनत्वहरू मात्र समायोजन गर्नु पर्दैन तर कार्यात्मक सुरक्षा ढाँचा (ISO 26262) भित्र अनावश्यकता र असफलताको भविष्यवाणी पनि हासिल गर्नुपर्छ। यस क्षेत्रमा प्राविधिक नवीनताले अटोमोटिभ उद्योगलाई सुरक्षित, अधिक बौद्धिक, र थप भरपर्दो क्षितिजतर्फ अघि बढाउन जारी राखेको छ।
