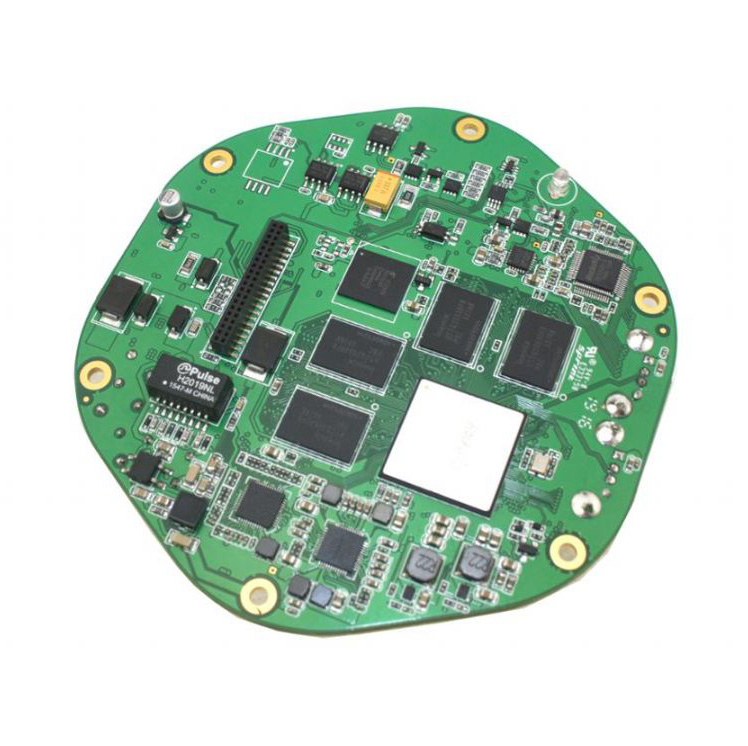

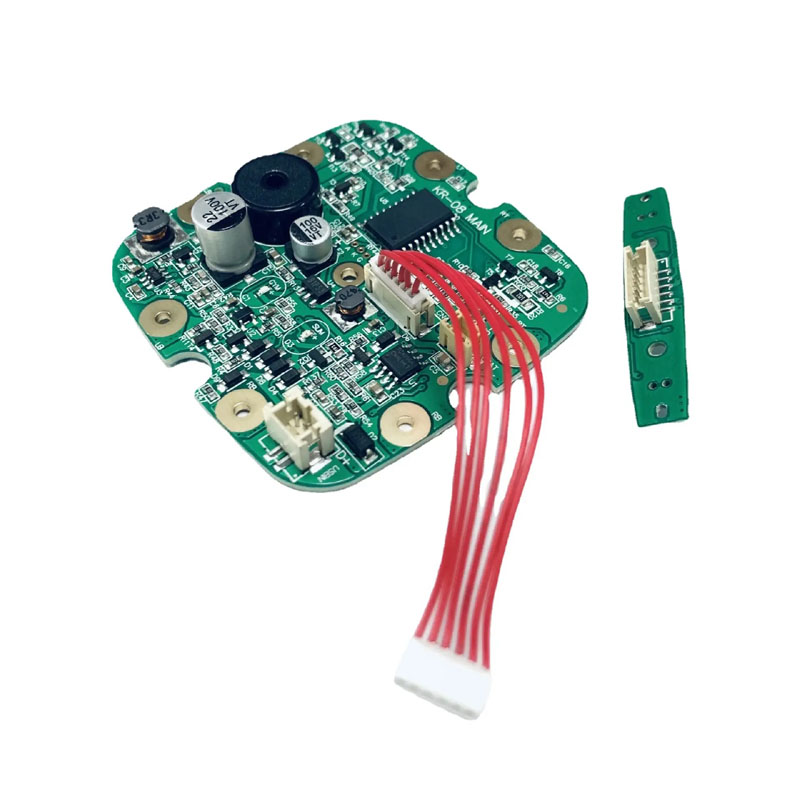

पानी फ्लोसर PCBA

वातावरणीय माग र वर्गीकरण

एक वाटर फ्लोसर चरम बाथरूम वातावरणमा काम गर्दछ जुन प्रत्यक्ष पानीको छर्रा, उच्च परिवेश स्टीम, र आक्रामक रासायनिक एक्सपोजरहरू, जस्तै टूथपेस्ट र माउथवाश अवशेषहरू द्वारा विशेषता हुन्छ। यी अवस्थाहरूमा मानक इलेक्ट्रोनिक्सहरू द्रुत रूपमा क्षरण, परजीवी चुहावट करेन्टहरू, र विद्युतीय सर्ट सर्किटहरूको शिकार हुन्छन्।

हाम्रो ईन्जिनियर गरिएको PCBA समाधानहरू विशेष गरी यी गम्भीर वातावरणीय तनावहरू सामना गर्नका लागि बनाइएका छन्, एक भरपर्दो 3-वर्ष सञ्चालन उत्पादन जीवनचक्रको ग्यारेन्टी गर्दै।

सब्सट्रेट जोखिम न्यूनीकरण

आवश्यक सर्टिफिकेटहरू बिल्ट-इन: सबै वाटर फ्लोसर PCBA फ्याब्रिकेशनहरूले विश्वव्यापी रूपमा अनिवार्य उपकरण नियमहरूको पालना गर्दछ: IEC 60335-1 (घरेलु उपकरण सुरक्षा), UL 60730-1 (स्वचालित विद्युतीय नियन्त्रणहरू), IPX4/IPX7 न्यूनतम र रासायनिक प्रक्रियाको लागि RHS मानक र RHS मानक प्रक्रियाहरू। वातावरणहरू।

बेस लमिनेट चयन र कपर वास्तुकला

आधार ल्यामिनेटको चयनले निरन्तर ओसिलो एक्सपोजर अन्तर्गत दीर्घकालीन PCBA अखण्डता परिभाषित गर्दछ। मानक FR-4 ले कच्चा कट बोर्ड किनारहरू मार्फत सजिलैसँग पानीको भाप अवशोषित गर्दछ र ब्यारेलहरू मार्फत प्लेट गरिएको छ, जसले 12 महिना भित्र विनाशकारी कन्डक्टिव एनोडिक फिलामेन्ट (CAF) सर्ट सर्किटहरू निम्त्याउँछ।

लमिनेट ग्रेड तुलना

• मानक FR-4: पानी अवशोषण 0.10%–0.20%, TG 130°C–140°C। सुक्खा क्षेत्रहरूको लागि मात्र उपयुक्त। पानी फ्लोसर अनुप्रयोगहरूको लागि बेवास्ता गर्नुहोस् किनकि यसले द्रुत CAF विफलता ट्रिगर गर्दछ।

• उच्च TG FR-4 [हाम्रो कोर चयन]: पानी अवशोषण 0.08%–0.12%, TG 170°C। आर्द्र, रुकावट आर्द्रता प्रोफाइलहरूको लागि आदर्श विकल्प।

• हलोजन-मुक्त उच्च TG FR-4 [सिफारिस गरिएको]: पानी अवशोषण 0.05%–0.08%, TG 150°C। उत्कृष्ट नमी लचिलोपन संग पर्यावरण मैत्री निर्माण।

• पोलिमाइड: पानी अवशोषण ०.०२%–०.०४%, टीजी २५० डिग्री सेल्सियस। स्थायी भिजेको एक्सपोजर वा कठोर-फ्लेक्स क्षेत्रहरूको लागि प्रीमियम विकल्प।

कपर वजन र प्लेटिङ निर्दिष्टीकरण

• बाहिरी तह कपर: न्यूनतम 1 oz (35 µm) एक अनुकूलित विरोधी जंग मार्जिन प्रदान गर्न।

• भित्री तह कपर: न्यूनतम 0.5 oz (18 µm) आन्तरिक मोटर हस्तक्षेप विरुद्ध सिग्नल अखण्डता सुरक्षित गर्न।

• प्लेटेड थ्रू-होल्स (PTH): ब्यारेल भित्र कम्तिमा २५ µm कपर प्लेटिङ मोटाई हर्मेटिक, वायुरोधी नमी सील बनाउन।

• सतह समाप्त: कडाईका साथ ENIG (इलेक्ट्रोलेस निकल इमर्सन गोल्ड) को उपयोग गर्दछ। हामीले वाटर फ्लोसर PCBAs को लागि HASL (हट एयर सोल्डर लेभलिङ) लाई पूर्ण रूपमा प्रतिबन्ध लगाउँछौं किनभने खुला टिन-लीड मिश्र 90 दिन भित्र माउथवाश वाष्पहरूमा कोर्रोड हुन्छ।

लेयर स्ट्याक-अप र मेकानिकल डिजाइन

तपाईंको उत्पादन वास्तुकलामा निर्भर गर्दै, हामी उच्च-फ्रिक्वेन्सी पम्प शोर (EMI) र संरचनात्मक स्पेसिङ सीमाहरू विरुद्ध लड्न अनुकूलित बहु-तह कन्फिगरेसनहरू डेलिभर गर्छौं:

• आधारभूत टियर (बटन र पम्प मात्र): एक अनुकूलित 2-तह उच्च TG FR-4 सब्सट्रेटमा बनाइएको, उच्च-ग्रेड औद्योगिक आर्द्रता रक्षाको साथ लागत-दक्षतालाई सन्तुलनमा राख्दै।

• स्मार्ट/प्रिमियम टियर (प्रेसर सेन्सर, LCD/LED डिस्प्ले, ब्लुटुथ, USB-C फास्ट चार्जिङ): 4-लेयर स्ट्याकअपको साथ इन्जिनियर गरिएको। दोहोरो आन्तरिक ठोस ग्राउन्ड प्लेनहरूले पम्प EMF बाट संवेदनशील MCU संकेतहरू ढाल्छन् र आन्तरिक आर्द्रता फैलावटको बिरूद्ध निश्चित भौतिक ब्लकको रूपमा कार्य गर्दछ।

मोटाई र कठोर-फ्लेक्स एकीकरण

• १.० मिमी मोटाई: संरचनात्मक चपलता र ड्रप प्रतिरोध आवश्यक पर्ने कम्प्याक्ट, एर्गोनोमिक ह्यान्डहेल्ड ह्यान्डलहरूको लागि डिजाइन गरिएको।

• 1.6 मिमी मोटाई: काउन्टरटप बेस स्टेशनहरूको लागि डिजाइन गरिएको; अधिकतम कठोरता र सबैभन्दा कम मूल जल वाष्प प्रसार दर प्रदान गर्दछ।

• कठोर-फ्लेक्स PCB विशेषज्ञता: अल्ट्रा-प्रिमियम कम्प्याक्ट ह्यान्डलहरूको लागि, हामी कडा-फ्लेक्स निर्माणलाई समर्थन गर्छौं जहाँ ब्याट्री कभरलेसँग सुरक्षित गरिएको लचिलो पोलिमाइड टेल मार्फत जडान हुन्छ। यसले विफलता-प्रवण तार हार्नेसहरू हटाउँछ र समग्र सम्मेलन IPX मूल्याङ्कनलाई महत्त्वपूर्ण रूपमा अपग्रेड गर्दछ।

डुअल-डिफेन्स: कन्फर्मल कोटिंग र कम्पोनेन्ट सील

रोबोटिक चयनात्मक कन्फर्मल कोटिंग

सबै भन्दा राम्रो सब्सट्रेटलाई पनि दैनिक बाथरूम आर्द्रता बाँच्नको लागि वायुरोधी सतह कोट चाहिन्छ।

• प्रेसिजन मल्टि-एक्सिस स्वचालित स्प्रेइङ: हाम्रो स्वचालित रोबोट लाइनहरूले एक समान सुरक्षात्मक तह लागू गर्दछ जबकि ठ्याक्कै मास्किङ क्षेत्रहरू जुन अनकोटेड रहनुपर्छ, जस्तै टाइप-सी पोर्टहरू, ब्याट्री सम्पर्कहरू, र बजर पोर्टहरू।

• ०.१% फ्लोरोसिङ डाईको साथ UV निरीक्षण: एक विशेष UV सूचक डाई कोटिंगमा मिसाइएको छ, जसले उच्च-गतिको अप्टिकल स्वचालित स्क्यानरहरूलाई पिनहोल ग्यापहरू बिना 25 µm को एकसमान न्यूनतम मोटाई प्रमाणित गर्न सक्षम पार्छ।

कम्पोनेन्ट-स्तर इन्टरफेस सील चश्मा

1. USB-C पोर्ट: सिलिकन कम्प्रेसन ग्यास्केट र रबर क्यापसँग फिट गरिएको, पोर्ट बन्द हुँदा IPX4 सील प्राप्त गर्दै।

2. ट्याक्टाइल स्विचहरू: IPX5 स्थानीयकृत इनग्रेस डिफेन्समा हिट गर्न डोममा बलियो रबरको बुटको साथ ओभर-मोल्ड।

3. पम्प कनेक्टर: पूर्ण IPX7 अस्थायी पनडुब्बी सुरक्षाको लागि इपोक्सी पोटिङ कम्पाउन्ड फिल मार्फत पूर्ण रूपमा संलग्न।

4. चार्जिङ कन्ट्याक्ट पिन (पोगो पिन): ३० µ इन्च न्यूनतम भारी सुनको प्लेटिङ (हार्ड गोल्ड) र ओ-रिङ सिलहरूसँग कडाइका साथ निर्दिष्ट गरिएको छ। मानक निकेल-प्लेटेड पिनहरू भिजेको बाथरूममा दैनिक चार्ज भएको 6 महिना भित्रमा खराब हुन्छन् र असफल हुन्छन्। हाम्रो भारी सुन ट्याबहरू सम्पर्क प्रतिरोध गिरावट बिना 20,000 गीला जडान चक्र सामना गर्दछ।

कडा उत्पादन गुणस्तर परीक्षण प्रवाह

प्रत्येक निर्मित धेरै Unixplore वाटर फ्लोसर PCBAs ले प्रेषण अघि गहन नमी-सिमुलेशन गुणस्तर जाँचहरूको एक श्रृंखला पास गर्नुपर्छ:

1. आर्द्रता वातावरणीय सोक: 48 घण्टा 40 डिग्री सेल्सियस र 93% RH (गैर-घन)। पास मापदण्ड: कुनै देखिने ओक्सीकरण छैन; कुनै पनि दुई नेटवर्कहरू बीच इन्सुलेशन प्रतिरोध (IR > 10 MΩ)।

2. IPX4 पानी स्प्रे परीक्षण: कोटिंग तहहरू मुनि शून्य तरल पदार्थ प्रवेश प्रमाणित गर्न 10 मिनेट लगातार दोलन बहु-कोण ट्यूब स्प्रे।

3. उच्च-भोल्टेज इन्सुलेशन जाँच: IR > 50 MΩ पोस्ट-आद्रता सोक पुष्टि गर्न प्राथमिक ब्याट्री टर्मिनल र ग्राउन्ड प्लेन बीच 500V DC को आवेदन।

4. पोस्ट-स्ट्रेस कार्यात्मक प्रमाणिकरण: लोड अन्तर्गत पूर्ण-साइकल पम्प एक्ट्युएशन। शून्य माइक्रो-कन्ट्रोलर (MCU) रिसेटहरू, टाइमिङ स्टटरहरू, वा गलत सुरुहरू सहन गरिन्छ।

ईन्जिनियरिङ् FAQ र प्राविधिक संक्षिप्त

यदि मैले लागत घटाउनको लागि कन्फर्मल कोटिंगको बाक्लो तह लगाएँ भने के मैले वाटर फ्लोसर PCBA को लागि मानक FR-4 प्रयोग गर्न सक्छु?

A: बिल्कुल होइन। यो एक सामान्य निर्माण जाल हो जसले उच्च क्षेत्र-फिर्ता दरहरू निम्त्याउँछ। कन्फर्मल कोटिंगले तीन महत्वपूर्ण मार्गहरू सील गर्न सक्दैन:

1. अनकोटेड वाया ब्यारेल: पानीको भाप केशिका कार्य मार्फत मानक FR-4 को भित्री गिलास फाइबर बुनाईमा पार्श्व रूपमा यात्रा गर्दछ, तलबाट कम्पोनेन्ट प्याडहरूमा पुग्छ। बारम्बार आर्द्रता चक्र पछि, सेतो प्रवाहकीय नुन अवशेषहरू बन्छन्, ब्रिजिंग घटकहरू।

2. राउटेड एजहरू (एज विकिंग): बोर्ड राउटिङले कच्चा टुक्रा टुक्रा किनाराहरू खुला राख्छ। सतह तनावले कोटिंग्सलाई तीखा कुनाहरूबाट पछाडि तान्नको कारण बनाउँछ, ०.५ मिमी माइक्रो-ग्यापहरू छोड्छ जहाँ बाथरूम स्टीम प्रवेश गर्दछ।

3. कम्पोनेन्ट अन्डरसाइडहरू: कोटिंगले बाहिरी खोललाई कभर गर्दछ तर कम-प्रोफाइल एसएमटी क्यापेसिटरहरू र प्रतिरोधकहरू मुनि पूर्ण रूपमा प्रवेश गर्न सक्दैन। फँसेको नमीले फ्लक्स अवशेषहरूलाई हाइड्रोलाइज गर्छ, आयनिक दूषितता सिर्जना गर्दछ जसले सहज, अप्रत्याशित पम्प स्टार्टअपहरू निम्त्याउँछ।

   हाम्रो समाधान: ENIG र एज-बीड इपोक्सी डिस्पेन्सिङको साथ उच्च TG FR-4 ले तीन-तह सुरक्षा प्रदान गर्दछ जुन 95% RH मा 3 वर्षसम्म सजिलै जीवित रहन्छ।

तपाईंको टर्नकी EMS पार्टनर: Unixplore Electronics

पानी फ्लोसर PCBA आपूर्तिकर्ता छनोट गर्दा, दीर्घकालीन ईन्जिनियरिङ् विश्वसनीयता र कडा गुणस्तर नियन्त्रण महत्वपूर्ण छन्। Unixplore Electronics ले तपाईको डिजाइनलाई निर्बाध रूपमा जीवनमा ल्याउन उन्नत क्षमताहरू र औद्योगिक पूर्वाधारहरू प्रदान गर्दछ:

l वन-स्टप टर्नकी ईएमएस सेवाहरू: हामी योजनाबद्ध अप्टिमाइजेसन र कम्पोनेन्ट DFM समीक्षादेखि ग्लोबल पार्ट्स खरीद, SMT र DIP असेम्ब्ली, फर्मवेयर प्रोग्रामिङ, फंक्शनल टेस्टिङ (FCT), स्वचालित कन्फर्मल कोटिंग, फाइनल बक्स निर्माण, र विशेष प्याकेजिङसम्म तपाईंको सम्पूर्ण उत्पादन जीवनचक्र व्यवस्थापन गर्छौं।

l प्रमाणित गुणस्तर मापदण्डहरू: हाम्रो सम्पूर्ण उत्पादन इकोसिस्टम ISO 9001:2015 मा प्रमाणित छ, र सबै इलेक्ट्रोनिक एसेम्बली अभ्यासहरूले अन्तर्राष्ट्रिय IPC-A-610E मापदण्डको कडाईका साथ पालना गर्दछ, चिसो सोल्डर जोइन्ट वा कम्पोनेन्ट मिसाइलमेन्टको जोखिम हटाउँछ।

l उन्नत इन-हाउस उत्पादन शक्ति: हामी 20 विशेषज्ञ R&D र प्रक्रिया इन्जिनियरहरूको समर्थनमा 3,000 वर्ग मिटरमा फैलिएको एन्टि-स्टेटिक उत्पादन प्लान्ट सञ्चालन गर्छौं। हाम्रो सुविधा सुविधाहरू:

1. 6 हाई-स्पीड यामाहा एसएमटी उत्पादन लाइनहरू

2. वेभ सोल्डरिङको साथ 4 प्रेसिजन DIP असेंबली लाइनहरू

3. 2 विशेष बर्न-इन / एजिंग टेस्ट कोठाहरू

4. 2 उच्च र कम तापक्रम वैकल्पिक आर्द्र ताप परीक्षण कक्षहरू, सबै वातावरणीय प्रमाणीकरण परीक्षणहरू घरभित्रै व्यापक रूपमा गरिएको सुनिश्चित गर्दै।

l लचिलो अर्डर स्केलिंग (MOQ छैन): हाम्रो फुर्तिलो उत्पादन फ्रेमवर्कहरू तपाईंको वृद्धिलाई समर्थन गर्न अनुकूलित छन्। हामीले कडा प्रोटोटाइप परीक्षण, सानो पाइलट रन, र ठूला जन-उत्पादन भोल्युमहरू समान अभिजात वर्गको परिशुद्धताका साथ ह्यान्डल गर्न सक्षम पार्दै, कडा नो न्यूनतम अर्डर मात्रा (नो MOQ) नीति कायम राख्छौं।

l विश्वव्यापी पहुँच र सञ्चार: हाम्रो अन्तर्राष्ट्रिय प्राविधिक बिक्री टोली अंग्रेजी, फ्रान्सेली, रूसी र अरबीमा पूर्ण रूपमा धाराप्रवाह छ। पश्चिमी यूरोप (35%), उत्तरी अमेरिका (20%), र ओशिनिया (20%) लगायत उच्च-अन्त बजारहरूमा सेवा गर्ने गहिरो अनुभवको साथ, हामी विश्वव्यापी रूपमा व्यक्तिगत हेरचाह इलेक्ट्रोनिक सुरक्षा अनुपालन मापदण्डहरू पूर्ण रूपमा बुझ्छौं।

हामीलाई आज सम्पर्क गर्नुहोस्: आफ्नो अनुकूलित पानी फ्लोसर PCB डिजाइन, BOM सूची, वा DFM सोधपुछ हाम्रो इन्जिनियरिङ डेस्कमा पठाउनुहोस्। हाम्रो टोलीले 24 घण्टा भित्र एक व्यापक उत्पादन क्षमता विश्लेषण र एक अनुकूलित टर्नकी उद्धरण प्रदान गर्नेछ।
