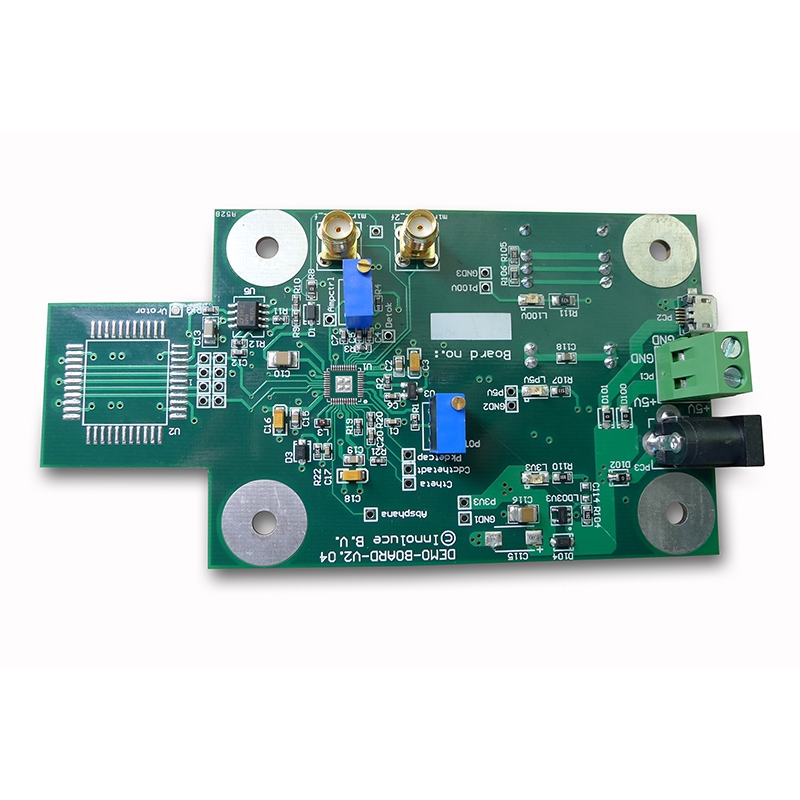

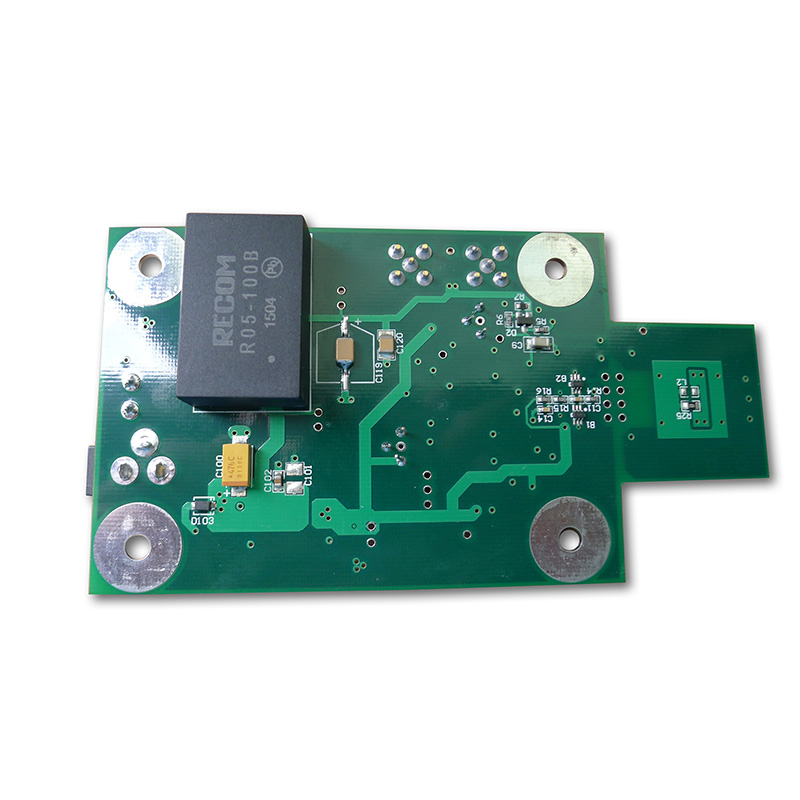

बेबी मनिटर PCBA को लागि कोर विश्वसनीयता आवश्यकताहरू
विश्वसनीयता निर्दिष्टीकरणहरूबाट सुरु हुन्छ। शिशु कोठा अवस्था अनुमान नगर्नुहोस्।
वातावरणीय र परिचालन प्यारामिटरहरू
प्यारामिटर आवश्यक स्पेस किन महत्त्वपूर्ण छ सञ्चालन तापमान 0°C देखि 45°C नर्सरी हीटरहरू र खुला विन्डोको आर्द्रता सहिष्णुता 10%--90% गैर-कन्डेन्सिङ ह्युमिडिफायरहरू र ड्रोल निरन्तर चल्ने समय72 घण्टा न्यूनतम आमाबाबुले चार्ज गर्न बिर्सन्छन् ड्रप सर्वाइभल 1.5 मिटर 1.5 मिटर डुउटरमा कार बच्चा एकाइको लागि कम ईएमआई पाल नजिकै
24/7 सञ्चालनको लागि पावर आर्किटेक्चर
पावर रेलकम्पोनेन्टविश्वसनीयता सुविधा ब्याट्री चार्जर थर्मल नियमन संग रेखीय चार्जर लिथियम fire3.3V digitalDC-DC (2 मेगाहर्ट्ज स्विचिङ) रोक्छ अडियो ब्यान्ड 3.0V RFUltra-कम आवाज LDO (10 µVrms) माथि आवाज राख्छ। छोटो देखि
क्रिटिकल: ब्याट्री सुरक्षा IC पछि सुपर क्यापेसिटर (0.47F, 5.4V) थप्नुहोस्। यसले कम ब्याट्री बन्द भएपछि 10 सेकेन्ड रेकर्डिङ गर्न अनुमति दिन्छ।
उच्च MTBF को लागि घटक चयन
बच्चा मनिटर PCBA को लागि असफलताहरू (MTBF) बीचको औसत समय 50,000 घण्टा भन्दा बढी हुनुपर्छ। तल सिद्ध विकल्पहरू छन्।
वायरलेस चिपसेट र एन्टेना
यससँग चिपसेट छान्नुहोस्:
- एकीकृत PA(आउटपुट पावर ≤ +10 dBm शिशु सुरक्षा मापदण्डहरू पूरा गर्न)
- कुरा गर्नु अघि सुन्नुहोस्(कर्डलेस फोनमा हस्तक्षेप नगर्नुहोस्)
- फ्रिक्वेन्सी हपिङ(४०+ च्यानलहरू)
Chipset FamilyAdvantageDivantageNordic nRF52 SeriesLow Sleep Current (0.5 µA) सीमित भिडियो ब्यान्डविथ सिलिकन ल्याब्स EFR32 अडियो ठुलो प्याकेजको लागि उत्कृष्ट ADC (QFN48) Texas Instruments CC26xx-40°C देखि +85 °C मा
एन्टेना छनोट: PCBA किनारामा एक meandered inverted-F एन्टेना (MIFA) प्रयोग गर्नुहोस्। धातुका वस्तुहरू (स्पीकर म्याग्नेट, ब्याट्री प्याकहरू) बाट 10 मिमी क्लियरेन्स राख्नुहोस्।
अडियो इनपुट र प्रशोधन
कम्पोनेन्ट स्पेसिफिकेशनविश्वसनीयता नोटमाइक्रोफोनMEMS, -38 dBV सेन्सिटिभिटी सिलिकन कभर ड्रोल रेसिस्टेन्सका लागि PreamplifierGain 40 dB, noise < 5 nV/√HzAC- 0.1 Hz HPF सँग जोडिएको (रम्बल हटाउनुहोस्) VoldA0st बाट -10stjux लाई dBFSDडिजिटल हिस्टेरेसिस (3 dB) ले आउटपुट लिडहरूमा स्पिकर ampClass-D, 1.5 W मा 8Ωफेराइट बिडमा च्याटरिङ रोक्छ (EMI घटाउनुहोस्)
तापक्रम सेन्सिङ (क्रिटिकल सेफ्टी फिचर)
चार्जिङ IC नजिकैको बच्चा एकाइ PCBA मा थर्मिस्टर (NTC, 10 kΩ 25°C मा) राख्नुहोस्। फर्मवेयर हुनुपर्छ:
- प्रत्येक 30 सेकेन्डमा तापक्रम लगाउनुहोस्
- ५० डिग्री सेल्सियसमा चार्जिङ बन्द गर्नुहोस्
- 45 डिग्री सेल्सियस मा अभिभावक इकाईमा वायरलेस अलर्ट पठाउनुहोस्
कम आरएफ चुहावट र अडियो गुणस्तरको लागि PCB लेआउट
एक शोर बच्चा मनिटर PCBA स्थिर र ड्रपआउट निम्त्याउँछ। यी नियमहरू पालना गर्नुहोस्।
तह स्ट्याक र ग्राउन्डिङ
LayerFunctionConstraintTopRF (एन्टेना फिड, चिपसेट) Coplanar Waveguide with groundInner 1Continuous groundNo Splits अन्तर्गत RF SectionInner 2Power (3.3V, 1.8V) टापु अन्तर्गत प्रत्येक LDOBottomAudio, बटनहरू, LEDs मा डिजिटल बाट टाढा राख्नुहोस्
नियम: प्रत्येक पावर पिनमा ०.१ µF क्यापेसिटर राख्नुहोस्। कम इन्डक्टन्सको लागि 0402 साइज प्रयोग गर्नुहोस्।
अडियो ग्राउन्ड आइसोलेशन
डिजिटल ग्राउन्ड र एनालग ग्राउन्ड कोडेक अन्तर्गत एकल बिन्दुमा भेट्नुपर्छ। ग्राउन्ड प्लेनहरू बीच फेराइट मोती (100 MHz मा 600Ω) प्रयोग गर्नुहोस् तर कुनै ग्राउन्ड लूपहरू प्रमाणित गरेपछि मात्र।
ओसिलोस्कोपको साथ जाँच गर्नुहोस्: RF प्रसारण गर्दा माइक्रोफोन आउटपुट जाँच गर्नुहोस्। शोर 2 mV पीक-टू-पीक भन्दा कम रहनु पर्छ।
प्रमाणीकरण र प्रमाणीकरण चेकलिस्ट
उत्पादन गर्नु अघि, यी छ मापदण्डहरू विरुद्ध प्रत्येक बच्चा मनिटर PCBA परीक्षण गर्नुहोस्।
TestMethodPass/असफल मापदण्ड अडियो ड्रपआउट 30 मिटर टाढा 3 पर्खालहरु संग हिड्नुहोस् < 3 ड्रपआउट प्रति मिनेट स्थायी > 100 ms ब्याट्री रनटाइम 65 dB SPL मा निरन्तर VOX > 2000 mAh ब्याट्री चार्जको लागि 70 घण्टा, ब्याट्री चार्ज कुनै सुरक्षा मोडमा कम्पासमा कम्पासमा प्रवेश गर्नुहोस्। 70° CRF भन्दा बढी सहअस्तित्व WiFi राउटरको छेउमा सञ्चालन गर्नुहोस् (2.4 GHz) कुनै स्थायी डिसेन्सिटाइजेसन छैन ड्रोल प्रतिरोधी माइक्रोफोन पोर्टमा साल्ट स्प्रे सुकेपछि अडियो सामान्यमा फर्कन्छ ओभर-डिस्चार्ज ब्याट्री भोल्टेज 2.8VMCU RF बन्द गर्दछ, RTC राख्छ
FAQ - भरपर्दो बेबी मनिटर PCBA बारे सामान्य प्रश्नहरू
Q1: बच्चा मनिटर PCBA डिजाइनहरूमा सबैभन्दा सामान्य लुकेको विफलता के हो?
A:अडियो इनपुट पथको नजिक राखिएको सिरेमिक क्यापेसिटरहरूबाट माइक्रोफोनिक आवाज। जब बच्चाको एकाइ कम्पन हुन्छ (बासिनेट मोटर वा खेलौनाबाट खसेको), क्लास २ डाइलेक्ट्रिक क्याप्स (X7R, X5R) ले 5 mV सम्मको पिजोइलेक्ट्रिक भोल्टेजहरू उत्पन्न गर्छ। यो माइक्रोफोन प्रिमप्लिफायरमा जोडिन्छ र श्रव्य क्लिक वा रम्बलिंग उत्पादन गर्दछ। समाधान दुई-गुना हो: 1) पहिलो लाभ चरणमा सबै अडियो युग्मन र डिकपलिंगको लागि C0G (NP0) क्यापेसिटरहरू प्रयोग गर्नुहोस्। 2) यदि X7R अपरिहार्य छ भने, भौतिक रूपमा PCBA मा क्यापेसिटर 90 डिग्री घुमाउनुहोस् ताकि मेकानिकल तनाव इलेक्ट्रोड दिशासँग पङ्क्तिबद्ध हुन्छ। 20 Hz, 1 Grms मा कम्पन तालिकाको साथ सधैं मान्य गर्नुहोस्।
Q2: ब्याट्री रसायन छनोटले बच्चा मनिटर PCBA दीर्घायुलाई कसरी असर गर्छ?
A:तीन रसायनहरूले धेरै फरक विफलता मोडहरू उत्पादन गर्छन्:
- लि-आयन (१८६५०): उच्चतम ऊर्जा घनत्व तर सटीक CC/CV चार्ज गर्न आवश्यक छ। हराएको नकारात्मक तापमान गुणांक (NTC) सेन्सरले थर्मल रनअवे निम्त्याउँछ। सुरक्षा IC भएको प्रमाणीकृत ब्याट्री प्याकहरू मात्र प्रयोग गर्नुहोस्।
- LiFePO4: सुरक्षित (१५० डिग्री सेल्सियसभन्दा कम थर्मल रनअवे) र लामो चक्र जीवन (२००० चक्र)। यद्यपि, कम भोल्टेज (3.2V नाममात्र) ले 3.3V तर्कको लागि बूस्ट कन्भर्टरको माग गर्दछ, लागत र लहरी आवाज थप्छ।
- NiMH(कम लागत डिजाइनहरू): धेरै क्षमाशील तर मेमोरी प्रभावबाट ग्रस्त छ। PCBA ले इन्धन गेज पुन: क्यालिब्रेट गर्न प्रत्येक 30 चक्रमा डिस्चार्ज सर्किट समावेश गर्नुपर्छ। यो बिना, रनटाइम 6 महिना पछि 50% घट्छ।
भरपर्दो बच्चा मनिटर PCBA को लागि, सुरक्षा वा गुणस्तरीय Li-ion को लागि डुअल ओभर-भोल्टेज सुरक्षा (IC + PTC) को लागि LiFePO4 छान्नुहोस्।
Q3: के म अडियो-मात्र र भिडियो बच्चा मनिटर दुवैको लागि समान PCBA डिजाइन प्रयोग गर्न सक्छु?
A:होइन, र यो प्रयास गर्दा तीन विशिष्ट विश्वसनीयता समस्याहरू परिचय:
- मेमोरी ब्यान्डविथ-- अडियो-मात्र 64 kB RAM चाहिन्छ। संकुचित फ्रेमहरूको लागि भिडियोलाई कम्तिमा 2 MB चाहिन्छ। बाह्य RAM संग साझा PCBA ले ESD परीक्षण असफल हुने लामो ट्रेसहरू थप्छ।
- आरएफ कर्तव्य चक्र-- अडियो समयको १०% प्रसारण गर्दछ। भिडियो समयको 80% प्रसारण गर्दछ। भिडियो मोडमा उही 2.4 GHz PA ओभरहेट हुन्छ, 20 मिनेट पछि 6 dB ले लाभ घटाउँछ। तपाईंलाई भिडियो डिजाइनहरूको लागि PA अन्तर्गत एरे मार्फत थर्मल चाहिन्छ।
- पावर वितरण-- अडियो बेबी मोनिटर PCBA 200 mA मा चुचुरो। भिडियो 600 mA मा चुचुरो। पातलो पावर ट्रेस (०.२५ मिमी) भएको सामान्य PCB लेआउटले क्यामेरा मोड्युल रिसेट गर्ने भोल्टेज ड्रप निम्त्याउँछ। भिडियो डिजाइनहरूलाई ०.६ मिमी ट्रेस वा छुट्टै १ ए बक कन्भर्टर चाहिन्छ।
दुई अलग PCBAs निर्माण गर्नुहोस्। अडियो मात्र 2-तह बोर्ड प्रयोग गर्दछ। भिडियोलाई नियन्त्रित प्रतिबाधा सहित 4 तहहरू चाहिन्छ।
शून्य शिशु जोखिमको लागि उत्पादन परीक्षण
प्रत्येक भेला बच्चा मनिटर PCBA पास हुनुपर्छ:
परीक्षण स्टेशन अवधि अस्वीकृति मापदण्ड अडियो लुपब्याक10 सेकेन्ड THD > 1% 1 kHz ब्याट्री सिम्युलेटर 30 सेकेन्ड चार्ज वर्तमान > 50 mA मुनि 3.0VRF संवेदनशीलता5 सेकेन्ड प्याकेट त्रुटि दर > 1% मा -95 dBm ओभरटेम्परेचर बिन्दु > पूर्ण चार्ज 60 सेकेन्ड पछि
अन्तिम डिजाइन समीक्षा चेकलिस्ट
वस्तु पुष्टिकरण योजना सबै इनपुटहरूमा ESD सुरक्षा छ (8 kV सम्पर्क) BOMCapacitor भोल्टेज मूल्याङ्कन ≥ 2 × अपेक्षित (जस्तै, 5V रेलको लागि 10V) मेकानिकल कुनै अग्लो कम्पोनेन्टहरू (उचाइ > 4 मिमी) नजिकै ग्रिप क्षेत्रहरूका लागि फर्मवेयरवाचडग टाइमरहरू मिनेट अनुपालनFCC भाग 15 र EN 62368-1 (अडियो सुरक्षा)
भरपर्दो बेबी मनिटर PCBA डिजाइन गर्नु भनेको लागत घटाउनु भन्दा शिशु सुरक्षालाई प्राथमिकता दिनु हो। राम्रोसँग निर्मित बोर्डले दाँत काट्ने र तान्दा चुपचाप काम गर्छ। वास्तविक नर्सरी अवस्थाहरूसँग परीक्षण गर्नुहोस् - सेतो आवाज मेसिनहरू, डिमर बत्तीहरू, र माइक्रोवेभ ओभनहरू। आमाबाबुको विश्वास कमाउने एक मात्र तरिका हो।
