मसाज गन PCBA उत्पादन गर्ने प्रक्रिया के हो: एक २०-वर्ष निर्माण गाइड

मसाज गन PCBA उत्पादनले उच्च वर्तमान ह्यान्डलिंग, ब्रशलेस मोटर नियन्त्रण, र प्रयोगकर्ता सुरक्षाको माग गर्दछ। मोटर ड्राइभ इलेक्ट्रोनिक्स उत्पादनको दुई दशक पछि, मैले डिजाइनहरू अति तताउने, लोडमा गति गुमाउने वा ब्याट्री खतराहरू सिर्जना गरेको देखेको छु। यो चरण-दर-चरण प्रक्रियाले सम्पूर्ण उत्पादन कार्यप्रवाहलाई कम्पोनेन्ट चयनबाट अन्तिम परीक्षण सम्म समेट्छ।

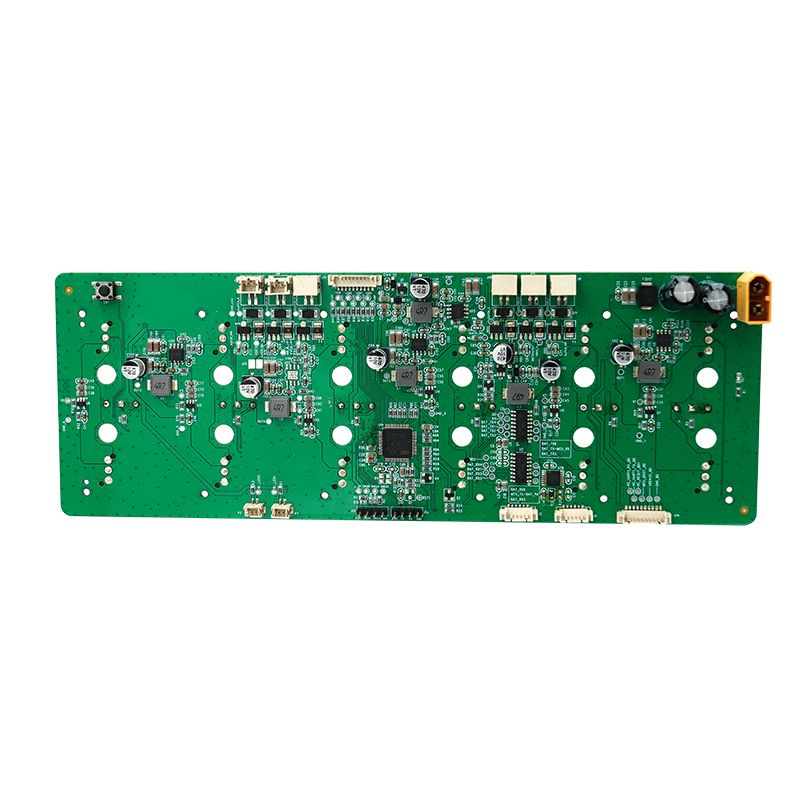

मसाज गन PCBA को लागि मानक उत्पादन प्रवाह

प्रत्येक मसाज गन PCBA ले 9-चरण अनुक्रम पछ्याउँछ। कुनै पनि चरण छोड्दा क्षेत्र असफलता दर बढ्छ।

चरण 1 - कम्पोनेन्ट खरीद र आगमन निरीक्षण

परीक्षण: प्रत्येक लटबाट ५० MOSFET हरूको नमूना। 25°C र 80°C मा Rds(on) मापन गर्नुहोस्। उच्च तापक्रममा ७ mΩ भन्दा बढी चिट्ठाहरू अस्वीकार गर्नुहोस्।

चरण 2 - सोल्डर पेस्ट स्टेंसिल र मुद्रण

क्रिटिकल: स्टेन्सिल प्रयोग गर्नुहोस् - MOSFETs अन्तर्गत 0.12 मिमी बाक्लो, MCU अन्तर्गत 0.10 मिमी र सेन्सरहरू। एउटै मोटाईले या त खोल्ने वा पुलहरू निम्त्याउँछ।

चरण 3 - एसएमटी विधानसभा र रिफ्लो

• प्लेसमेन्ट अर्डर: हल सेन्सरहरू → निष्क्रिय → MOSFETs → MCU → कनेक्टरहरू
• रिफ्लो प्रोफाइल: 10 सेकेन्डको लागि शिखर 245°C (लिड-फ्री)
• नाइट्रोजन वायुमण्डल - QFN प्याकेजहरूको लागि आवश्यक छ (MCU, गेट चालक)
• एक्स-रे निरीक्षण - MOSFET प्याड अन्तर्गत voiding जाँच गर्न अनिवार्य (voids <20%)

चरण 4 - थ्रू-होल कम्पोनेन्टहरूको लागि चयनात्मक सोल्डरिंग

मसाज बन्दूक PCBA लाई अक्सर मेकानिकल बलको लागि प्वाल पार्टहरू चाहिन्छ:

प्वालहरू मार्फत रिफ्लो नगर्नुहोस्। तिनीहरूको प्लास्टिक शरीर 245 डिग्री सेल्सियस ओभनमा पग्लन्छ।

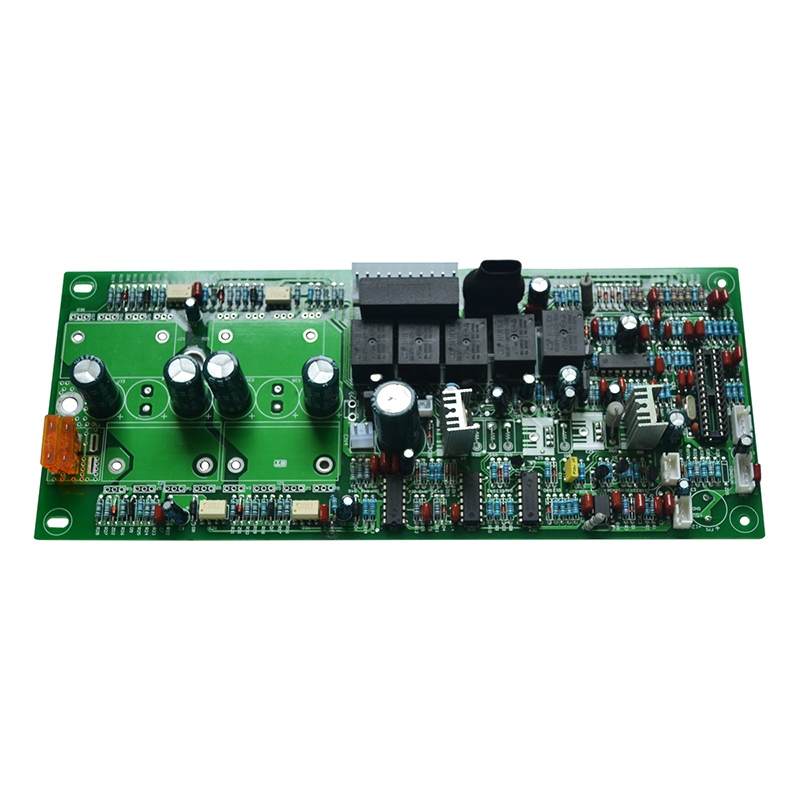

मसाज गन PCBA को लागि मोटर ड्राइभ सर्किट डिजाइन

मोटर ड्राइभ खण्डले हालको ह्यान्डलिंग र ब्याट्री चल्ने समय निर्धारण गर्दछ।

तीन-चरण ब्रशलेस DC (BLDC) मोटर ड्राइभ

थर्मल डिजाइन: प्रत्येक MOSFET 20A मा 2W सम्म फैलिन्छ। तल्लो तामा खन्याएर जोड्ने थर्मल वियास (9 प्रति MOSFET) प्रयोग गर्नुहोस् (2 औंस न्यूनतम)।

ब्याट्री र चार्ज लागि पावर व्यवस्थापन

महत्वपूर्ण सुरक्षा: दुईवटा स्वतन्त्र ओभरकरेन्ट सुरक्षा मार्गहरू प्रयोग गर्नुहोस् - एउटा गेट ड्राइभरमा, एउटा ब्याट्री सुरक्षा आईसीमा। एकल गल्तीले मोटरलाई बिना आदेश चलाउन दिनु हुँदैन।

फर्मवेयर प्रोग्रामिङ र क्यालिब्रेसन

कुनै मसाज गन PCBA ले पूर्ण क्यालिब्रेसन बिना उत्पादन छोड्दैन।

प्रोग्रामिङ अनुक्रम

1. बुटलोडर फ्ल्यास - SWD वा UART मार्फत (५ सेकेन्ड)
2. क्यालिब्रेसन स्थिरताहरू - EEPROM वा MCU फ्लैशमा भण्डार गरिएको
3. स्पीड लुकअप तालिका – PWM ड्युटी बनाम लक्ष्य RPM (१२ अंक)
4. स्टल पत्ता लगाउने थ्रेसहोल्ड - हालको सीमा 22A ± 1A मा सेट गरियो

क्यालिब्रेसन प्यारामिटरहरू प्रति बोर्ड भण्डारण

किन क्यालिब्रेसन महत्त्वपूर्ण छ: प्रति-बोर्ड हल क्यालिब्रेसन बिना, मोटरले कम गतिमा श्रव्य आवाज उत्पादन गर्दछ। प्रयोगकर्ताहरूले मसाज बन्दुकहरू अस्वीकार गर्छन् जुन दोषपूर्ण सुनिन्छ।

विधानसभा र मेकानिकल एकीकरण

PCBA बेकार छ यदि यो ह्यान्डलमा फिट हुँदैन वा गर्मी नष्ट हुन्छ।

गर्मी सिंक र थर्मल इन्टरफेस

परीक्षण: 30 मिनेटको लागि 2800 RPM मा मसाज गन PCBA चलाउनुहोस्। MOSFET केस तापमान 85 डिग्री सेल्सियस भन्दा कम रहनु पर्छ।

तार हार्नेस र कनेक्टर तनाव राहत

• ब्याट्रीका तारहरू - सोल्डर गरी सिलिकनले टाँसिएको (फ्लेक्स थकानलाई रोक्छ)
• मोटर फेज तारहरू - लकिङ लचको साथ JST कनेक्टर (न्यूनतम २० चक्र)
• बटन फ्लेक्स केबल - ZIF कनेक्टर, 0.5 मिमी पिच, सम्मिलित पछि टाँसिएको

उत्पादन परीक्षण र गुणस्तर नियन्त्रण

प्रत्येक मसाज गन PCBA ले विधानसभा अघि यी पाँच परीक्षणहरू पास गर्नुपर्छ।

बर्न-इन र कम्पन परीक्षण

यसका लागि उत्पादनको ५% नमूना:

• 2400 RPM मा 6 घण्टा - MCU सेन्सर मार्फत MOSFET तापक्रम निगरानी गर्नुहोस्
• अनियमित कम्पन - 5 Grms, 30 मिनेट (ड्रप उपकरण सिमुलेट)
• चार्ज-डिस्चार्ज चक्र - 3 चक्र (सुरक्षा आईसी प्रमाणित गर्दछ)

FAQ - मसाज गन PCBA उत्पादनको बारेमा सामान्य प्रश्नहरू

Q1: मसाज गन PCBA ले शरीरको दबाबमा शक्ति गुमाउनुको कारण के हो?

A: प्राथमिक कारण हाई-साइड MOSFET हरूको लागि अपर्याप्त गेट ड्राइभ बल हो। जब दबावले मोटर लोड बढाउँछ, BLDC नियन्त्रकले वर्तमान बढाउने प्रयास गर्दछ। यदि बुटस्ट्र्याप क्यापेसिटर (जसले हाई-साइड गेट ड्राइभरलाई शक्ति दिन्छ) सानो आकारको छ भने, गेट भोल्टेज MOSFET को थ्रेसहोल्ड भन्दा तल झर्छ, Rds(on) 4 mΩ बाट 20 mΩ मा बढ्छ। यसले थर्मल रनवे लूप सिर्जना गर्दछ:

भोल्टेज ड्रप → तल्लो गेट ड्राइव → उच्च प्रतिरोध → अधिक गर्मी → थप प्रतिरोध वृद्धि

फिक्सलाई मसाज गन PCBA मा तीन परिवर्तनहरू आवश्यक छ:

1. बुटस्ट्र्याप क्यापेसिटर मान - न्यूनतम 220 एनएफ प्रयोग गर्नुहोस् (धेरै डिजाइनहरूले 47 एनएफ प्रयोग गर्दछ)। गेट चार्जको आधारमा गणना गर्नुहोस्: C_boot = (Q_g × 10) / ΔV। सामान्य MOSFETs (Q_g = 30 nC) को लागि, 220 nF सुरक्षित मार्जिन प्रदान गर्दछ।
2. गेट चालक शिखर वर्तमान - 1.5A सिंक/स्रोत क्षमता (जस्तै, DRV8320) संग चालक चयन गर्नुहोस्। कमजोर ड्राइभरहरू (0.5A) उच्च PWM ड्यूटी चक्रहरूमा बुटस्ट्र्याप क्याप रिचार्ज गर्न सक्दैनन्।
3. बुटस्ट्र्याप डायोड - अल्ट्राफास्ट डायोड (trr <50 ns) प्रयोग गर्नुहोस्। मानक 1N4148 मा 4 ns रिकभरी छ तर केवल 100 mA रेटिङ छ - 20 kHz PWM मा चल्ने मसाज गन PCBA को लागि अपर्याप्त। BAS3007 (1A, 10 ns) मा स्विच गर्नुहोस्।

यी परिमार्जनहरू पछि, 15 किलोग्राम लागू शरीरको दबाबको साथ पनि स्टल करन्ट 22A मा स्थिर रहन्छ।

Q2: मसाज गन PCBA मा ब्याट्री सुरक्षा IC गलत ट्रिगरहरू कसरी रोक्न सक्छु?

A: गलत ट्रिगरहरू हुन्छन् जब मोटर कम्युटेशन शोर जोडी ब्याट्री सुरक्षा IC को वर्तमान सेन्स लाइनमा जोडिन्छ। BLDC मोटरको फेज स्विचिङले 50A सम्मको 1 µs वर्तमान स्पाइकहरू सिर्जना गर्दछ - सुरक्षा IC लाई सर्ट सर्किटबाट छुट्याउन धेरै छिटो। तीन हार्डवेयर फिक्सहरूले यसलाई समाधान गर्दछ:

सेन्स इनपुटमा कम-पास फिल्टर - सुरक्षा IC को CS+ पिनमा सीधा RC फिल्टर (10Ω + 1 µF सिरेमिक) स्थापना गर्नुहोस्। कुना आवृत्ति = 16 kHz। यसले औसत वर्तमान (20–30A) पास गर्छ तर 200 kHz कम्युटेशन स्पाइकहरू रोक्छ।

अलग सेन्स रेसिस्टर ग्राउन्ड - शन्ट रेसिस्टरको नेगेटिभ टर्मिनलबाट सुरक्षा IC को CS-pin मा समर्पित केल्विन ट्रेस चलाउनुहोस्। MOSFET स्रोत धाराहरूसँग यो मैदान साझेदारी नगर्नुहोस्। साझा ट्रेस को 1 mΩ पनि 50A मा 50 mV गलत संकेत उत्पन्न गर्दछ।

ढिलाइ टाइमर समायोजन - 100 µs मा सुरक्षा IC को ओभरकरेन्ट ढिलाइ प्रोग्राम गर्नुहोस् (तपाईंको IC ले समर्थन गर्दछ)। धेरै जसो मसाज गन PCBA डिजाइनहरूले ब्याट्री सन्दर्भ डिजाइनहरूबाट 10 µs ढिलाइ प्रयोग गर्दछ। कम्युटेशन स्पाइक्स 2-3 µs मात्र रहन्छ। 100 µs ढिलाइले तिनीहरूलाई बेवास्ता गर्छ जबकि अझै पनि साँचो सर्टहरूमा प्रतिक्रिया दिँदै (>50 µs अवधि)।

ओसिलोस्कोपको साथ परीक्षण गर्नुहोस्: मोटर अधिकतम लोडमा चल्दा CS+ जाँच गर्नुहोस्। स्पाइकहरू सुरक्षा IC को यात्रा थ्रेसहोल्ड (सामान्यतया 50A शन्टको लागि 50 mV) मुनि रहनुपर्छ। यदि स्पाइक्सले थ्रेसहोल्ड नाघेको छ भने, फिल्टर क्षमतालाई 2.2 µF मा बढाउनुहोस्।

Q3: उत्पादनमा धेरै मसाज गन PCBA बोर्डहरू प्रोग्रामिङको लागि सही प्रक्रिया के हो?

A: चार-चरण उत्पादन प्रोग्रामिङ प्रक्रियाले मिक्स-अपहरूलाई रोक्छ र एक-एक-एक फ्ल्यासिङको तुलनामा 75% ले प्रोग्रामिङ समय घटाउँछ।

चरण 1 - पूर्व-SMT प्रोग्रामिङ (ठूलो रनहरूको लागि वैकल्पिक)

प्लेसमेन्ट अघि MCU मा बुटलोडर फ्ल्यास गर्नको लागि गिरोह प्रोग्रामर (जस्तै, Elnec BeeProg) प्रयोग गर्नुहोस्। यसले बाहिरी फ्ल्यास भएका MCU हरूका लागि मात्र काम गर्छ (पिन खुला भएका QFN प्याकेजहरू)। प्रमाणीकरण असफल हुने कुनै पनि चिप अस्वीकार गर्नुहोस् - राखिएको बोर्डहरू पुन: काम गर्ने भन्दा सस्तो।

स्टेज २ - SMT पछि इन-सिस्टम प्रोग्रामिङ

प्रोग्रामिङ पोगो पिन फिक्स्चर राख्नुहोस् (६ पिन: SWDIO, SWCLK, 3.3V, GND, RESET, BOOT0)। बहु-च्यानल प्रोग्रामर प्रयोग गर्नुहोस् (एकै साथ 8 वा 16 बोर्डहरू)। लक्ष्य समय: प्रमाणीकरण सहित प्रति बोर्ड 45 सेकेन्ड।

स्टेज ३ - क्यालिब्रेसन स्टेशन (सबैभन्दा महत्वपूर्ण)

प्रोग्रामिङ पछि, अप्टिकल एन्कोडरको साथ वास्तविक मसाज गन मोटर भएको क्यालिब्रेसन फिक्स्चरमा बोर्डहरू सार्नुहोस्। फिक्स्चरले प्रत्येक मसाज गन PCBA मार्फत चलाउँछ:

• हल पङ्क्तिबद्धता (स्वचालित रूपमा विद्युत कोण समायोजन)
• गति रैखिकता (रेकर्ड PWM बनाम RPM तालिका)
• हालको सीमा (२२A यात्रा सम्म लोड बढाउँछ)

यी 12 क्यालिब्रेसन स्थिरताहरू सुरक्षित MCU फ्ल्यास क्षेत्रमा भण्डार गर्नुहोस्। क्यालिब्रेसन बिना बोर्डहरूले असंगत गति र्याम्पहरू उत्पादन गर्दछ।

चरण 4 - ट्रेसबिलिटी

प्रत्येक PCBA मा 2D डाटा म्याट्रिक्स कोड छाप्नुहोस्:

• उत्पादन मिति कोड (YYWW)
• क्यालिब्रेसन चेकसम
• MOSFET धेरै नम्बर (आगमन निरीक्षणबाट)

अन्तिम सम्मेलनको समयमा यो कोड स्क्यान गर्नुहोस्। यदि फिल्ड विफलता भयो भने, तपाइँ एक विशेष घटक ब्याचमा ट्रेस गर्न सक्नुहुन्छ र प्रभावित एकाइहरू मात्र पुन: कार्य गर्न सक्नुहुन्छ।

मसाज गन PCBA को लागि उत्पादन उपज लक्ष्य

राम्रोसँग उत्पादन गरिएको मसाज गन PCBA ले 2800 RPM लोड अन्तर्गत डेलिभर गर्छ, 500 ms भित्र स्टलमा बन्द हुन्छ, र 500 चार्ज साइकलहरू बाँच्दछ। यो प्रक्रिया पालना गर्नुहोस्, प्रत्येक चरणको अडिट गर्नुहोस्, र तपाईंका उत्पादनहरूले क्यालिब्रेसन छोड्ने वा गेट ड्राइभलाई कम निर्दिष्ट गर्ने प्रतिस्पर्धीहरूलाई पछि पार्नेछ।
