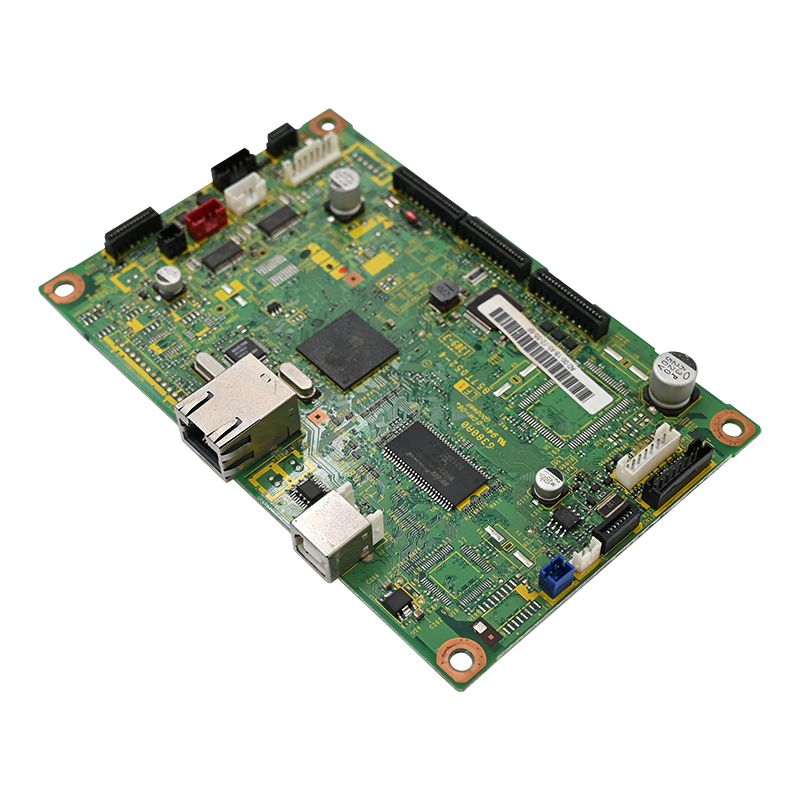

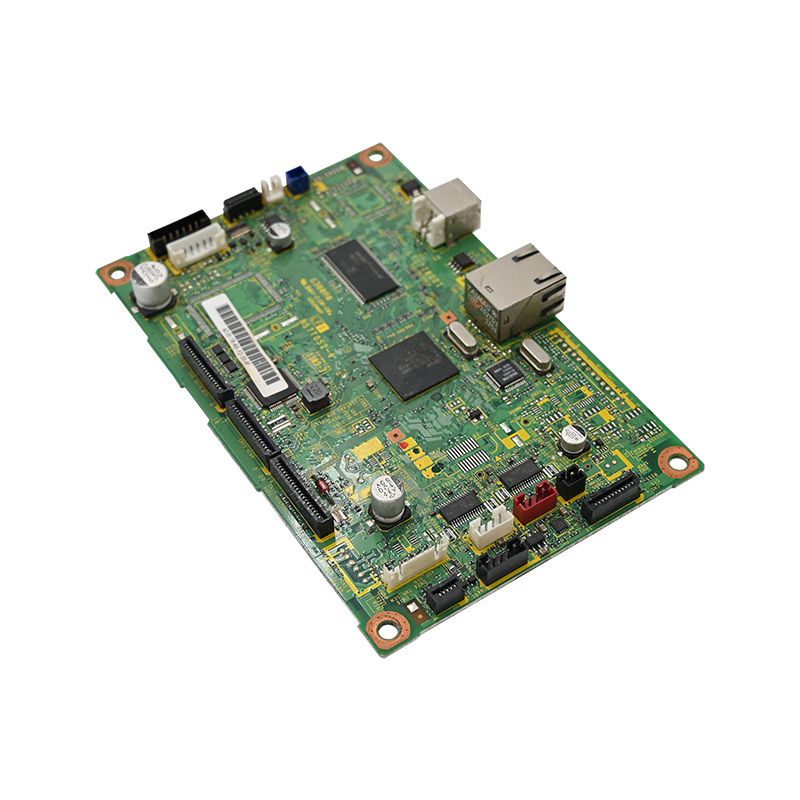

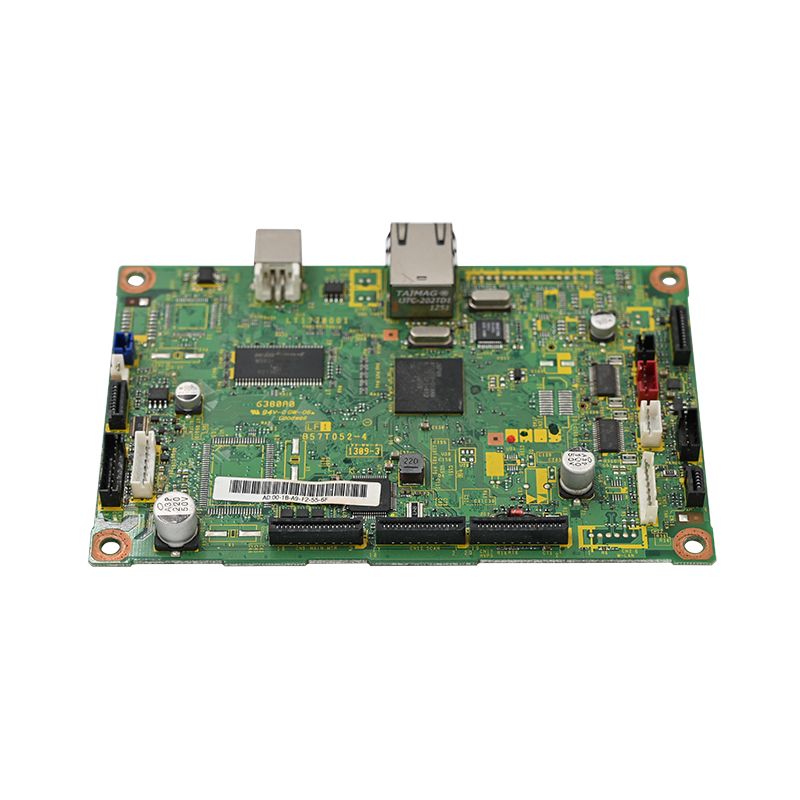

Obd स्क्यानर PCBA

टिकाउ, सटीक OBD2 स्क्यानर PCBA का लागि कम्पोनेन्टहरू जम्मा गर्नुभन्दा बढी चाहिन्छ। अटोमोटिभ डायग्नोस्टिक्स हार्डवेयरमा मेरो दुई दशकदेखि, असफलताहरू प्राय: खराब PCB डिजाइन, घटिया कनेक्टरहरू, वा अपर्याप्त थर्मल व्यवस्थापनमा ट्रेस हुन्छन्। वास्तविक-विश्व ग्यारेज अवस्थाहरू बाँच्ने व्यावसायिक-ग्रेड बोर्डहरू उत्पादन गर्नको लागि तल एक चरण-दर-चरण खाका छ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

सवारी साधनहरू बढ्दो कम्प्यूटरीकृत हुँदै जाँदा, उच्च परिशुद्धता, टिकाउ OBD2 (अन-बोर्ड डायग्नोस्टिक्स) स्क्यानरहरूको माग बढ्दै गइरहेको छ। Unixplore Electronics मा, हामी PCB लेआउट र कम्पोनेन्ट सोर्सिङदेखि लिएर एसेम्बली, परीक्षण र कन्फर्मल कोटिंगसम्मको व्यापक OBD2 स्क्यानर PCBA उत्पादन सेवा प्रदान गर्छौं।

अटोमोटिभ इलेक्ट्रोनिक्स क्षेत्रमा एक दशक भन्दा बढी अनुभवको साथ, हाम्रो OBD2 स्क्यानर PCBA समाधानहरू अटोमोटिभ मर्मत पसलहरू र इन्जिन बेहरूको कठोर वातावरणको सामना गर्न इन्जिनियर गरिएको छ।

तपाइँको OBD2 स्क्यानर PCBA को लागी Unixplore किन छनौट गर्नुहोस्?

अटोमोटिभ-ग्रेड गुणस्तर: हाम्रा बोर्डहरू -40°C देखि +105°C सम्म मूल्याङ्कन गरिएका कम्पोनेन्टहरूसहित निर्माण गरिएका छन्, चरम हुड तापक्रममा सञ्चालन सुनिश्चित गर्दै।
टर्नकी निर्माण: हामी एसएमटी एसेम्बली, कार्यात्मक परीक्षण र बक्स निर्माण सहित एक-स्टप सेवा प्रदान गर्दछौं।
विश्वसनीयता फोकस: सुविधाहरूले संकेत अखण्डताको लागि 4-तह PCB डिजाइन, क्षरण सुरक्षाको लागि कन्फर्मल कोटिंग, र कठोर इन-सर्किट परीक्षण (ICT) समावेश गर्दछ।
प्रमाणित उत्कृष्टता: हाम्रो सुविधा ISO 9001:2015 प्रमाणित र IPC-610E मापदण्डहरूको अनुरूप छ।

हाम्रो OBD2 स्क्यानर PCBA को कोर निर्दिष्टीकरण

हाम्रा व्यावसायिक OBD2 स्क्यानर बोर्डहरू 1996–वर्तमान सवारी साधनहरू (पेट्रोल र डिजेल दुवै) सँग अनुकूलता सुनिश्चित गर्न गैर-वार्तालाप योग्य प्यारामिटरहरूसँग डिजाइन गरिएको हो।

प्यारामिटर	विशिष्टता	प्राविधिक लाभ
सञ्चालन भोल्टेज	8V - 36V DC (60V क्षणिक सुरक्षा संग)	हानि बिना जम्प-स्टार्टको समयमा भोल्टेज स्पाइकहरू ह्यान्डल गर्दछ।
सञ्चार प्रोटोकलहरू	CAN (ISO 15765), KWP2000, ISO 9141, J1850, UDS	व्यापक वाहन कभरेज सुनिश्चित गर्दछ (अमेरिकी, युरोपेली, एशियाली)।
MCU (प्रोसेसर)	३२-बिट एआरएम कोर्टेक्स (≥१६८ मेगाहर्ट्ज)	वास्तविक समयमा धेरै PIDs को ढिलाइ-मुक्त डिकोडिङ प्रदान गर्दछ।
एनालग इनपुटहरू	2 च्यानलहरू, 0-5V, 12-बिट रिजोल्युसन	एनालग सेन्सरहरू (MAP, TPS) को प्रत्यक्ष पढ्न अनुमति दिन्छ।
सञ्चालन तापमान	-40°C देखि +105°C	इन्जिन बे तातो र चिसो मौसमको सामना गर्दछ।
ESD संरक्षण	±8kV सम्पर्क, ±15kV एयर डिस्चार्ज (IEC 61000-4-2)	बारम्बार प्रयोगकर्ता ह्यान्डलिङबाट स्थिर क्षति रोक्छ।
पीसीबी संरचना	4-तह (न्यूनतम) समर्पित ग्राउन्ड/पावर प्लेनहरूसँग	विश्वसनीय डाटा प्रसारणको लागि CAN/LIN बसहरूमा आवाज घटाउँछ।

BOM र कम्पोनेन्ट सोर्सिङ सिफारिस गर्नुभयो

हामी दीर्घायु र कार्यसम्पादनको ग्यारेन्टी गर्न अधिकृत वितरकहरूबाट प्राप्त प्रिमियम कम्पोनेन्टहरू मात्र प्रयोग गर्छौं।

ट्रान्सीभरहरू: अटोमोटिभ-ग्रेड CAN ट्रान्सीभर + ISO9141/KWP2000-अनुरूप ट्रान्सीभर बलियो बस सञ्चारको लागि।
सुरक्षा: लोड डम्प सुरक्षाको लागि अस्थायी भोल्टेज सप्रेसन डायोड एरे।
कनेक्टिविटी: १६-पिन OBD2 पुरुष कनेक्टर, लकिङ लचको साथ सुन-प्लेट गरिएको (सम्पर्क अक्सिडेशन रोक्छ र लगातार प्लग चक्रहरूमा दीर्घकालीन विश्वसनीयता सुनिश्चित गर्दछ)।
भोल्टेज नियामक: अटोमोटिभ-ग्रेड 5V/400mA कम-ड्रपआउट नियामकले स्थिर बिजुली आपूर्ति सुनिश्चित गर्दछ।

हाम्रो निर्माण प्रक्रिया: सम्झौता बिना गुणस्तर

हामी फिल्ड विफलता र वारेन्टी फिर्तीलाई कम गर्न कडा उत्पादन प्रवाह अनुसरण गर्छौं।

1. PCB लेआउट र सिग्नल अखण्डता

तारा ग्राउन्डिङ: एनालग र डिजिटल ग्राउन्डहरू अलग हुन्छन् र आवाज कम गर्न पावर सप्लाई नजिकैको एकल बिन्दुमा मात्र जोडिएका हुन्छन्।
प्रतिबाधा नियन्त्रण: CAN_H/CAN_L ट्रेसहरू समानान्तर हुन्छन् र लम्बाइमा मेल खान्छ (120Ω ±10% भिन्न प्रतिबाधा)।
ESD प्लेसमेन्ट: सुरक्षा कम्पोनेन्टहरू अधिकतम सुरक्षाको लागि OBD2 कनेक्टर पिनको 5mm भित्र राखिन्छन्।

2. विधानसभा र सोल्डरिंग

लीड-फ्री सोल्डर: RoHS अनुपालनको लागि SAC305 सोल्डरको प्रयोग।
थ्रु-होल कनेक्टरहरू: दोहोरिएको प्लग चक्र पछि क्र्याक हुनबाट जोगाउन 16-पिन OBD2 कनेक्टरको लागि निर्दिष्ट गरिएको।
कन्फर्मल कोटिंग: आर्द्रता र रासायनिक ड्रिपहरूबाट जोगाउन एक्रिलिक वा सिलिकन कोटिंग लागू गरिन्छ।

3. इन-सर्किट परीक्षण (ICT) र क्यालिब्रेसन

प्रत्येक OBD2 स्क्यानर PCBA ले ढुवानी गर्नु अघि कठोर प्रोटोकल पास गर्नुपर्छ:

निरन्तरता परीक्षण: सबै १६ पिनहरूमा सर्टहरूका लागि जाँच गर्नुहोस्।
ह्यान्डशेक टेस्ट: CAN, KWP, J1850 मार्फत एउटा प्रोग्रामेबल गाडी सिम्युलेटर प्रयोग गरी साइकल।
हालको ड्र चेक: कारको ब्याट्री खेर जानबाट रोक्नको लागि निष्क्रिय (इग्निशन बन्द) हुँदा <70mA भएको प्रमाणित गरियो।

सामान्य असफलता मोड र हाम्रो रोकथाम

असफलता	हाम्रो समाधान
केही मोडेलहरूमा कुनै सञ्चार छैन	K-लाइनमा 510Ω पुल-अप प्रतिरोधकहरूको थप।
क्र्याङ्किङको समयमा अनियमित रिसेट	ब्राउनआउटहरू रोक्नको लागि इनपुट स्टेज क्यापेसिटर (1000µF) थपियो।
ब्लोन CAN ट्रान्सीभर	CAN_H/CAN_L र ग्राउन्ड बीच समर्पित CAN बस सुरक्षा डायोडको समावेश।

मूल्य-वर्धित सेवाहरू: ब्लुटुथ/वाइफाइ एकीकरण

OBD2 स्क्यानरहरूमा ताररहित जडान थप्दा अक्सर EMC चुनौतीहरू निम्त्याउँछ। हामीसँग अटोमोटिभ EMC मापदण्डहरू (जस्तै, CISPR 25) पार गर्दा ब्लुटुथ/वाइफाइ सफलतापूर्वक एकीकृत गर्न इन्जिनियरिङ विशेषज्ञता छ।

भौतिक अलगाव: हस्तक्षेप कम गर्न CAN ट्रेसबाट वायरलेस खण्ड अलग गरिएको छ।
अलग पावर: आवाज युग्मन रोक्न वायरलेस मोड्युलको लागि समर्पित भोल्टेज नियामक।
फेराइट मोती र सामान्य-मोड चोकहरू: उत्सर्जनलाई दबाउन र सिग्नल अखण्डता सुनिश्चित गर्न पावर इनपुटहरू र क्यान लाइनहरूमा प्रयोग गरिन्छ।

Unixplore Electronics को बारेमा

2011 मा स्थापित, Unixplore Electronics Co., Ltd. एक-स्टप टर्नकी अनुबंध इलेक्ट्रोनिक उत्पादन सेवाहरूको एक अग्रणी प्रदायक हो।
कारखाना क्षमता: 6 SMT लाइन र 4 DIP लाइनहरु संग 3,000 वर्गमीटर भन्दा बढी कारखाना।
वार्षिक आउटपुट: PCBAs को 1,500,000 टुक्राहरू र समाप्त उत्पादनहरूको 150,000 सेटहरू।
विश्वव्यापी पहुँच: हामी उत्तर अमेरिका, युरोप र ओशिनियामा निर्यात गर्छौं।

आफ्नो OBD2 स्क्यानर परियोजना सुरु गर्न तयार हुनुहुन्छ?

कुनै न्यूनतम अर्डर मात्रा (NO MOQ)
नि: शुल्क प्राविधिक परामर्श र DFM समीक्षा
प्रोटोटाइप ढुवानी कम्तिमा ७२ घण्टामा

तपाईंको मोटर वाहन निदान उत्पादनहरू ब्लुप्रिन्ट चरणमा अडिग रहन नदिनुहोस्। अटोमोटिभ इलेक्ट्रोनिक्स PCBA निर्माणमा एक दशक भन्दा बढीको अनुभवको साथ, Unixplore ले तपाईंलाई द्रुत रूपमा तपाईंको डिजाइनहरूलाई उच्च-गुणस्तर, ठूलो-उत्पादन-तयार उत्पादनहरूमा रूपान्तरण गर्न मद्दत गर्दछ।
