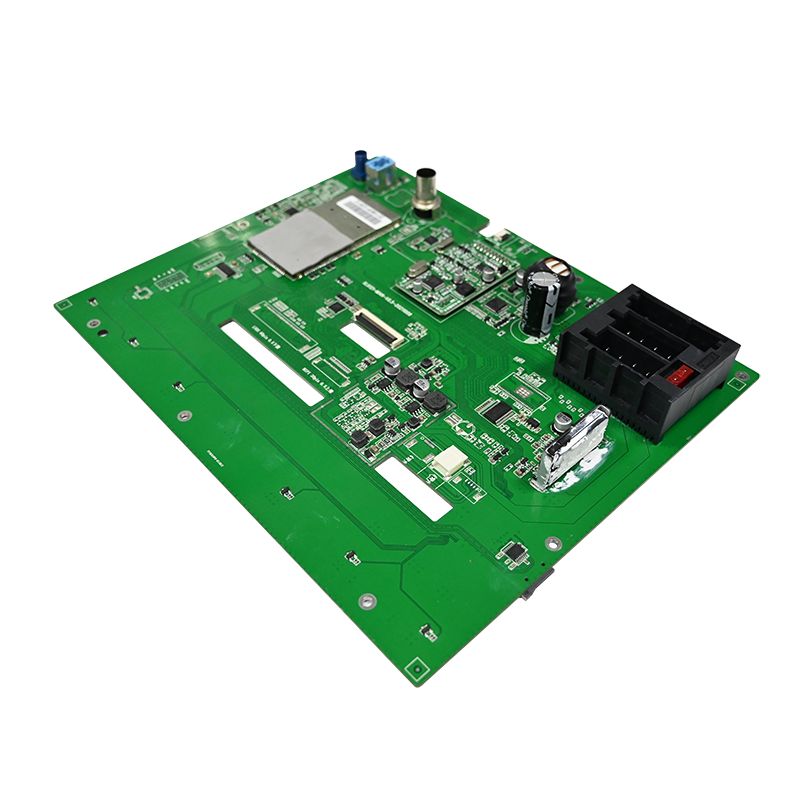

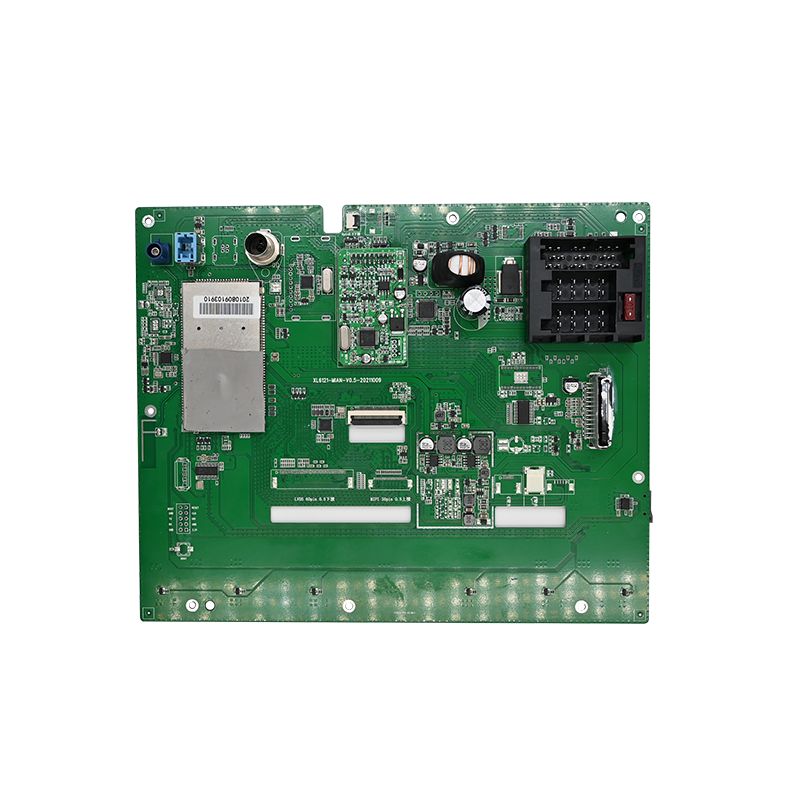

ड्यास क्याम PCBA

ड्यास क्याम PCBA को लागि कोर गुणस्तर निर्दिष्टीकरण

कम्पोनेन्ट सोर्सिङ अघि यी प्यारामिटरहरू परिभाषित गर्नुहोस्। प्रत्येक निर्णय थर्मल र कम्पन आवश्यकताहरु बाट प्रवाह।

मोटर वाहन प्रयोगको लागि परिचालन वातावरण

थर्मल व्यवस्थापन बजेट

महत्वपूर्ण: सबै इलेक्ट्रोलाइटिक क्यापेसिटरहरूलाई 50% भोल्टेज मूल्याङ्कन 105°C मा घटाउनुहोस्। 5V रेलमा 6.3V टोपी 6 महिना भित्र असफल हुन्छ।

उच्च गुणस्तर ड्यास क्याम PCBA को लागि घटक चयन

राम्रो गुणस्तर अटोमोटिभ-ग्रेड पार्ट्सबाट सुरु हुन्छ। उपभोक्ता-ग्रेड घटकहरूले क्षेत्र विफलता निम्त्याउँछ।

छवि सेन्सर र लेन्स विधानसभा

ग्लोबल रिसेट बिना रोलिङ शटर सेन्सरहरू बेवास्ता गर्नुहोस्। द्रुत गतिले स्क्यु उत्पादन गर्दछ जसले प्लेटहरू पढ्न नसकिने बनाउँछ।

प्रोसेसर र मेमोरी आर्किटेक्चर

विश्वसनीयता नियम: DDR मेमोरी सन्दर्भ भोल्टेज (VREF) को लागि छुट्टै LDO प्रयोग गर्नुहोस्। यसलाई रेसिस्टर डिभाइडर मार्फत VDD मा बाँध्नाले 70°C माथि बिट फ्लिप हुन्छ।

पावर सप्लाई चेन (सबैभन्दा महत्वपूर्ण)

एक ड्यास क्याम PCBA यहाँ कहीं पनि भन्दा बढी असफल हुन्छ।

12V इनपुटमा 100 kHz मा 200 mVpp रिपल इन्जेक्ट गर्नुहोस्। भिडियोले कुनै तेर्सो पट्टीहरू देखाउनु हुँदैन।

सिग्नल अखंडता र गर्मी फैलाउने लागि PCBA लेआउट

लेआउटले निर्धारण गर्छ कि ड्यास क्यामेरा PCBA विश्वसनीय रूपमा रेकर्ड गर्छ वा ट्राफिकमा लक हुन्छ।

तह स्ट्याक सिफारिस (६-तह न्यूनतम)

क्रिटिकल रूटिङ नियमहरू

DDR3L ट्रेसहरू – 50Ω ±10% प्रतिबाधा, 0.5 मिमी लम्बाइ भित्र समूह 8 ट्रेसहरू
MIPI CSI (SoC मा सेन्सर) – विभेदक जोडी, लम्बाइ बेमेल < ०.२ मिमी
SD कार्ड स्लट – ओभरशूट नियन्त्रणको लागि SoC नजिकै 22Ω रेसिस्टरहरू
क्रिस्टल (२७ मेगाहर्ट्ज) – ग्राउन्डेड वियाससहितको गार्ड रिङ, तल पावर प्लेन छैन

स्थिरताको लागि निर्माण प्रक्रिया नियन्त्रणहरू

उच्च-गुणस्तरको ड्यास क्याम PCBA लाई प्रत्येक लाइनमा तथ्याङ्कीय प्रक्रिया नियन्त्रण (SPC) आवश्यक छ।

सोल्डर पेस्ट र रिफ्लो

अप्टिकल र एक्स-रे निरीक्षण

AOI (स्वचालित अप्टिकल) - कम्पोनेन्ट पोलरिटी, सोल्डर ब्रिज, लिफ्टेड लिडहरू जाँच गर्दछ
AXI (X-ray) – BGA प्याकेजहरू (SoC र DRAM) को लागि अनिवार्य। बल मुनि शून्य अनुपात <25%
ICT (इन-सर्किट परीक्षण) - फर्मवेयर फ्ल्यास अघि पावर रेल, घडी, र रिसेट संकेतहरू प्रमाणित गर्दछ

मास उत्पादन अघि प्रमाणीकरण परीक्षण

प्रत्येक ड्यास क्याम PCBA डिजाइनले यी छवटा परीक्षणहरू पास गर्नुपर्छ।

FAQ - ड्यास क्याम PCBA गुणस्तर बारे सामान्य प्रश्नहरू

Q1: किन धेरै ड्यास क्यामेरा PCBA डिजाइनहरू 6 महिनाको पार्किङ मोड पछि असफल हुन्छन्?
A: प्राथमिक विफलता सुपर क्यापेसिटर वा उच्च तापमा लगातार टप-अफ चार्जबाट ब्याट्रीको गिरावट हो। पार्किङ मोडले ड्यास क्याम PCBA लाई 60–80°C विन्डशील्ड तापक्रममा दैनिक १२+ घण्टा सक्रिय राख्छ। तीन विशिष्ट विफलताहरू हुन्छन्:
1.Supercapacitor ESR वृद्धि – मानक 2.7V/10F क्याप्सले 70°C मा 2000 घण्टा पछि 50 mΩ बाट 1Ω मा बराबर श्रृंखला प्रतिरोध बढाउँछ। इग्निशन बन्द हुँदा यसले अन्तिम फाइल फ्लसलाई रोक्छ। प्रारम्भिक ESR <30 mΩ सँग 85°C मा मूल्याङ्कन गरिएको मोटर वाहन सुपरक्यापहरू प्रयोग गर्नुहोस्।
2.LDO थर्मल बन्द – 3.3V LDO ले पार्क गर्दा गति पत्ता लगाउने शक्ति दिन्छ। एक समर्पित बक कन्भर्टर बिना (LDO को लागि 90% कुशल बनाम 60%), जंक्शन तापमान 125 डिग्री सेल्सियस भन्दा बढी छ। स्प्रेड स्पेक्ट्रमको साथ सिंक्रोनस बकमा स्विच गर्नुहोस्।
3.RTC ब्याट्री चुहावट – सिक्का सेल ब्याकअप ब्याट्रीहरू (CR1220) 80°C भन्दा माथि इलेक्ट्रोलाइट चुहावट, नजिकैको ट्रेसहरू कुर्दै। RTC ब्याकअपको लागि 0.1F सुपर क्यापेसिटरसँग बदल्नुहोस् - कुनै चुहावट जोखिम छैन।
५० डिग्री सेन्टिग्रेड ओभनमा ४ घण्टापछि थर्मल क्यामेराद्वारा सधैं पार्किङ मोड प्रमाणित गर्नुहोस्।

Q2: PCBA कम्पोनेन्ट प्लेसमेन्टले ड्यास क्यामहरूमा रातको भिडियोको गुणस्तरलाई कसरी असर गर्छ?
A: कम्पोनेन्ट प्लेसमेन्टले छवि सेन्सरको एनालग पावर र घडी रेखाहरूमा विद्युतीय आवाज युग्मनलाई असर गर्छ। तीन प्लेसमेन्ट नियमहरूले प्रत्यक्ष रूपमा रातको फुटेजलाई असर गर्छ:
सेन्सरबाट ३० मिमी टाढा नियामकहरू स्विच गरिराख्नुहोस् – यदि ट्रेसहरू समानान्तर चल्छन् भने DC-DC कन्भर्टर जोडीबाट 2 मेगाहर्ट्जको लहर सेन्सरको 2.8V एनालग रेलमा जोडिन्छ। स्पेक्ट्रम विश्लेषकको साथ मापन गर्नुहोस् - पिक्सेल घडी फ्रिक्वेन्सीमा -85 dBV माथिको कुनै पनि स्परले कम प्रकाशमा ठाडो ब्यान्डिङ सिर्जना गर्दछ।
MIPI लेनहरूबाट डिजिटल I/O अलग गर्नुहोस् – SD कार्ड डेटा लाइनहरू (200 मेगाहर्ट्ज सम्मको हार्मोनिक्स) छेउछाउको तहहरूमा रूट गर्दा विभेदक MIPI घडीमा विकिरण हुन्छ। SDIO र MIPI क्षेत्रहरू बीचको फेंस मार्फत ग्राउन्ड थप्नुहोस्।
सेन्सरको १ मिमी भित्र डिकपलिंग क्यापहरू राख्नुहोस् – प्रत्येक पावर पिनमा 4.7 µF सिरेमिक क्यापले उच्च-फ्रिक्वेन्सी आवाज अवशोषित गर्दछ। 2 mm भन्दा टाढाको क्याप्सले 15 dB ले शोर बढाउँछ, छायामा तेर्सो स्ट्रिपको रूपमा देखिने।
राम्रोसँग राखिएको ड्यास क्याम PCBA ले सफा रातको भिडियो उत्पादन गर्दछ जहाँ लाइसेन्स प्लेटहरू 5 लक्समा पढ्न सकिन्छ। खराब लेआउटले फोरेन्सिक समीक्षा असफल हुने कलाकृतिहरू थप्छ।

Q3: के म अगाडि र पछाडि क्यामेराहरूको लागि समान ड्यास क्यामेरा PCBA प्रयोग गर्न सक्छु?
A: होइन, फर्मवेयरले मात्र समाधान गर्न नसकिने तीनवटा हार्डवेयर भिन्नताहरूका कारण:
लेन्स फोकस दूरी – अगाडि क्यामेराहरूलाई अनन्तता फोकस चाहिन्छ (3 मिटर क्षितिज)। ह्याचब्याक भित्री भागका लागि रियर क्यामेराहरूलाई नजिकको फोकस (०.५ मिटरदेखि बम्पर) चाहिन्छ। लेन्स ब्यारेल उचाइ 1.2 मिमी फरक छ। समायोज्य लेन्स होल्डरको साथ एक साझा PCBA दुई समर्पित डिजाइनहरू भन्दा बढी खर्च हुन्छ।
छवि सेन्सर अभिमुखीकरण – अगाडि क्यामेराहरू सीधा माउन्ट गरिएका छन्। रियर क्यामेरा प्रायः उल्टो माउन्ट हुन्छ (हेडलाइनरदेखि गिलास)। सेन्सरले माथिदेखि तलसम्म पिक्सेल पढ्छ। छविलाई डिजिटल रूपमा फ्लिप गर्दा 1-फ्रेम विलम्बता (30 fps मा 33 ms) थप्छ, जसले गर्दा डुअल-च्यानल रेकर्डिङहरूमा सिङ्क बेमेल हुन्छ। रेजिस्टर सेटिङ मार्फत हार्डवेयर फ्लिप गर्न विभिन्न सेन्सर कन्फिगरेसन फाइलहरू आवश्यक पर्दछ।
थर्मल वातावरण – पछाडिको विन्डशील्डले अगाडिको तुलनामा ३०% कम सौर्य भार प्राप्त गर्छ। आक्रामक पावर थ्रॉटलिङको साथ अगाडि-अनुकूलित PCBA ले पछाडिको भागमा कूलिङमा कहिल्यै संलग्न हुन सक्दैन, जसले गर्दा क्यापेसिटर बुढ्यौली बेमेल हुन्छ। दुई वर्षको सञ्चालनले अगाडि एकाइ पछाडिको अघि असफल भएको देखाउनेछ।
यसको सट्टा, दुई मेजेनाइन सेन्सर बोर्डहरूसँग एक साझा मदरबोर्ड डिजाइन गर्नुहोस्। बेस ड्यास क्याम PCBA ले प्रोसेसर र पावर राख्छ। प्रत्येक सेन्सर बोर्डको आफ्नै लेन्स माउन्ट, अभिमुखीकरण पिन, र थर्मल प्याड मोटाई छ। यो दृष्टिकोणले तस्विरको गुणस्तर सुरक्षित राख्दा कुल SKU लाई घटाउँछ।

राम्रो गुणस्तरको लागि उत्पादन उपज लक्ष्य

राम्रो गुणस्तरको ड्यास क्याम PCBA दैनिक तापक्रम स्विङ, कम्पन र भोल्टेज ट्रान्जिन्टको तीन वर्षसम्म बाँच्न सक्छ। अटोमोटिभ derating संग डिजाइन, थर्मल इमेजिंग संग मान्य, र प्रत्येक उत्पादन धेरै लेखा परीक्षा। यो दृष्टिकोणले ड्यास क्यामहरू प्रदान गर्दछ जसले महत्त्वपूर्ण क्षणहरू खिच्दछ।
