कसरी ड्यास क्याम PCBA विकास विकसित हुँदैछ: चिप चयनबाट ठूलो उत्पादन सम्म

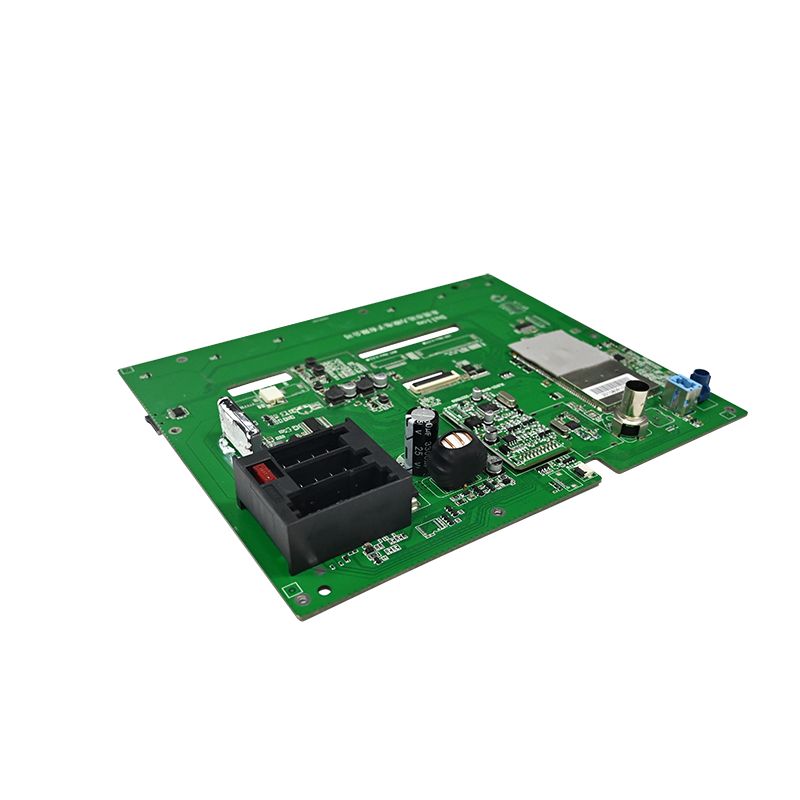

यसको मूलमा, ड्यास क्याम यसको लेन्स वा आवास द्वारा परिभाषित गरिएको छैन, तर यसकोPCBA(मुद्रित सर्किट बोर्ड विधानसभा)। चिपसेट दायाँ र बोर्ड स्थिर पाउनुहोस्, र तपाईंले पहिले नै आधा युद्ध जितिसक्नुभएको छ। वास्तविक-विश्व उद्योग अनुभवबाट चित्रण गर्दै, यहाँ चिपसेट चयन, सर्किट डिजाइन, निर्माण, र परीक्षणलाई कभर गर्ने सीधा गाइड छ।

1. चिपसेट चयन: पहिले "ब्रेन" छान्नुहोस्, त्यसपछि यसको वरिपरि निर्माण गर्नुहोस्

मुख्य प्रोसेसर PCBA को मुटु हो। एक पटक यो निर्णय गरेपछि, बाँकी सर्किट, लागत, र प्रदर्शन छत ठूलो मात्रामा सेट गरिन्छ। हाल, मुख्यधारा विकल्पहरू प्रत्येकको आफ्नै बलहरू छन्:

• Ambarella: उत्कृष्ट छवि प्रशोधन, उत्कृष्ट छवि गुणस्तर, र उच्च एन्कोडिङ दक्षताका लागि परिचित। उच्च-अन्त 4K ड्यास क्यामहरूको लागि आदर्श, तर विकास जटिल छ र BOM लागतहरू उच्च छन्।

• Novatek: भोल्युम को मामला मा बजार नेता। पैसाको लागि उत्कृष्ट मूल्य प्रदान गर्दछ, प्रविष्टि-स्तरदेखि उच्च-अन्त (4K, HDR समर्थन गर्ने) सम्मका विकल्पहरूसँग। अक्सर मास-उत्पादित उत्पादनहरूको लागि शीर्ष विकल्प।

• अन्य (Hisilicon, Allwinner, etc.): विशिष्ट बजार वा लागत-संवेदनशील उत्पादनहरूमा प्रयोग गरिन्छ।

संकल्पलाई मात्र नहेर्नुहोस्। तपाईंको वास्तविक आवश्यकताहरू मूल्याङ्कन गर्नुहोस्: के यसले अगाडि र पछाडिको दोहोरो रेकर्डिङलाई समर्थन गर्दछ? कम प्रकाशको प्रदर्शन कस्तो छ? के तपाईंलाई ADAS वा AI सुविधाहरू चाहिन्छ? यसले आवश्यक कम्प्युटिङ पावर र ISP (छवि सिग्नल प्रोसेसर) क्षमताहरू निर्धारण गर्दछ।

एकचोटि मुख्य प्रोसेसर छनोट भएपछि, यी मुख्य परिधीयहरूमा ध्यान दिनुहोस्:

• पावर व्यवस्थापन: अटोमोटिभ पावर कुख्यात रूपमा कोलाहलयुक्त छ (9V–16V क्षणिक स्पाइकहरू सहित)। तपाईंले ओभर-भोल्टेज, ओभर-करेन्ट, र रिभर्स-पोलारिटी सुरक्षा भएको फराकिलो इनपुट भोल्टेज DC-DC कन्भर्टर प्रयोग गर्नुपर्छ। यदि पार्किङ मोड आवश्यक छ भने, कारको ब्याट्री खेर जानबाट रोक्न कम भोल्टेज पत्ता लगाउने/सुरक्षा सर्किट थप्नुहोस्।

• छवि सेन्सर: सोनी IMX श्रृंखला (जस्तै, IMX335) एक साझा विकल्प हो। सुनिश्चित गर्नुहोस् कि MIPI CSI इन्टरफेस मुख्य प्रोसेसरसँग राम्रोसँग मेल खान्छ।

• भण्डारण: फर्मवेयर भण्डारणको लागि eMMC र भिडियो भण्डारणको लागि TF कार्ड स्लट प्रयोग गर्नुहोस्। कार्ड स्लटमा ESD सुरक्षा हुनुपर्छ।

2. सर्किट डिजाइन अनिवार्यहरू: विरोधी हस्तक्षेप र थर्मल व्यवस्थापन प्रमुख चुनौतीहरू हुन्

ड्यास क्यामहरू विन्डशील्डहरूमा बस्छन्, गर्मीमा घाममा बेकिंग र जाडोमा चिसो, सबै निरन्तर कम्पन सहन गर्दै। यसले PCBA बाट अत्यधिक उच्च स्थिरता र विश्वसनीयताको माग गर्दछ। डिजाइन चरणमा दुई महत्वपूर्ण मुद्दाहरू सम्बोधन गर्नुपर्छ:

2.1 थर्मल व्यवस्थापन (तातो अपव्यय)

4K भिडियो रेकर्डिङको समयमा, प्रोसेसर र सेन्सरले सिल गरिएको घेरा भित्र महत्त्वपूर्ण गर्मी उत्पन्न गर्दछ। कमजोर थर्मल व्यवस्थापनले प्रणाली क्र्यास, छवि कलाकृतिहरू, र द्रुत घटक बुढ्यौली निम्त्याउँछ। प्रभावकारी समाधानहरू समावेश छन्:

तामा फैलाउन भित्री र तल्लो तामाको तहमा गाढा थर्मल वियास जडान गरी मुख्य प्रोसेसर मुनि ठूलो तामा खन्याइन्छ।
तातो स्रोतहरू समान रूपमा वितरण गर्न र स्थानीयकृत हटस्पटहरू बेवास्ता गर्न रणनीतिक कम्पोनेन्ट प्लेसमेन्ट।
निष्क्रिय कूलिङका लागि धातुको आवास वा समर्पित ताप स्प्रेडरहरूको लाभ उठाउन PCBA डिजाइन गर्दै।

2.2 सिग्नल पूर्णता र EMI/EMC

हाई-स्पीड सिग्नलहरू (MIPI, DDR) र RF सिग्नलहरू (Wi-Fi, GPS) एउटा सानो बोर्डमा भरिएका छन्। सावधानीपूर्वक डिजाइन बिना, हस्तक्षेपले छवि शोर, फ्रेम ड्रप, वा सिग्नल हानि निम्त्याउँछ।

प्रतिबाधा नियन्त्रण: MIPI, USB, र अन्य उच्च-गति विभेदक जोडीहरूको लागि 100Ω भिन्नता प्रतिबाधा गणना गर्नुहोस् र कडाईका साथ नियन्त्रण गर्नुहोस्, र अन्य महत्वपूर्ण ट्रेसहरूको लागि 50Ω एकल-अन्त प्रतिबाधा ।
लम्बाइ मिलान: उपयुक्त समय सुनिश्चित गर्न भिन्न जोडीहरू र DDR डेटा समूहहरूमा कडा लम्बाइ मिल्दो (±10 mils भित्र) हुनुपर्छ।
गार्ड ट्रेसिङ: महत्वपूर्ण संकेतहरू (घडी, I2C, अडियो, भिडियो) सँगसँगै रुट ग्राउन्ड ट्रेसहरू र अलगावका लागि स्टिचिङ वियास थप्नुहोस्।
लेयर स्ट्याकअप: ठोस ग्राउन्ड प्लेन र ठोस पावर प्लेनको साथ 4-तह वा 6-तह पीसीबी प्रयोग गर्नुहोस्। विमानहरूलाई ढालको रूपमा प्रयोग गर्न भित्री तहहरूमा उच्च-गति संकेतहरू मार्ग गर्नुहोस्।

थप रूपमा, सधैं TVS डायोडहरू ESD सुरक्षाको लागि इनपुट कनेक्टरहरूमा राख्नुहोस्, फिल्टरिङको लागि पावर इनपुटमा फेराइट मोती र क्यापेसिटरहरू थप्नुहोस्, र एनालग र डिजिटल ग्राउन्ड प्लेनहरू बीच एकल-बिन्दु विभाजन प्रयोग गर्नुहोस्। यी सरल तर अत्यधिक प्रभावकारी प्रविधिहरू हुन्।

3. उत्पादन र गुणस्तर नियन्त्रण: ठूलो उत्पादन अघि गेटकीपरहरू

राम्रो डिजाइन आधा कथा मात्र हो। भरपर्दो PCBA पठाउनको लागि, पूर्ण निर्माण र परीक्षण प्रक्रियाहरू गैर-वार्तालाप योग्य छन्।

• SMT असेंबली र AOI निरीक्षण: प्रतिष्ठित कारखानाहरूले सोल्डर टाँस्ने गुणस्तर निरीक्षण गर्न 3D SPI, BGA र 0402 कम्पोनेन्टहरूका लागि उच्च-गति पिक-एन्ड-प्लेस मेसिनहरू, र AOI (स्वचालित अप्टिकल निरीक्षण) सोल्डरिङ दोषहरू (ब्रिजिङ, चिसो जोडहरू, हराएको घटक) पत्ता लगाउन प्रयोग गर्छन्।

• FCT (कार्यात्मक सर्किट परीक्षण): PCBA मा पावर गरेर र प्रत्येक प्रकार्य परीक्षण गरेर वास्तविक ड्यास क्याम सञ्चालन सिमुलेट गर्नुहोस्: रेकर्डिङ, अडियो, GPS सिग्नल अधिग्रहण, बटन प्रतिक्रिया, र प्रदर्शन आउटपुट।

• बर्न-इन टेस्ट (एजिङ टेस्ट): उच्च-तापमान, उच्च आर्द्रता चेम्बरमा PCBA लगातार धेरैदेखि दशौं घण्टासम्म चलाउनुहोस्। यसले अव्यक्त दोषहरू (जस्तै बीचमा मिलाउने जोइन्टहरू वा थर्मल रूपमा अस्थिर कम्पोनेन्टहरू) लाई उजागर गर्दछ र दीर्घकालीन विश्वसनीयता सुनिश्चित गर्नको लागि एक महत्वपूर्ण कदम हो।

एक विश्वसनीय निर्माणड्यास क्यामेरा PCBAएक व्यवस्थित ईन्जिनियरिङ् प्रयास हो। यो एक सन्तुलन कार्य हो - प्रदर्शन, लागत, भौतिक आकार, थर्मल अपव्यय, र दीर्घकालीन निर्भरता बीचको मीठो स्थान खोज्दै। यी व्यावहारिक विचारहरूलाई अगाडि नै सम्बोधन गरेर, तपाईं धेरै सामान्य समस्याहरूबाट बच्न सक्नुहुन्छ र सफल उत्पादन प्रक्षेपणको लागि आफ्नो मार्गलाई सुव्यवस्थित गर्न सक्नुहुन्छ।
