PCBA प्रशोधनमा उन्नत पहिचान प्रविधि

PCBA प्रसंस्करणमा (मुद्रित सर्किट बोर्ड सम्मेलन), खोज प्रविधिको उत्पादन गुणस्तर र प्रदर्शन सुनिश्चित गर्न महत्वपूर्ण छ। प्रविधिको निरन्तर प्रगति, अधिक र अधिक उन्नत पत्ता लगाउन टेक्नोलोजी पत्ता लगाउनको सटीकता, दक्षता र दक्षता सुधार गर्न pcab प्रशोधन प्रक्रियामा लागू भइरहेको छ यस लेखले धेरै सामान्य उन्नत पत्ता लगाउन प्रविधि र pcba प्रसंस्करणमा आवेदनहरु प्रस्तुत गर्दछ।

I. स्वचालित अप्टिकल निरीक्षण (AOI)

1 AOI टेक्नोलोजीको सिंहावलोकन

स्वचालित अप्टिकल निरीक्षण (एओआई) एक प्रविधि हो जुन सर्किट बोर्डहरू पत्ता लगाउन एक दृश्य प्रणाली प्रयोग गर्दछ र PCBA प्रशोधनमा व्यापक रूपमा प्रयोग गरिन्छ।

कार्यविधि

पत्ता लगाउन सामग्री: AOI ले समस्याहरू पत्ता लगाउन सक्छ जस्तै सिपाही संयुक्त गुण, घटक स्थान, कम्पोनेन्टहरू र छोटो सर्किटहरू।

2। Aoi को फाइदा

Aoi टेक्नोलोजी छिटो, सहि र सम्पर्कविहीन छ, जुन पहिचान दक्षतामा उल्लेखनीय सुधार गर्न सक्दछ।

उत्पादन कार्यान्वयन सुधार गर्नुहोस्: स्वचालित पत्ता लगाउन म्यानुअल पत्ता लगाउने समय घटाउँछ र उत्पादन दक्षता सुधार गर्दछ।

उच्च सटीकता: उच्च-रिजोलुसन छविहरू र बौद्धिक एल्गोरिदमले साना दोषहरू सही पहिचान गर्न र गलत पहिचान दर कम गर्न सक्दछ।

Ii। एक्स-रे पत्ता लगाउन (एक्स-रे)

1 एक्स-रे टेक्नोलोजीको सिंहावलोकन

एक्स-रे पत्ता लगाउन (एक्स-रे) एक पहिचान टेक्नोलोजी हो जुन सर्किट बोर्डको आन्तरिक संरचनाको माध्यमबाट हेर्नको लागि X-तेल प्रयोग गर्दछ जुन जटिल PCBA पहिचान कार्यहरूको लागि उपयुक्त छ।

कार्यविधि: X-रे सर्किट बोर्डमा आन्तरिक संरचना, र आन्तरिक कमजोरीहरू जस्तै गरीब सिपाहीको विश्लेषण गरेर पत्ता लगाइएको छ।

आवेदन दायरा: X-रे पत्ता लगाउन विशेष गरी BGA (बल ग्रिड एर्रे) र CPS (लीब स्केल प्याकेज) को रूपमा सतह माउन्ट कम्पोनेन्टहरूको पहिचानको लागि उपयुक्त छ।

2। एक्स-रे पत्ता लगाउने सुविधाहरू

एक्स-रे पत्ता लगाउन टेक्नोलोजीमा गहिराइ र विस्तृत आन्तरिक निरीक्षण प्रदान गर्न सक्दछ र लुकाइएको दोषहरू पत्ता लगाउन योग्य छ।

लुकेका दोषहरू प्रकट गर्दै: यसले अदृश्य आन्तरिक दोषहरू पत्ता लगाउन सक्छ जुन चिसो सिपाही जोड्स र टिन मोतीहरू उत्पादनको समग्र विश्वसनीयता सुनिश्चित गर्दछ।

गैर विनाशकारी परीक्षण: क्षेत्रीय बोर्डहरूको गैर-विनाशकारी परीक्षणले उत्पादनको अखण्डतालाई असर गर्दैन।

III। थर्मर्ड थर्मल इमेजिंग खोज

1। इन्फ्रार्ड थर्मल इमेजिंग टेक्नोलोजीको सिंहावलोकन

इन्फ्राड गरिएको थर्मल इमेजिंग पत्ता लगाउँछ पत्ता लगाउन क्यारेक्ट क्यामेरा प्रयोग गर्दछ सम्भावित सम्मानजनक वा थर्मल असफलता समस्याहरू पत्ता लगाउन।

कार्यविधि: इन्ग्रेड क्यामेरा सर्किट बोर्डको सतहमा रिसर्च विकिरणमा क्याप्चर गर्दछ, यसलाई तापमान छविमा रूपान्तरण गर्दछ, र थर्मल छविको विश्लेषण गरेर anomalies पहिचान गर्दछ।

अनुप्रयोगको दायरा: थ्रमाल ओरोमाली पत्ता लगाउनका लागि उपयुक्त, क्षेत्रीय बोर्डहरूमा अधिकृत क्षेत्र र शक्ति व्यवस्थापन समस्याहरू।

2। इन्फ्रार्ड थर्मल इमेजिंग खोजको खोजी

इन्फ्राग्रेड थर्मल इस्तार प्रविधिको तापमान बोर्डको तापमान परिवर्तनलाई यथार्थ समयमा मोनिटर गर्न सक्दछ र बहुमूल्य गल्ती निदान जानकारी प्रदान गर्दछ।

वास्तविक समय पत्ता लगाउनेहरू: यसले क्षेत्रीय बोर्डको तापमानको निगरानी गर्न र समयमै सम्भावित समस्याहरू पत्ता लगाउन सक्छ।

गैर-सम्पर्क पत्ता लगाउँदछ: यसले सर्किट बोर्डसँग शारीरिक हस्तक्षेपबाट बच्न गैर-सम्पर्क पत्ता लगाउन प्रयोग गर्दछ।

Iv। विद्युतीय परीक्षण (आईसीटी)

1 अनुरूप टेक्नोलोजीको सिंहावलोकन

विद्युतीय परीक्षण (सर्किट परीक्षण, आईसीटी) एक परीक्षण टेक्नोलोजी हो जुन कार्यक्षमता र सर्किट बोर्डहरूको जडानको लागि परीक्षण टेक्नोलोजी हो। सर्किट बोर्ड विद्युतीय संकेत मार्फत परीक्षण गरिएको छ।

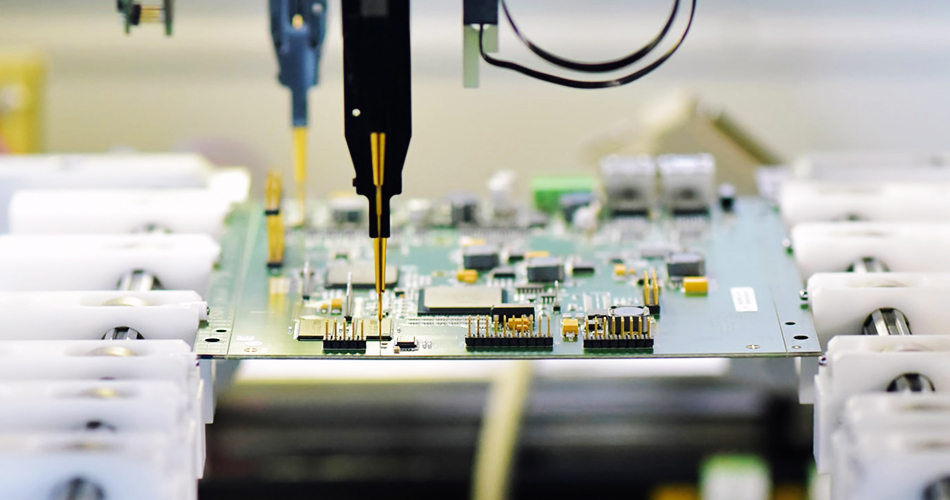

कार्यविधि: आईसीटीले सर्किट बोर्डका परीक्षण अंकमा जडान गर्न परीक्षण प्रोजेक्टहरू प्रयोग गर्दछ, विद्युतीय प्रदर्शन लागू गर्दछ र इलेक्ट्रिकलल प्रदर्शन र सर्किटनको जडान जाँच गर्न।

पत्ता लगाउन सामग्री: छोटो सर्किट, खुला सर्किट, कम्पन्टन्ट मूल्य बेमेल र सर्किट बोर्डको समस्याहरू पत्ता लगाउन सकिन्छ।

2 रिकका फाइदाहरू

ICT प्रविधिले उत्पादन प्रक्रियाको बखत उत्पादन प्रक्रियाको क्रममा बृहत्तर विद्युत् कार्य परीक्षण गर्न सक्दछ क्षेत्रीय बोर्डको कार्यक्षमता र विश्वसनीयता।

व्यापक परिक्षण: व्यापक रूपले उत्पादनको कार्यक्षमता सुनिश्चित गर्न क्षेत्रीय बोर्डका विभिन्न विद्युतीय प्यारामिटरहरू परीक्षण गर्नुहोस्।

उच्च दक्षता: स्वचालित टेस्ट प्रक्रियाले टेस्ट दक्षता सुधार गर्दछ र म्यानुअल हस्तक्षेप कम गर्दछ।

V. कार्यात्मक परीक्षण

1 कार्यात्मक परीक्षणको सिंहावलोकन

कार्यशील परीक्षणवास्तविक कार्य सर्तहरू अन्तर्गत pcba को एक परीक्षण हो कि यसको विभिन्न कार्यहरू डिजाइन आवश्यकताहरू पूरा गर्न।

कार्यविधि कलात्मक: PCB एक नक्कल वातावरणको वातावरणमा राख्नुहोस् र प्रीसेट कार्यकारी परीक्षण कार्यक्रम कार्यान्वयन गरेर यसको कार्यहरू र प्रदर्शन प्रमाणित गर्नुहोस्।

अनुप्रयोगको दायरा: वास्तविक कार्यको स्थिति र PCBA को प्रशस्त स्थिति र व्यावहारिक अनुप्रयोगहरूको प्रदर्शन गर्न लागू हुन्छ।

2 कार्यात्मक परीक्षणको फाइदा

कार्यात्मक परीक्षणले वास्तविक काम गर्ने अवस्था अनुकरण गर्न र वास्तविक प्रयोग वातावरणको नजिक परीक्षण परिणामहरू प्रदान गर्न सक्दछ।

वास्तविक वातावरण परिक्षण: वास्तविक प्रयोगमा पीसीएबीको प्रदर्शन सुनिश्चित गर्न वास्तविक काम गर्ने अवस्था अन्तर्गत परीक्षण

समस्या खोज्नुहोस्: यसले कार्यात्मक समस्याहरू पत्ता लगाउन सक्दछ र उत्पादनको विश्वसनीयता र स्थिरता सुनिश्चित गर्दछ।

निष्कर्ष

भित्रPcaba प्रसंस्करण, उन्नत पत्ता लगाउने टेक्नोलोजीको प्रयोग उत्पादन गुणस्तर र प्रदर्शन सुनिश्चित गर्न महत्त्वपूर्ण साधन हो। टेक्नोलोजीहरू प्रस्तुत गरेर स्वचालित अप्टिकल निरीक्षण (AOI), एक्स-रे निरीक्षण, इंद्रण गरिएको थर्मेल परीक्षण, दक्षता, दक्षता, दक्षता, दक्षता, दक्षता। भविष्यमा, टेक्नोलोजीको निरन्तर प्रगति भएकोले, यी पत्ता लगाउन प्रविधिले pcaba प्रसंस्करणको समग्र गुणवत्ता र उत्पादन दक्षता सुधार गर्न जारी राख्नेछ।
