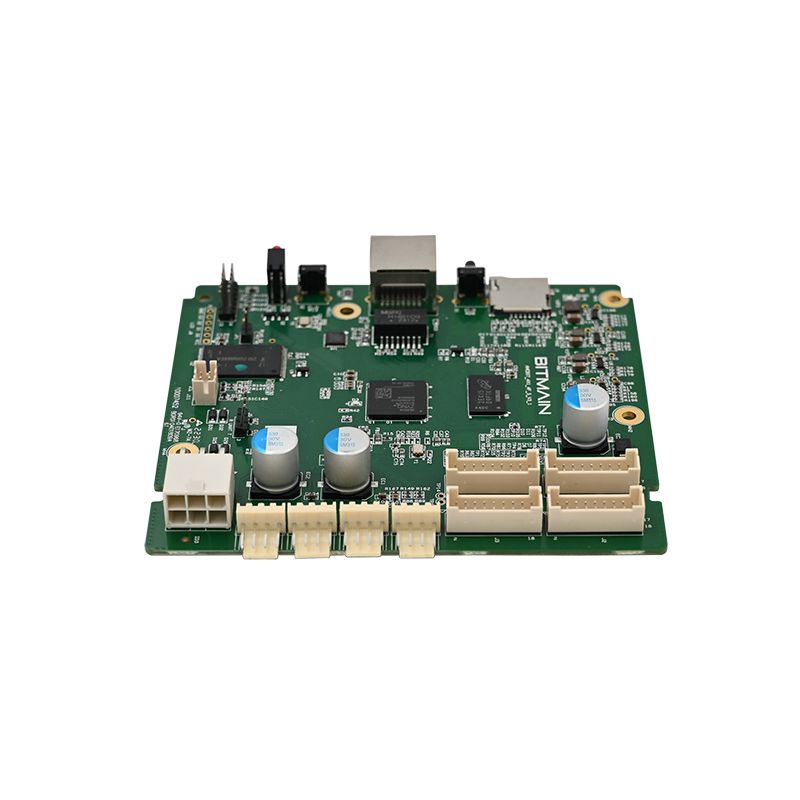

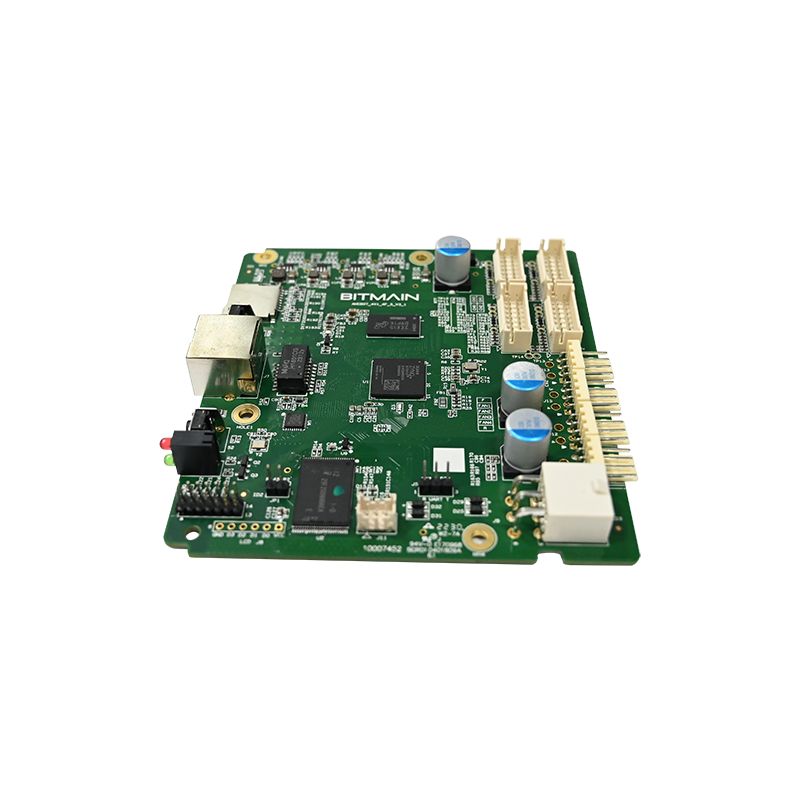

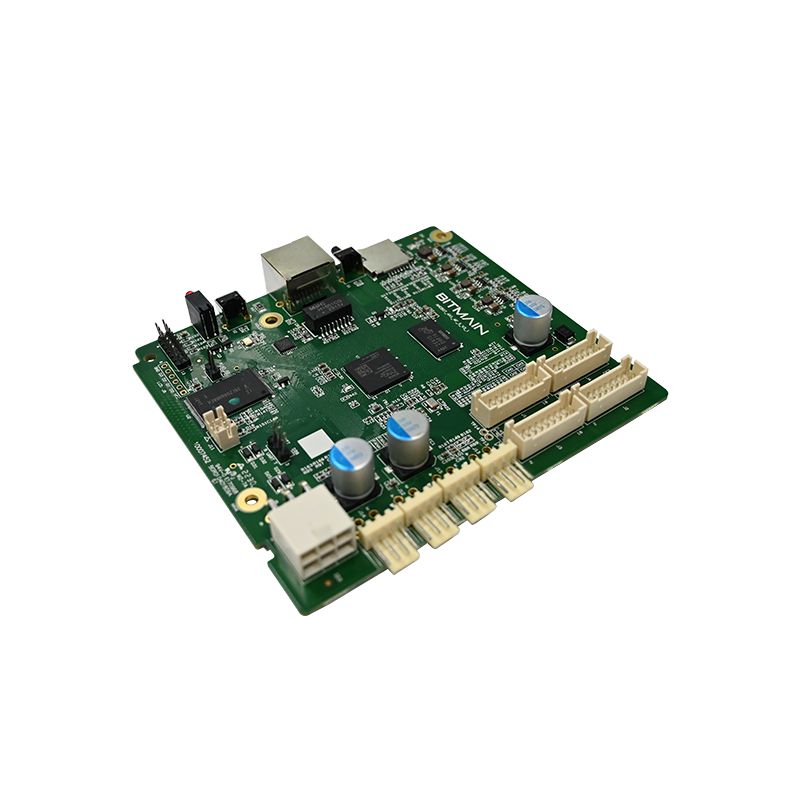

मोशन सेन्सर PCBA

एक मोशन सेन्सर PCBA के हो?

एक गति सेन्सर PCBA एक छापिएको सर्किट बोर्ड विधानसभा विशेष गरी इन्फ्रारेड, माइक्रोवेभ, वा अल्ट्रासोनिक ट्रान्सड्यूसरहरू प्रयोग गरेर आन्दोलन पत्ता लगाउन डिजाइन गरिएको हो। सामान्य-उद्देश्य PCBA को विपरीत, मोशन सेन्सर बोर्डहरूलाई कम पावर खपत, छिटो उठ्ने-बाट-निद्रा प्रतिक्रिया, र गलत ट्रिगरहरूबाट बच्नको लागि आवाज फिल्टरिंग आवश्यक पर्दछ।

इन्जिनियरहरूले तीन प्यारामिटरहरूमा आधारित एक गति सेन्सर PCBA चयन गर्छन्: पत्ता लगाउने दायरा, आउटपुट संकेत प्रकार, र अपरेटिङ वर्तमान। गलत छनोटले बारम्बार झूटा अलार्म वा छुटेको पत्ता लगाउँछ।

एक मोशन सेन्सर PCBA को मुख्य घटक

प्रत्येक गति सेन्सर PCBA ले यी पाँच कार्यात्मक ब्लकहरू समावेश गर्दछ:

· सेन्सर तत्व – PIR (पाइरोइलेक्ट्रिक), माइक्रोवेभ डपलर, वा अल्ट्रासोनिक ट्रान्सड्यूसर

· एनालग फ्रन्ट एन्ड – ब्यान्डपास फिल्टरको साथ परिचालन एम्पलीफायर

· तुलनाकर्ता – हिस्टेरेसिसको साथ थ्रेसहोल्ड डिटेक्टर

· समय तर्क – समायोज्य होल्ड समय र लकआउट अवधि

· आउटपुट चरण – रिले, ट्रान्जिस्टर, वा तर्क-स्तर संकेत

सामान्य अनुप्रयोगहरू

यस मोशन सेन्सर PCBA को विस्तृत प्राविधिक प्यारामिटरहरू

निम्न विनिर्देशहरूले व्यावसायिक र आवासीय सुरक्षा उत्पादनहरूमा प्रयोग हुने विशिष्ट उच्च-प्रदर्शन गति सेन्सर PCBA प्रतिनिधित्व गर्दछ।

विद्युतीय विशेषताहरू

पत्ता लगाउने कार्यसम्पादन

भौतिक र वातावरणीय विशिष्टताहरू

· बोर्ड आयामहरू – ३२ मिमी x २८ मिमी (मानक) वा अनुकूलन

· माउन्टिङ प्वालहरू – दुई 3mm व्यास, 25mm केन्द्र-देखि-केन्द्र

· सञ्चालन तापमान – -20°C देखि +70°C

· भण्डारण तापमान – -40°C देखि +85°C

· आर्द्रता सहिष्णुता – ९५% RH गैर-कन्डेन्सिङ

· कन्फर्मल कोटिंग – ऐच्छिक (बाहिरी वा आर्द्र प्रयोगको लागि)

समायोज्य सेटिङहरू (DIP स्विच वा जम्पर)

धेरै गति सेन्सर PCBA डिजाइनहरूमा प्रयोगकर्ता-कन्फिगर योग्य प्यारामिटरहरू समावेश छन्:

कसरी यो मोशन सेन्सर PCBA प्रतिस्पर्धी डिजाइनहरूसँग तुलना गर्दछ

सबै गति सेन्सर PCBA बोर्डहरूले वास्तविक-विश्व अवस्थाहरूमा समान रूपमा प्रदर्शन गर्दैनन्। तलको तालिकाले महत्वपूर्ण भिन्नताहरू देखाउँछ।

मोशन सेन्सर PCBA FAQ - ईन्जिनियरिङ् उत्तरहरू

यी तीन प्रश्नहरू मोशन सेन्सर PCBA समाधानहरूको मूल्याङ्कन गर्ने हार्डवेयर इन्जिनियरहरू, इन्टिग्रेटरहरू, र खरीद विशेषज्ञहरूद्वारा साप्ताहिक रूपमा सोधिन्छन्।

प्रश्न 1: PIR, माइक्रोवेभ, र डुअल-टेक मोशन सेन्सर PCBA डिजाइनहरू बीच के भिन्नता छ - र मैले कुन छनौट गर्नुपर्छ?

उत्तर: एक PIR (निष्क्रिय इन्फ्रारेड) गति सेन्सर PCBA ले गतिशील शरीरबाट इन्फ्रारेड विकिरणमा परिवर्तनहरू पत्ता लगाउँछ। यसले धेरै कम पावर (15-30µA स्ट्यान्डबाइ) खपत गर्छ तर तापक्रम ढाँचाहरूमा संवेदनशील हुन्छ र HVAC भेन्ट वा सूर्यको प्रकाशबाट गलत ट्रिगर गर्न सक्छ। एक माइक्रोवेभ मोशन सेन्सर PCBA ले कम-शक्ति RF (सामान्यतया 5.8GHz वा 10.525GHz) उत्सर्जन गर्दछ र डप्लर शिफ्ट मापन गर्दछ। यसले प्लास्टिकको घेराबाट पत्ता लगाउँछ र तापक्रमलाई बेवास्ता गर्छ, तर उच्च प्रवाह (15-25mA) खपत गर्छ र भित्ताहरू छिर्न सक्छ, जसले छेउछाउको कोठाबाट गलत पत्ता लगाउन सक्छ। एक दोहोरो-टेक मोशन सेन्सर PCBA मा दुबै PIR र माइक्रोवेभ सेन्सरहरू छन्, र ट्रिगरहरू मात्र जब दुबै गति पत्ता लगाउँछन्। यसले लगभग सबै झूटा अलार्महरू हटाउँछ तर लागत र स्ट्यान्डबाइ वर्तमान (2-5mA) बढाउँछ। चयन गाइड: ब्याट्री-संचालित बाहिरी बत्तीहरूको लागि, PIR-मात्र छनौट गर्नुहोस्। झूटा ट्रिगरहरू अस्वीकार्य भएका ठाउँमा भित्री कब्जा पत्ता लगाउन, डुअल-टेक छनौट गर्नुहोस्। स्वचालित ढोकाहरूका लागि जहाँ गति पावर प्रयोग भन्दा बढी महत्त्वपूर्ण छ, माइक्रोवेभ-मात्र छनौट गर्नुहोस्। अधिकांश व्यावसायिक सुरक्षा गति सेन्सर PCBA डिजाइनहरूले PIR लाई लागत, शक्ति, र विश्वसनीयताको उत्कृष्ट सन्तुलनको रूपमा उन्नत सिग्नल फिल्टरिङको साथ प्रयोग गर्दछ।

प्रश्न २: म कसरी पत्ता लगाउने दायरा समायोजन गर्छु र यो गति सेन्सर PCBA मा समय होल्ड गर्छु, र के यी सेटिङहरूलाई यसको घेराबाट बोर्ड नहटाई परिवर्तन गर्न सकिन्छ?

उत्तर: यो गति सेन्सर PCBA ले समायोजनको तीन तरिकाहरू प्रदान गर्दछ। पहिलो, अनबोर्ड पोटेन्टियोमिटरहरू: एउटा लेबल गरिएको "SENS" (संवेदनशीलता) ले पत्ता लगाउने दायरा 3 मिटर (पूर्ण रूपमा घडीको दिशामा) देखि १२ मिटर (पूर्ण रूपमा घडीको दिशामा) सम्म समायोजन गर्दछ। "TIME" लेबल गरिएको दोस्रोले होल्ड टाइमलाई ५ सेकेन्डबाट १० मिनेटसम्म समायोजन गर्छ। दोस्रो, DIP स्विचहरू: अधिकांश बोर्डहरूमा होल्ड टाइम, लाइट थ्रेसहोल्ड, र आउटपुट ध्रुवताको मोटे सेटिङहरूको लागि 4-स्थिति स्विच समावेश हुन्छ। तेस्रो, रिमोट समायोजनको लागि, केही गति सेन्सर PCBA डिजाइनहरूमा डिजिटल इनपुट समावेश हुन्छ जसले बाह्य पोटेन्टियोमिटरहरू वा 0-10V नियन्त्रण संकेतहरू स्वीकार गर्दछ। एन्क्लोजर नखोलीकन समायोजनका लागि, रिमोट कन्ट्रोल रिसीभर (३८kHz IR वा 433MHz RF) सँग गति सेन्सर PCBA निर्दिष्ट गर्नुहोस् - यसले BOM लागतमा लगभग $1.50 थप्छ। रिमोट समायोजन बिना, तपाईंले एन्क्लोजर खोल्नु पर्छ र पोटेन्टियोमिटरहरू घुमाउन सानो स्क्रू ड्राइभर प्रयोग गर्नुपर्छ। यसको अन्तिम स्थानमा माउन्ट गरेपछि सधैं संवेदनशीलता समायोजन गर्नुहोस्, किनभने वरपरका पर्खालहरू र भुइँको सामग्रीले पत्ता लगाउने दायरालाई असर गर्छ। 50% मा संवेदनशीलताको साथ सुरु गर्नुहोस् र कभरेज अन्तरहरू अवस्थित भए मात्र बढाउनुहोस्।

प्रश्न 3: यो गति सेन्सर PCBA को लागि विशिष्ट गलत ट्रिगर दर के हो, र कसरी तापमान क्षतिपूर्तिले झूटा अलार्म घटाउँछ?

जवाफ: राम्ररी स्थापित अनुप्रयोगमा (लेन्समा प्रत्यक्ष सूर्यको प्रकाश छैन, 2 मिटर भित्र तातो भेन्टहरू छैन, कुनै ठूला काँचका झ्यालहरू चलिरहेको ट्राफिकलाई प्रतिबिम्बित गर्दैन), यो गति सेन्सर PCBA ले प्रति 200 पत्ता लगाउने एक भन्दा कम घटनाको गलत ट्रिगर दर प्राप्त गर्दछ। तापमान क्षतिपूर्ति बिना, परिवेशको तापमान मानव छालाको तापक्रम (लगभग 37°C वा 98°F) मा पुग्दा PIR गति सेन्सर PCBA ले गलत ट्रिगर गर्न सक्छ। 30°C कोठाको तापक्रममा, सिग्नल-टू-आवाज अनुपात 20°C को तुलनामा 60% ले घट्छ। यो गति सेन्सर PCBA ले क्षतिपूर्ति सर्किटमा जडान भएको अनबोर्ड थर्मिस्टर समावेश गर्दछ जसले प्रत्येक 1°C माथि 25°C माथिको वृद्धिको लागि 2.5% ले लाभ बढाउँछ। 35 डिग्री सेल्सियसमा, लाभ 25 डिग्री सेल्सियस भन्दा 25% बढी हुन्छ, पत्ता लगाउने संवेदनशीलता पुनर्स्थापित गर्दै। क्षतिपूर्तिले चिसो ड्राफ्टबाट झूटा ट्रिगरहरू रोक्नको लागि कम तापक्रम (१० डिग्री सेल्सियस भन्दा कम) मा लाभ कम गर्दछ। मध्य पूर्वी मौसममा गति सेन्सर PCBA स्थापनाहरूबाट फिल्ड डेटा (बाहिरी तापमान 45 डिग्री सेल्सियस सम्म पुग्छ) तापमान क्षतिपूर्ति सक्षम बनाम असक्षम हुँदा उपद्रव अलार्म मा 78% कमी देखाउँछ। सधैं बाहिरी वा बिना शर्त भित्री ठाउँहरूको लागि क्षतिपूर्ति सक्षम गर्नुहोस्।

मोशन सेन्सर PCBA को लागि स्थापना उत्तम अभ्यासहरू

राम्रो गति सेन्सर PCBA ले पनि खराब प्रदर्शन गर्छ यदि गलत रूपमा स्थापना भयो। यी दिशानिर्देशहरू पालना गर्नुहोस्।

माउन्टिङ उचाइ र स्थिति

· सिफारिस गरिएको उचाइ – १.८ देखि २.२ मिटर (काँधदेखि टाउको स्तर)

· १.५ मिटर मुनि – धड़को गति छुटेको, घरपालुवा जनावर मात्र पत्ता लगाउँछ

· २.५ मिटरभन्दा माथि – जमिनको कभरेज घट्यो, सिधै तल मृत क्षेत्रहरू बनाउँछ

यी गलत ट्रिगर स्रोतहरूबाट बच्नुहोस्

तारिङ दिशानिर्देशहरू

१० मिटरभन्दा लामो आउटपुट सिग्नल चलाउनको लागि ट्विस्टेड जोडी प्रयोग गर्नुहोस्

· एसी पावरका तारहरूलाई गति सेन्सर PCBA बाट कम्तिमा ३० सेन्टीमिटर टाढा राख्नुहोस्

· शून्य लोडहरू (रिले, कन्ट्याक्टरहरू) स्विच गर्दा पावर इनपुटमा 100nF क्यापेसिटर थप्नुहोस्

स्थापना गर्नु अघि तपाइँको मोशन सेन्सर PCBA परीक्षण गर्दै

एक बेन्च परीक्षणले सेटअप त्रुटिहरूको 90% समात्छ। यो क्रम पालना गर्नुहोस्।

बेन्च परीक्षण प्रक्रिया

1. पावर लागू गर्नुहोस् र वार्म-अपको लागि 60 सेकेन्ड पर्खनुहोस्

2. प्रत्येक 10 सेकेन्डमा लगभग एक पटक LED ब्लिङ्कहरू पुष्टि गर्नुहोस् (स्ट्यान्डबाइ संकेत गर्दछ)

३. ३ मिटरको दूरीमा दृश्य क्षेत्र पार गर्नुहोस्

4. LED सक्रिय र आउटपुट स्थिति परिवर्तन प्रमाणित गर्नुहोस्

५. LED बन्द नभएसम्म समय चिन्ह लगाउनुहोस् (होल्ड टाइम सेटिङसँग मिल्नुपर्छ)

६. ढिलो क्रिप (०.२ मि./सेकेन्ड) र छिटो दौड (२ मि/सेकेन्ड) सँग दोहोर्याउनुहोस्

असफलता र कारणहरू

सारांश - प्रमुख निर्दिष्टीकरण सन्दर्भ

द्रुत सन्दर्भको लागि, यो स्पेसिफिकेशन ब्लक डिजाइन र खरीदको समयमा उपलब्ध राख्नुहोस्।

मोशन सेन्सर PCBA - पूर्वनिर्धारित कन्फिगरेसन

· भोल्टेज: 5-24V DC

· स्ट्यान्डबाइ वर्तमान: 20µA सामान्य

· पत्ता लगाउने दायरा: 8-12 मिटर

· पत्ता लगाउने कोण: 120 डिग्री

· होल्ड समय: समायोजन योग्य ५ सेकेन्ड देखि १० मिनेट सम्म

· आउटपुट: रिले (10A) वा ट्रान्जिस्टर (100mA)

· सञ्चालन तापमान: -20°C देखि +70°C

· प्रमाणीकरणहरू: ISO9001 र RoHS मापदण्डहरू अनुरूप
