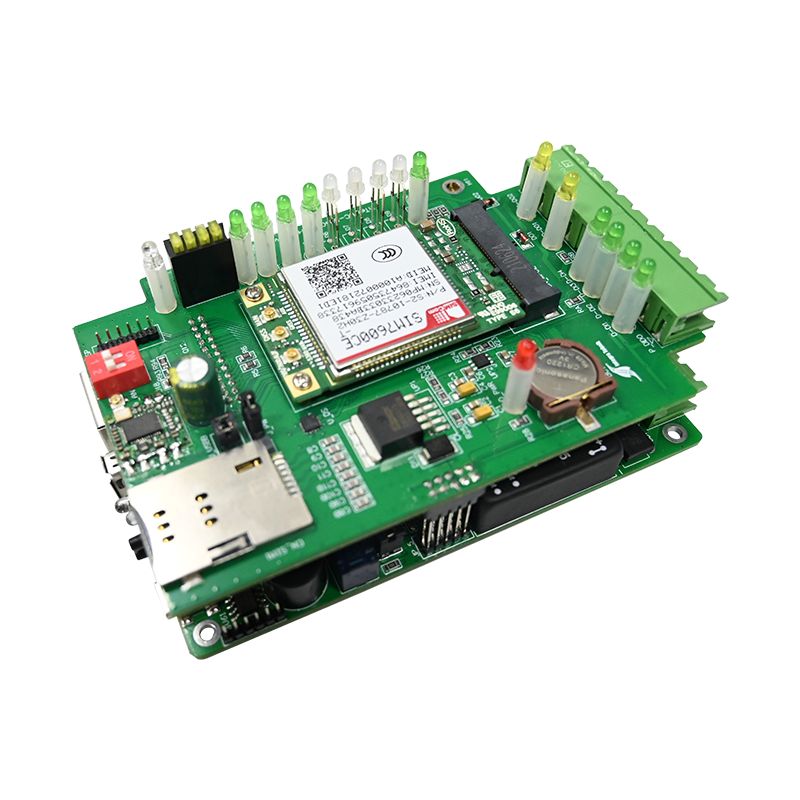

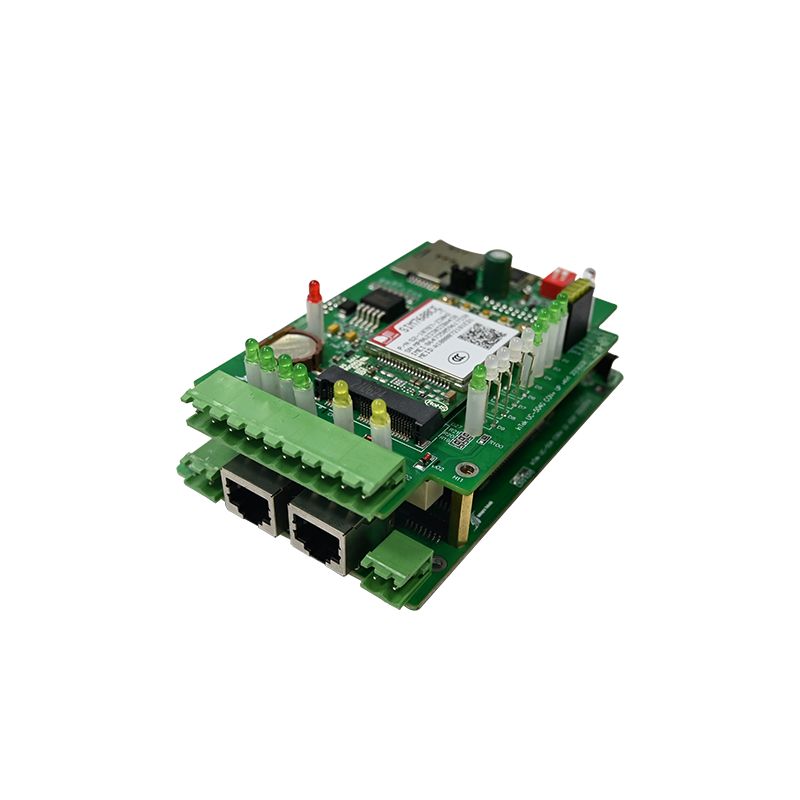

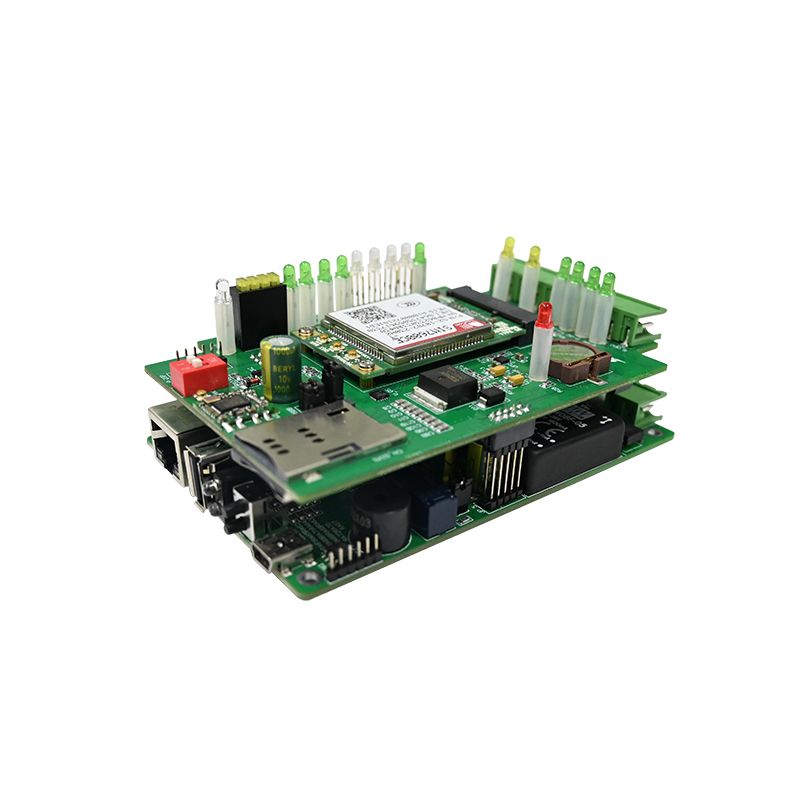

पहुँच नियन्त्रण PCBA

UNIXPLORE पहुँचPCBA नियन्त्रण गर्नुहोस्सुरक्षा उपकरण ब्रान्डहरू, पहुँच नियन्त्रण प्रणाली इन्टिग्रेटरहरू, र विश्वसनीय र स्केलेबल इलेक्ट्रोनिक पहुँच नियन्त्रण समाधानहरू खोज्ने बुद्धिमान भवन समाधान प्रदायकहरूको लागि विकसित गरिएको छ। यो व्यावसायिक-ग्रेड पहुँच नियन्त्रण PCBA ले द्रुत प्रमाणीकरण प्रक्रिया, स्थिर रिले नियन्त्रण, इन्क्रिप्टेड सञ्चार, र लचिलो अफलाइन व्यवस्थापनलाई कम्प्याक्ट र टिकाऊ PCB प्लेटफर्ममा संयोजन गर्दछ।

एक पहुँच नियन्त्रण PCBA के हो?

पहुँच नियन्त्रण PCBA कार्ड रिडरहरू, किप्याडहरू, बायोमेट्रिक स्क्यानरहरू, र ढोका नियन्त्रकहरू भित्रको इलेक्ट्रोनिक मस्तिष्क हो। यसले प्रमाणिकरण डेटा प्रशोधन गर्दछ, प्रमाणीकरण निर्णयहरू बनाउँछ, र लक actuators ट्रिगर गर्दछ। सामान्य-उद्देश्य बोर्डहरूको विपरीत, एक PCBA ले सुरक्षा-ग्रेड इन्क्रिप्शन, असफल-सुरक्षित रिले तर्क, र छोटो आउटेजको समयमा निर्बाध शक्ति ह्यान्डल गर्नुपर्छ।

गलत पहुँच नियन्त्रण PCBA चयन गर्दा ढोका स्ट्राइकहरू निम्त्याउँछ जुन लच गर्न असफल हुन्छ, प्रमाणहरू जसले प्रमाणीकरण गर्न सेकेन्ड लिन्छ, वा उच्च ट्राफिक अवधिहरूमा प्रणाली लकअपहरू पूरा गर्दछ।

पहुँच नियन्त्रण PCBA को मुख्य कार्यहरू

• प्रमाणपत्र पढाइ - Wiegand, OSDP, वा RFID/हाइड कार्ड रिडरहरूबाट सिरियल इनपुट
• प्रमाणीकरण तर्क - अनबोर्ड डाटाबेस (अफलाइन) वा होस्ट कन्ट्रोलरमा रिले
• रिले नियन्त्रण - चुम्बकीय लक वा बिजुली स्ट्राइकहरूको लागि सुख्खा सम्पर्क आउटपुटहरू
• इनपुट निगरानी - ढोका स्थिति सेन्सर (रिड स्विच) र अनुरोध-टु-निकास (REX) बटन
• एन्टी-टेम्पर पत्ता लगाउने - एन्क्लोजर खुला सेन्सर र मेमोरी छेडछाड सुरक्षा

सामान्य एपीअनुप्रयोगहरू

विस्तृत प्राविधिक प्यारामिटरहरू

निम्न विनिर्देशहरूले कार्यालयहरू, अपार्टमेन्टहरू, र औद्योगिक सुविधाहरूको लागि उपयुक्त व्यावसायिक-ग्रेड पहुँच नियन्त्रण PCBA प्रतिनिधित्व गर्दछ।

विद्युतीय विशेषताहरू

इनपुट र आउटपुट इन्टरफेसहरू

मेमोरी र प्रयोगकर्ता क्षमता

भौतिक र वातावरणीय

• बोर्ड आयाम - 85mm x 55mm (मानक) वा 100mm x 70mm (संलग्नता सहित)
• माउन्टिङ - स्ट्यान्डअफका लागि चार 3.5mm प्वालहरू
• सञ्चालन तापमान - -20 डिग्री सेल्सियस देखि +65 डिग्री सेल्सियस
• भण्डारण तापमान - -40 डिग्री सेल्सियस देखि +85 डिग्री सेल्सियस
• आर्द्रता सहिष्णुता - 10% देखि 90% RH (गैर-घन)
• ब्याट्री ब्याकअप - वैकल्पिक 3.7V Li-ion वा 12V लीड-एसिड चार्जिङ सर्किट

सुरक्षा सुविधाहरू

• एन्क्रिप्शन - OSDP संचारको लागि AES-128
• छेडछाड पत्ता लगाउने - संलग्न खुला ट्रिगर रिले लकआउट र अलार्म आउटपुट
• वाचडग टाइमर - प्रोसेसर लकअपको 5 सेकेन्ड पछि स्वचालित रिसेट
• फ्ल्यास मेमोरी सुरक्षा - बुटमा चेकसम प्रमाणिकरण

कसरी यो पहुँच नियन्त्रण PCBA तुलना गर्दछ

पहुँच नियन्त्रण PCBA FAQ

यी तीन प्रश्नहरू सुरक्षा प्रणाली एकीकरणकर्ताहरू, सुविधा प्रबन्धकहरू, र पहुँच नियन्त्रण PCBA समाधानहरूको मूल्याङ्कन गर्ने हार्डवेयर इन्जिनियरहरूद्वारा सोधिएका छन्।

प्रश्न 1: पहुँच नियन्त्रण PCBA मा असफल-सुरक्षित र असफल-सुरक्षित रिले कन्फिगरेसनहरू बीच के भिन्नता छ, र मैले कुन प्रयोग गर्नुपर्छ?

उत्तर:भिन्नताले पावर आउटेजको समयमा ढोका लक गर्ने वा अनलक गर्ने भनेर निर्धारण गर्दछ। फेल-सेक्योर (पावर-टू-ओपन पनि भनिन्छ) को मतलब रिले ढोका अनलक गर्न ऊर्जावान हुनुपर्छ। जब शक्ति हरायो, रिले आफ्नो विश्राम स्थितिमा फर्कन्छ, जसले ढोका बन्द राख्छ। यो सुरक्षा ढोका, सर्भर कोठा, र नगद ह्यान्डलिंग क्षेत्रहरूको लागि प्रयोग गरिन्छ जहाँ घुसपैठहरूलाई बाहिर राख्नु सजिलो बाहिर निस्कनु भन्दा बढी महत्त्वपूर्ण छ। फेल-सेफ (पावर-टु-लक) को मतलब रिले ढोका लक गर्न ऊर्जावान हुनुपर्छ। जब शक्ति हराउँछ, ढोका स्वचालित रूपमा अनलक हुन्छ। यो आकस्मिक निकास, सिढीको ढोका, र कुनै पनि बाहिर निस्कने बाटोको लागि फायर कोडहरू द्वारा आवश्यक छ जहाँ मानिसहरू पावर विफलताको बेला भाग्नुपर्दछ। धेरै जसो पहुँच नियन्त्रण PCBA बोर्डहरूले फारम C (COM, N/O, N/C) को रूपमा कन्फिगर गरिएको सुख्खा सम्पर्क रिले प्रदान गर्दछ। असफल-सुरक्षितको लागि, N/O टर्मिनलमा लक जडान गर्नुहोस्। असफल-सुरक्षितको लागि, N/C टर्मिनलमा लक जडान गर्नुहोस्। चयन गर्नु अघि सधैं स्थानीय फायर कोडहरू प्रमाणित गर्नुहोस् - NFPA 101 लाई व्यावसायिक भवनहरूमा सबै बाहिरी ढोकाहरूमा असफल-सुरक्षित चाहिन्छ। सुरक्षा र आगो अनुपालन दुवै आवश्यक पर्ने ढोकाहरूका लागि, फेल-सेफ लक र ब्याट्री ब्याकअप प्यानल प्रयोग गर्नुहोस् जसले पहुँच नियन्त्रण PCBA लाई मेन विफलता पछि 4-8 घण्टाको लागि संचालित राख्छ।

प्रश्न 2: के यो पहुँच नियन्त्रण PCBA नेटवर्क जडान बिना अफलाइन काम गर्दछ, र कति प्रयोगकर्ताहरूले यसलाई स्थानीय रूपमा भण्डारण गर्न सक्छन्?

उत्तर:हो। यो PCBA स्ट्यान्डअलोन मोडमा पूर्ण रूपमा अफलाइन सञ्चालन गर्दछ। सबै प्रयोगकर्ता प्रमाणहरू, पहुँच तालिकाहरू, र घटना लगहरू अनबोर्ड फ्ल्यास मेमोरीमा भण्डारण गरिएका छन्। मानक कन्फिगरेसनले 1,000 प्रयोगकर्ताहरूलाई 10,000 घटना लगहरू बिना कुनै अतिरिक्त लागतमा राख्छ। विस्तारित संस्करण (फर्मवेयर मार्फत फिल्ड-अपग्रेडेबल) 10,000 प्रयोगकर्ताहरू र 50,000 घटनाहरू राख्छ। अफलाइन सञ्चालनका लागि प्रयोगकर्ताहरूलाई सुरुमा लोड गर्न प्रोग्रामिङ उपकरण चाहिन्छ - या त एक समर्पित मास्टर कार्ड (प्रोग्राम गरिएको पहिलो कार्डले प्रशासक विशेषाधिकारहरू परिभाषित गर्दछ), सहायक इनपुटमा जडान भएको तारयुक्त कीप्याड, वा कन्फिगरेसन पोर्ट (TTL वा RS-232) मार्फत अस्थायी ल्यापटप जडान। एक पटक प्रोग्राम गरेपछि, पहुँच नियन्त्रण PCBA ले स्थानीय रूपमा 50 मिलिसेकेन्डमा प्रमाणीकरण निर्णयहरू गर्दछ। कुनै क्लाउड, कुनै होस्ट पीसी, कुनै इथरनेट केबल आवश्यक छैन। यसले अफलाइन PCBA डिजाइनहरूलाई रिमोट गेटहरू, निर्माण ट्रेलरहरू, र साना कार्यालयहरूका लागि आदर्श बनाउँछ जहाँ नेटवर्क केबलिङ चलाउन अव्यावहारिक छ। अफलाइन बोर्डबाट घटना लगहरू पुन: प्राप्त गर्न, तपाईंले ल्यापटप जडान गर्नुपर्छ वा पोर्टेबल डेटा स्थानान्तरण उपकरण प्रयोग गर्नुपर्छ। वास्तविक-समय निगरानीको लागि इथरनेट वा Wi-Fi संग नेटवर्क पहुँच नियन्त्रण PCBA आवश्यक छ।

प्रश्न 3: म कसरी यो पहुँच नियन्त्रण PCBA मा Wiegand रिडर तार गर्छु, र अधिकतम केबल दूरी के हो?

उत्तर:Wiegand इन्टरफेसले तीन सक्रिय संकेतहरू प्रयोग गर्दछ: डाटा 0 (D0), डाटा 1 (D1), र ग्राउन्ड (GND)। केही पाठकहरूलाई पनि +12V पावर चाहिन्छ। यो तार तालिका पालना गर्नुहोस्:

12V मा Wiegand को लागि अधिकतम केबल दूरी तार गेज र केबल क्षमता मा निर्भर गर्दछ:

ड्रेन तारको साथ स्ट्रेन्डेड, शिल्डेड, ट्विस्टेड-जोडा केबल प्रयोग गर्नुहोस्। ग्राउन्ड लूपहरूबाट बच्नको लागि पहुँच नियन्त्रण PCBA अन्त्यमा मात्र (रिडरमा कहिल्यै नहोस्) शिल्डलाई पृथ्वीको जमीनमा जडान गर्नुहोस्। यी सीमाहरू भन्दा बढी दूरीहरूको लागि, Wiegand रिपीटर स्थापना गर्नुहोस् वा OSDP (RS-485) मा स्विच गर्नुहोस्, जुन विश्वसनीय रूपमा 1,200 मिटर (4,000 फिट) सम्म पुग्छ। अन्तिम स्थापना गर्नु अघि सधैं बेन्चमा लामो केबलको साथ परीक्षण गर्नुहोस् - सिग्नल डिग्रेडेसनले साइटमा डिबग गर्न गाह्रो हुने बीचमा कार्ड रिडहरू निम्त्याउन सक्छ।

पहुँच नियन्त्रण PCBA को लागि स्थापना उत्तम अभ्यासहरू

गलत तरिकाले स्थापना भएमा उच्च गुणस्तरको पहुँच नियन्त्रण PCBA असफल हुन्छ। यी दिशानिर्देशहरू पालना गर्नुहोस्।

माउन्ट गर्ने स्थान

• सुरक्षित क्षेत्र भित्र - नियन्त्रकलाई सुरक्षित क्षेत्र भित्र राख्नुहोस् (बाहिरको ढोका माथि होइन)
• उचाइ - प्रोग्रामिङको समयमा कीप्याड पहुँचको लागि 1.5 देखि 1.8 मिटर
• संलग्नक - व्यापारिक स्थापनाहरूको लागि धातु लक गर्न मिल्ने बक्स प्रयोग गर्नुहोस्
• पृथक्करण - कम भोल्टेज तारहरूबाट कम्तिमा 30 सेन्टीमिटर टाढा AC पावर लाइनहरू (120/240V) राख्नुहोस्।

रिलेका लागि तारिङ दिशानिर्देशहरू

सामान्य तारिङ त्रुटिहरू

परिनियोजन अघि परीक्षण चेकलिस्ट

बेन्च छोड्नु अघि प्रत्येक पहुँच नियन्त्रण PCBA मा यो क्रम चलाउनुहोस्।

बेन्च परीक्षण प्रक्रिया

1. 12V DC लागू गर्नुहोस् र वर्तमान मापन गर्नुहोस् (निष्क्रियमा 40-60mA सामान्य)
2. एक मान्य कार्ड प्रस्तुत गर्नुहोस् - रिले क्लिक गर्नुपर्छ र एलईडी परिवर्तन स्थिति
3. N/O रिले टर्मिनलहरूमा निरन्तरता मापन गर्नुहोस् (कार्यक्रमित होल्ड समयको लागि बन्द हुनुपर्छ)
4. अवैध कार्ड प्रस्तुत गर्नुहोस् - रिले सक्रिय हुनु हुँदैन
5. REX इनपुट सक्रिय गर्नुहोस् - प्रमाणपत्र बिना ढोका अनलक हुनुपर्छ
6. घेरा खोल्नुहोस् - छेडछाड आउटपुट स्थिति परिवर्तन गर्नुपर्छ
7. फायर अलार्म इनपुट सिमुलेट गर्नुहोस् - सबै असफल-सुरक्षित रिलेहरू डी-एनर्जाइज हुनुपर्छ

पास/फेल मापदण्ड

कुञ्जी निर्दिष्टीकरण सन्दर्भ

खरिद र इन्जिनियरिङ सन्दर्भको लागि यो ब्लक राख्नुहोस्।

पहुँच नियन्त्रण PCBA - कमर्शियल ग्रेड

• इनपुट: 9-24V DC, 60mA स्ट्यान्डबाइ
• रिडर इन्टरफेस: Wiegand 26/34-bit वा OSDP (RS-485)
• प्रयोगकर्ता क्षमता: 1,000 (मानक) / 10,000 (विस्तारित)
• घटना लग: १०,००० घटनाहरू
• रिले: लक (5A) + Aux (2A)
• इनपुटहरू: ढोका सेन्सर, REX, फायर इन्टरलक
• सञ्चालन तापमान: -20°C देखि +65°C

• सुरक्षा: AES-128, वाचडग, छेडछाड पत्ता लगाउने
